Ausleger

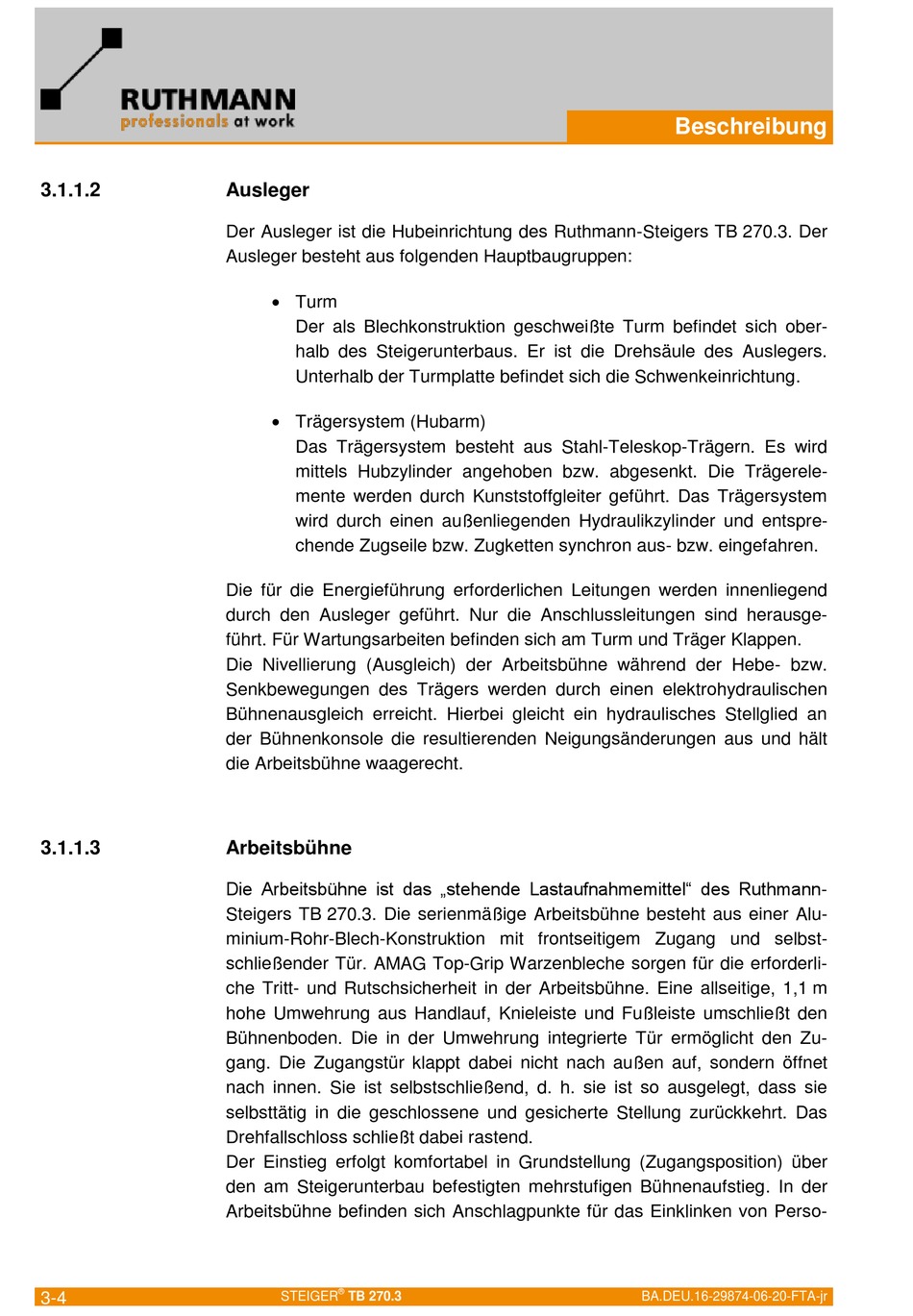

Der Ausleger ist die Hubeinrichtung des Ruthmann-Steigers TB 270.3. Der
Ausleger besteht aus folgenden Hauptbaugruppen:
Turm
Der als Blechkonstruktion geschweißte Turm befindet sich ober-
halb des Steigerunterbaus. Er ist die Drehsäule des Auslegers.
Unterhalb der Turmplatte befindet sich die Schwenkeinrichtung.
Trägersystem (Hubarm)
Das Trägersystem besteht aus Stahl-Teleskop-Trägern. Es wird
mittels Hubzylinder angehoben bzw. abgesenkt. Die Trägerele-
mente werden durch Kunststoffgleiter geführt. Das Trägersystem
wird durch einen außenliegenden Hydraulikzylinder und entspre-
chende Zugseile bzw. Zugketten synchron aus- bzw. eingefahren.
Die für die Energieführung erforderlichen Leitungen werden innenliegend
durch den Ausleger geführt. Nur die Anschlussleitungen sind herausge-
führt. Für Wartungsarbeiten befinden sich am Turm und Träger Klappen.
Die Nivellierung (Ausgleich) der Arbeitsbühne während der Hebe- bzw.
Senkbewegungen des Trägers werden durch einen elektrohydraulischen
Bühnenausgleich erreicht. Hierbei gleicht ein hydraulisches Stellglied an
der Bühnenkonsole die resultierenden Neigungsänderungen aus und hält
die Arbeitsbühne waagerecht.
Arbeitsbühne
Die Arbeitsbühne ist das „stehende Lastaufnahmemittel" des Ruthmann-
Steigers TB 270.3. Die serienmäßige Arbeitsbühne besteht aus einer Alu-
minium-Rohr-Blech-Konstruktion mit frontseitigem Zugang und selbst-
schließender Tür. AMAG Top-Grip Warzenbleche sorgen für die erforderli-
che Tritt- und Rutschsicherheit in der Arbeitsbühne. Eine allseitige, 1,1 m
hohe Umwehrung aus Handlauf, Knieleiste und Fußleiste umschließt den
Bühnenboden. Die in der Umwehrung integrierte Tür ermöglicht den Zu-
gang. Die Zugangstür klappt dabei nicht nach außen auf, sondern öffnet
nach innen. Sie ist selbstschließend, d. h. sie ist so ausgelegt, dass sie
selbsttätig in die geschlossene und gesicherte Stellung zurückkehrt. Das
Drehfallschloss schließt dabei rastend.
Der Einstieg erfolgt komfortabel in Grundstellung (Zugangsposition) über
den am Steigerunterbau befestigten mehrstufigen Bühnenaufstieg. In der
Arbeitsbühne befinden sich Anschlagpunkte für das Einklinken von Perso-
®
