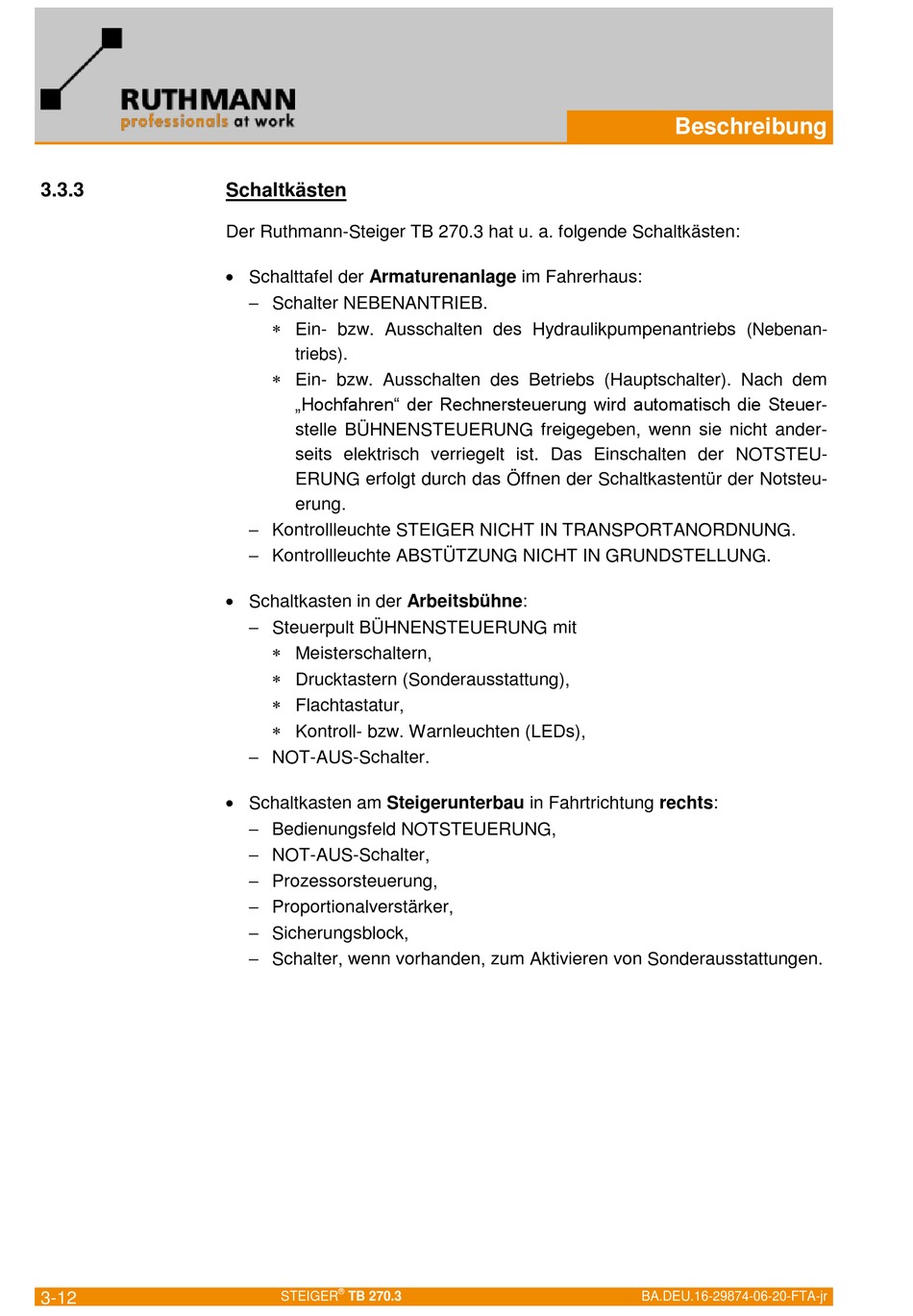

3.3.3
3-12
Schaltkästen
Der Ruthmann-Steiger TB 270.3 hat u. a. folgende Schaltkästen:
Schalttafel der Armaturenanlage im Fahrerhaus:
Schalter NEBENANTRIEB.
Ein- bzw. Ausschalten des Hydraulikpumpenantriebs (Nebenan-
triebs) .
Ein- bzw. Ausschalten des Betriebs (Hauptschalter). Nach dem
„Hochfahren" der Rechnersteuerung wird automatisch die Steuer-
stelle BÜHNENSTEUERUNG freigegeben, wenn sie nicht ander-
seits elektrisch verriegelt ist. Das Einschalten der NOTSTEU-
ERUNG erfolgt durch das Öffnen der Schaltkastentür der Notsteu-
erung.
Kontrollleuchte STEIGER NICHT IN TRANSPORTANORDNUNG.
Kontrollleuchte ABSTÜTZUNG NICHT IN GRUNDSTELLUNG.
Schaltkasten in der Arbeitsbühne:
Steuerpult BÜHNENSTEUERUNG mit
Meisterschaltern,
Drucktastern (Sonderausstattung),
Flachtastatur,
Kontroll- bzw. Warnleuchten (LEDs),
NOT-AUS-Schalter.
Schaltkasten am Steigerunterbau in Fahrtrichtung rechts:
Bedienungsfeld NOTSTEUERUNG,
NOT-AUS-Schalter,
Prozessorsteuerung,
Proportionalverstärker,
Sicherungsblock,
Schalter, wenn vorhanden, zum Aktivieren von Sonderausstattungen.
®
STEIGER
TB 270.3
Beschreibung
BA.DEU.16-29874-06-20-FTA-jr
