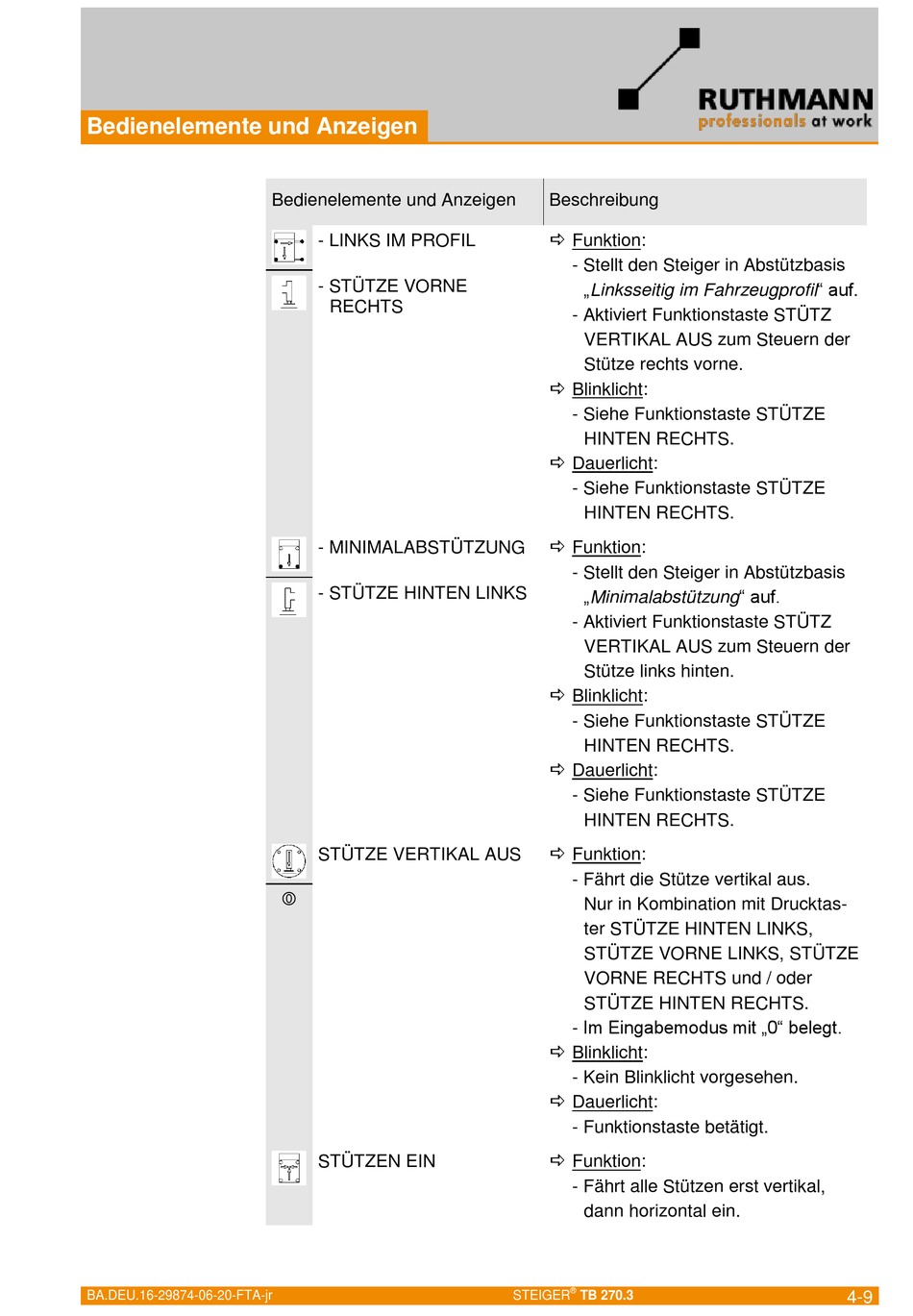

Ruthmann RUTHMANNSTEIGER TB 270.3 Originalbetriebsanleitung Seite 129

Bedienelemente und Anzeigen
BA.DEU.16-29874-06-20-FTA-jr
Bedienelemente und Anzeigen
- LINKS IM PROFIL
- STÜTZE VORNE
RECHTS
- MINIMALABSTÜTZUNG
- STÜTZE HINTEN LINKS
STÜTZE VERTIKAL AUS

STÜTZEN EIN
Beschreibung
 Funktion:
- Stellt den Steiger in Abstützbasis
„Linksseitig im Fahrzeugprofil" auf.
- Aktiviert Funktionstaste STÜTZ
VERTIKAL AUS zum Steuern der
Stütze rechts vorne.
 Blinklicht:
- Siehe Funktionstaste STÜTZE
HINTEN RECHTS.
 Dauerlicht:
- Siehe Funktionstaste STÜTZE
HINTEN RECHTS.
 Funktion:
- Stellt den Steiger in Abstützbasis
„Minimalabstützung" auf.
- Aktiviert Funktionstaste STÜTZ
VERTIKAL AUS zum Steuern der
Stütze links hinten.
 Blinklicht:
- Siehe Funktionstaste STÜTZE
HINTEN RECHTS.
 Dauerlicht:
- Siehe Funktionstaste STÜTZE
HINTEN RECHTS.
 Funktion:
- Fährt die Stütze vertikal aus.
Nur in Kombination mit Drucktas-
ter STÜTZE HINTEN LINKS,
STÜTZE VORNE LINKS, STÜTZE
VORNE RECHTS und / oder
STÜTZE HINTEN RECHTS.
- Im Eingabemodus mit „0" belegt.
 Blinklicht:
- Kein Blinklicht vorgesehen.
 Dauerlicht:
- Funktionstaste betätigt.
 Funktion:
- Fährt alle Stützen erst vertikal,
dann horizontal ein.
®
STEIGER TB 270.3 4-9
