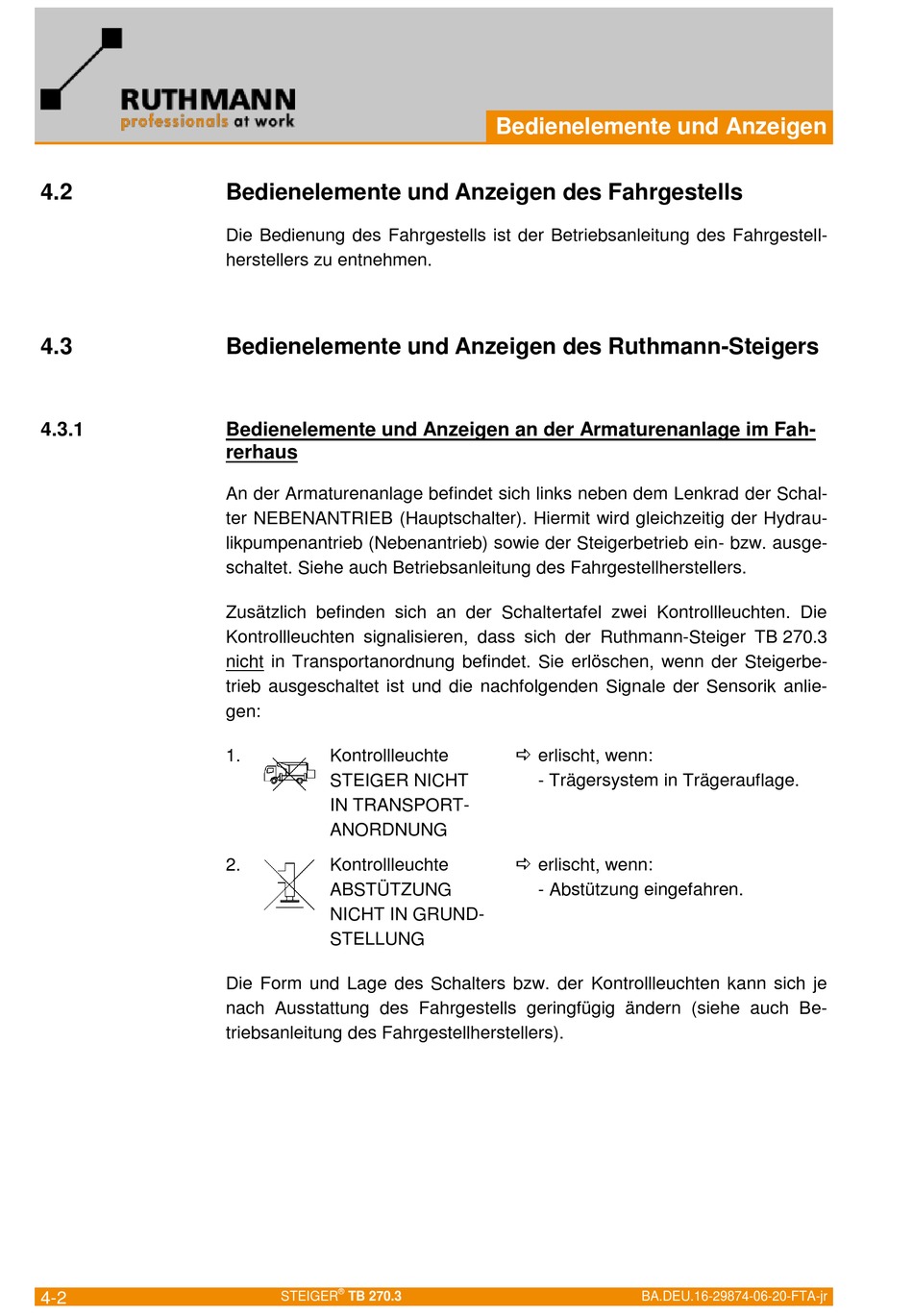

Bedienelemente und Anzeigen des Fahrgestells
Die Bedienung des Fahrgestells ist der Betriebsanleitung des Fahrgestell-
herstellers zu entnehmen.
Bedienelemente und Anzeigen des Ruthmann-Steigers
Bedienelemente und Anzeigen an der Armaturenanlage im Fah-
rerhaus
An der Armaturenanlage befindet sich links neben dem Lenkrad der Schal-
ter NEBENANTRIEB (Hauptschalter). Hiermit wird gleichzeitig der Hydrau-
likpumpenantrieb (Nebenantrieb) sowie der Steigerbetrieb ein- bzw. ausge-
schaltet. Siehe auch Betriebsanleitung des Fahrgestellherstellers.
Zusätzlich befinden sich an der Schaltertafel zwei Kontrollleuchten. Die
Kontrollleuchten signalisieren, dass sich der Ruthmann-Steiger TB 270.3
nicht in Transportanordnung befindet. Sie erlöschen, wenn der Steigerbe-
trieb ausgeschaltet ist und die nachfolgenden Signale der Sensorik anlie-
gen:
1.
Kontrollleuchte
STEIGER NICHT
IN TRANSPORT-
ANORDNUNG
2.
Kontrollleuchte
ABSTÜTZUNG
NICHT IN GRUND-
STELLUNG
Die Form und Lage des Schalters bzw. der Kontrollleuchten kann sich je
nach Ausstattung des Fahrgestells geringfügig ändern (siehe auch Be-
triebsanleitung des Fahrgestellherstellers).
®
STEIGER
TB 270.3
Bedienelemente und Anzeigen
erlischt, wenn:
- Trägersystem in Trägerauflage.
erlischt, wenn:
- Abstützung eingefahren.
