Beschreibung
3.4.2.2
BA.DEU.16-29874-06-20-FTA-jr

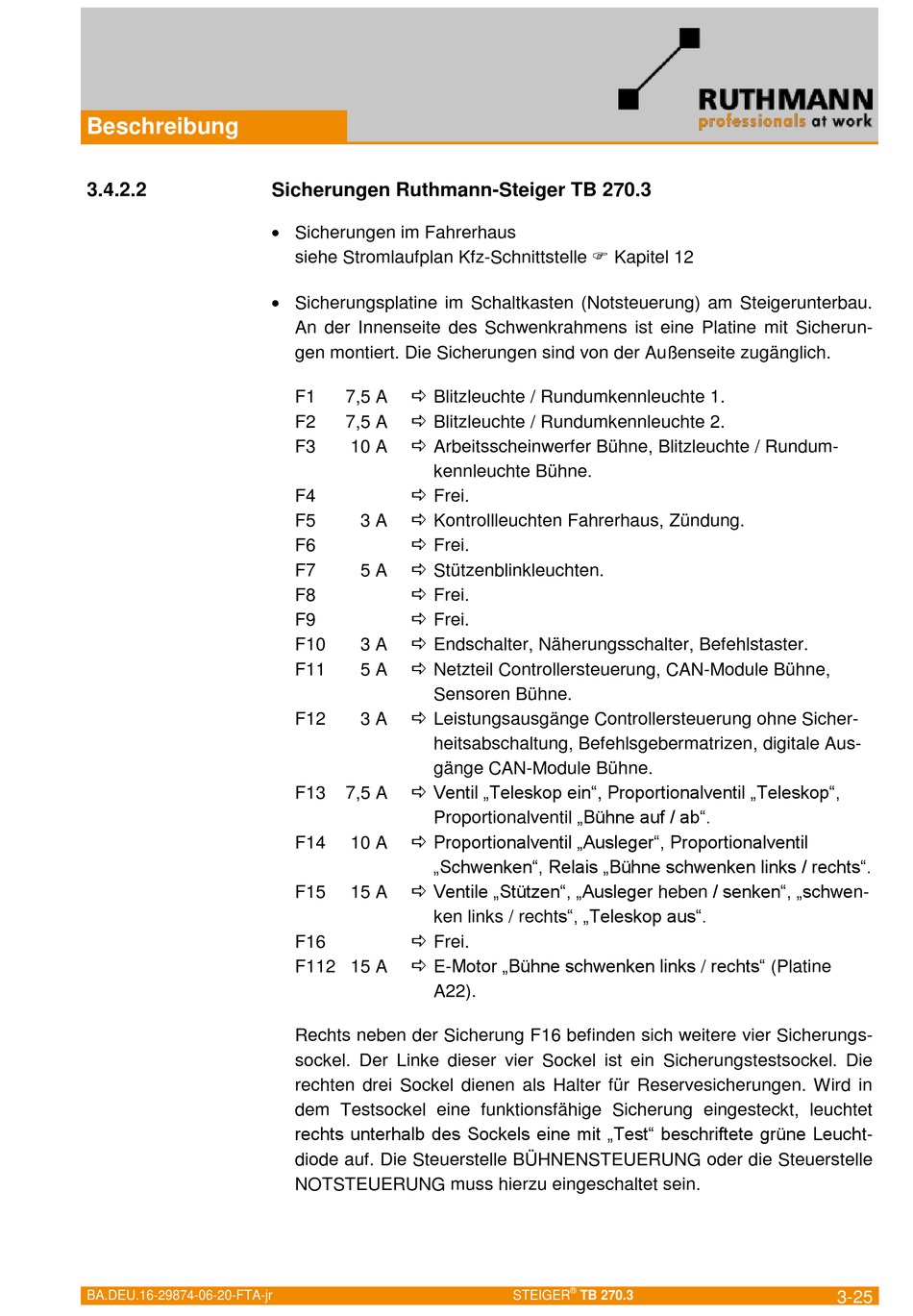

Sicherungen Ruthmann-Steiger TB 270.3
Sicherungen im Fahrerhaus
siehe Stromlaufplan Kfz-Schnittstelle Kapitel 12
Sicherungsplatine im Schaltkasten (Notsteuerung) am Steigerunterbau.
An der Innenseite des Schwenkrahmens ist eine Platine mit Sicherun-
gen montiert. Die Sicherungen sind von der Außenseite zugänglich.
Blitzleuchte / Rundumkennleuchte 1.
F1
7,5 A
Blitzleuchte / Rundumkennleuchte 2.
F2
7,5 A
Arbeitsscheinwerfer Bühne, Blitzleuchte / Rundum-
F3
10 A
kennleuchte Bühne.
Frei.
F4
Kontrollleuchten Fahrerhaus, Zündung.
F5
3 A
Frei.
F6
Stützenblinkleuchten.
F7
5 A
Frei.
F8
Frei.
F9
Endschalter, Näherungsschalter, Befehlstaster.
F10
3 A
Netzteil Controllersteuerung, CAN-Module Bühne,
F11
5 A
Sensoren Bühne.
Leistungsausgänge Controllersteuerung ohne Sicher-
F12
3 A
heitsabschaltung, Befehlsgebermatrizen, digitale Aus-
gänge CAN-Module Bühne.
Ventil „Teleskop ein", Proportionalventil „Teleskop",
F13
7,5 A
Proportionalventil „Bühne auf / ab".
Proportionalventil „Ausleger", Proportionalventil
F14
10 A
„Schwenken", Relais „Bühne schwenken links / rechts".
Ventile „Stützen", „Ausleger heben / senken", „schwen-
F15
15 A
ken links / rechts", „Teleskop aus".
Frei.
F16
E-Motor „Bühne schwenken links / rechts" (Platine
F112 15 A
A22).
Rechts neben der Sicherung F16 befinden sich weitere vier Sicherungs-
sockel. Der Linke dieser vier Sockel ist ein Sicherungstestsockel. Die
rechten drei Sockel dienen als Halter für Reservesicherungen. Wird in
dem Testsockel eine funktionsfähige Sicherung eingesteckt, leuchtet
rechts unterhalb des Sockels eine mit „Test" beschriftete grüne Leucht-
diode auf. Die Steuerstelle BÜHNENSTEUERUNG oder die Steuerstelle
NOTSTEUERUNG muss hierzu eingeschaltet sein.
®
STEIGER
TB 270.3
3-25
