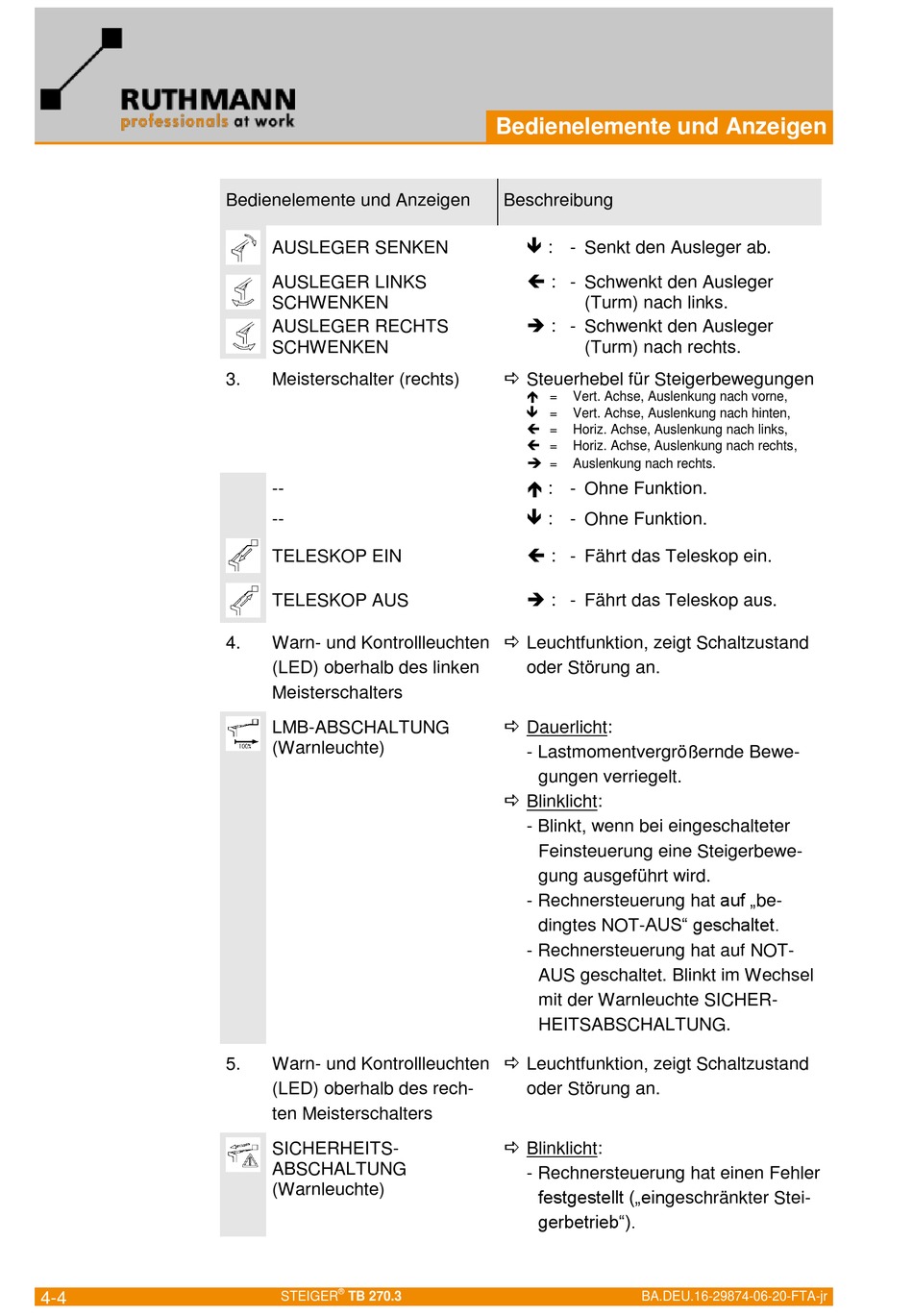

Bedienelemente und Anzeigen
AUSLEGER SENKEN
AUSLEGER LINKS
SCHWENKEN
AUSLEGER RECHTS
SCHWENKEN
3.
Meisterschalter (rechts)
--
--
TELESKOP EIN
TELESKOP AUS
4.
Warn- und Kontrollleuchten
(LED) oberhalb des linken
Meisterschalters
LMB-ABSCHALTUNG
(Warnleuchte)
5.
Warn- und Kontrollleuchten
(LED) oberhalb des rech-
ten Meisterschalters
SICHERHEITS-
ABSCHALTUNG
(Warnleuchte)
®
STEIGER
TB 270.3
Bedienelemente und Anzeigen
Beschreibung
: - Senkt den Ausleger ab.
: - Schwenkt den Ausleger
(Turm) nach links.
: - Schwenkt den Ausleger
(Turm) nach rechts.
Steuerhebel für Steigerbewegungen
=
Vert. Achse, Auslenkung nach vorne,
=
Vert. Achse, Auslenkung nach hinten,
=
Horiz. Achse, Auslenkung nach links,
=
Horiz. Achse, Auslenkung nach rechts,
=
Auslenkung nach rechts.
: - Ohne Funktion.
: - Ohne Funktion.
: - Fährt das Teleskop ein.
: - Fährt das Teleskop aus.
Leuchtfunktion, zeigt Schaltzustand
oder Störung an.
Dauerlicht:
- Lastmomentvergrößernde Bewe-
gungen verriegelt.
Blinklicht:
- Blinkt, wenn bei eingeschalteter
Feinsteuerung eine Steigerbewe-
gung ausgeführt wird.
- Rechnersteuerung hat auf „be-
dingtes NOT-AUS" geschaltet.
- Rechnersteuerung hat auf NOT-
AUS geschaltet. Blinkt im Wechsel
mit der Warnleuchte SICHER-
HEITSABSCHALTUNG.
Leuchtfunktion, zeigt Schaltzustand
oder Störung an.
Blinklicht:
- Rechnersteuerung hat einen Fehler
festgestellt („eingeschränkter Stei-
gerbetrieb").
