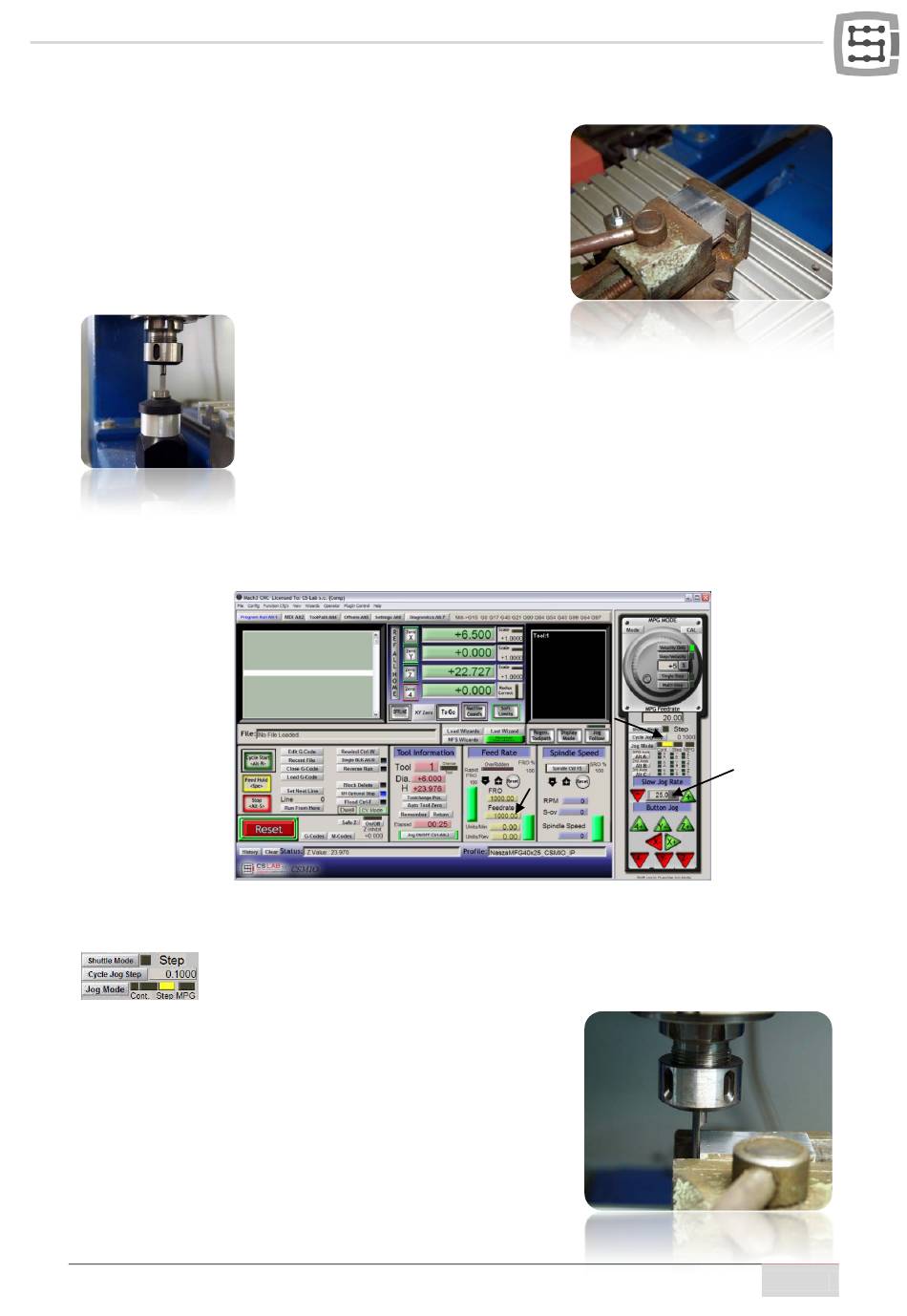

12.2 Werkzeugmaschine und Mach3 vorbereiten

Wenn die Dateien fertig sind, bleibt nur das Material einzuspan-
nen und zu referenzieren. Zuerst aber ist am Steuerungsrechner
das Mach3-Programm zu starten und eine Referenzierungsfahrt
aller Achsen durch Betätigung der Schaltfläche „Ref All Home"
auf dem Hauptbildschirm durchzuführen.
Spannen Sie das Material fest ein, so dass keine Gefahr besteht,
dass es sich während der Bearbeitung verschiebt oder herausge-
rissen wird.
Stellen Sie im Handvorschubpanel den Dauerfahrtmodus und 25% der Geschwindigkeit ein. Für den
Schrittbetrieb, der gleich eingesetzt wird, können Sie Ins Feedrate sofort den Wert 1000 mm/min ein-
geben.
Jetzt fahren Sie mit den Pfeiltasten oder den Tasten am Bedienpult der Maschine an den linken Rand
des Materials an. Die Z-Achse befindet sich ein wenig unterhalb des Materialniveaus.
wechseln Sie den Schritt auf 0,025 mm, indem Sie diesen Wert ins
Textfeld eingeben und mit der Taste <enter> bestätigen. Fahren
Sie jetzt so an, dass die Hälfte der geschliffenen Welle an die
Randfläche des Materials grenzt. Wenn Sie versuchen, die Spindel
mit dem Finger in die eine oder andere Seite zu drehen, können
Sie diese nur in einem beschränkten Bereich bewegen. Mehr er-
lauben die Kanten der Welle nicht. Machen Sie einen weiteren
Schritt von 0,025 mm, so dass sich die Spindel nicht mehr bewe-
gen lässt. Dies bedeutet, dass die Flächen des Materials und der
geschliffene Teil der Welle nun eng aneinander liegen.
Wie am Anfang erwähnt, wird eine
Hartmetallwelle, die bis auf die Hälfte
seines Durchmessers geschliffen ist, zur Referenzierung des Materials verwen-
det. Wenn Sie die Funktion zur Feststellung der Werkzeuglänge benutzen wol-
len, geben Sie ins Feld „Tool" des Mach3-Programms die Werkzeugnummer
„1" ein und lösen Sie die Messung aus, indem Sie die Schaltfläche „Auto Tool
Zero" betätigen.
Wechseln Sie dann die Vorschubart auf schrittweise und stellen Sie den Schritt
0,1 mm ein. Fahren Sie mit einem Schritt von 0,1 mm sehr nahe beim Material und
