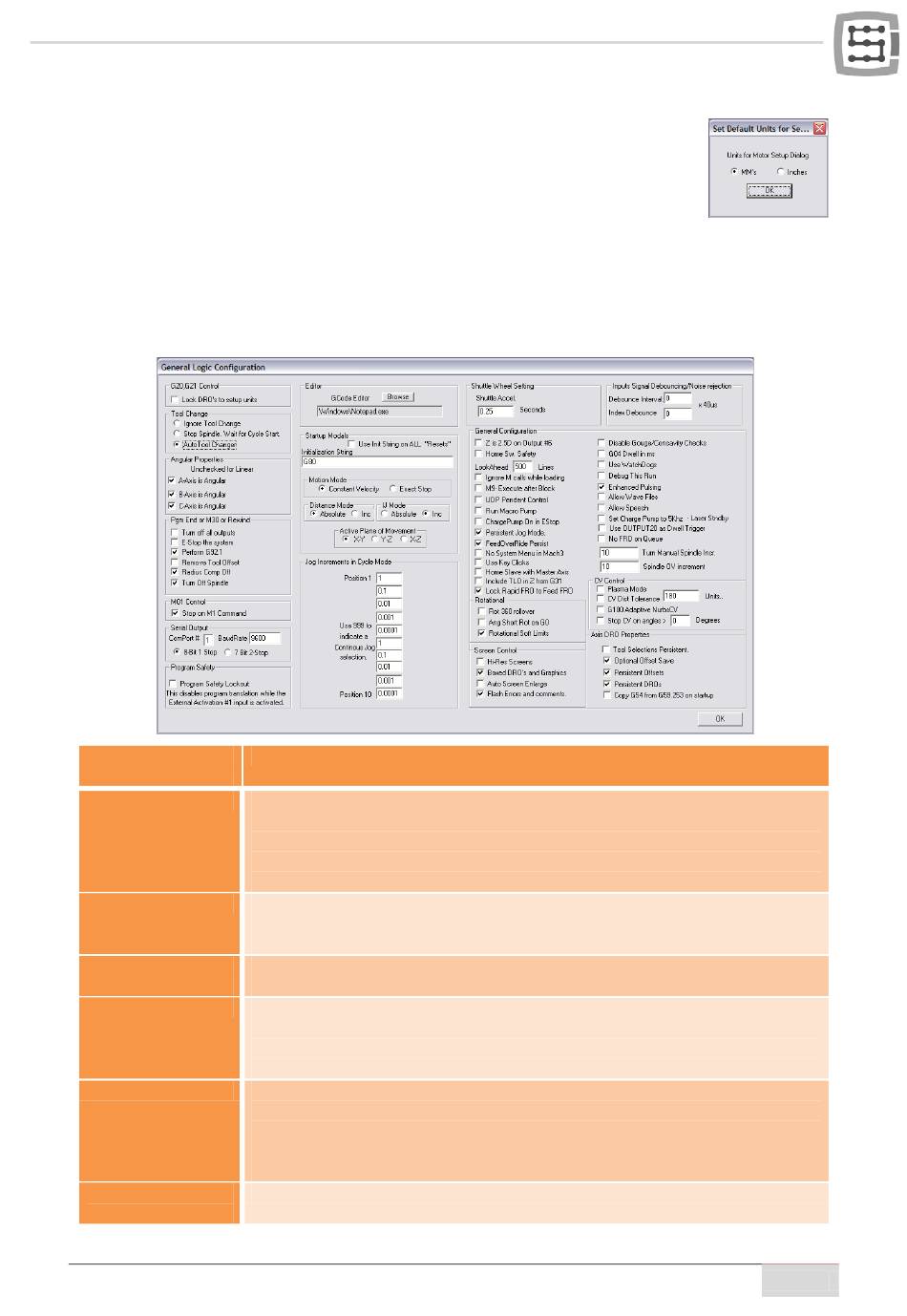

10.10 Einheiten (Zoll/mm) auswählen
Die Auswahl der Einheiten, die im „Motor Tuning" zur Achsenskalierung verwendet
werden, erfolgt über den Menüpunkt „Config/Select Native Units". Wählen Sie im
Fenster die gewünschte Einheit aus und schließen Sie das Fenster, indem Sie auf
„OK" klicken.
10.11 Ausgewählte Parameter im Fenster General Config.
Im Menü „Config/General Config" sind die wichtigsten Konfigurationsparameter des Mach3-
Programms enthalten. Viele davon brauchen nicht geändert zu werden, bei manchen aber könnten
solche Änderungen sinnvoll sein. In der nachstehenden Tabelle ist jeder der wichtigsten (nach unse-
rem Ermessen) Parametern kurz beschrieben.
Parametzer-
/Gruppenname
Tool Change
Angular Properties
Pgm end or M30 or
Rewind
Motion Mode
IJ Mode
Active Plane of Mo-
vement
Konfiguration des automatischen Werkzeugwechslers. Hier eine wichtige Frage: Die
Option „Auto Tool Changer" sollte auch dann ausgewählt bleiben, wenn bei der Ver-
wendung des Werkzeugmesssensors kein automatischer Wechsler zur Verfügung
steht. Das Mach3-Programm wird sonst die Länge der Werkzeuge gar nicht berück-
sichtigen.
Durch Auswählen dieses Felds entscheiden Sie, ob die Achsen A, B und C als eckig
konfiguriert sind. Wenn das Feld abgewählt ist, ist die jeweilige Achse als linear konfi-
guriert.
Bezieht sich auf das Verhalten bei Abschluss des Programms bzw. bei M30- oder
REWIND-Befehl.
Auswahl der Bewegungsart: bei konstanter Geschwindigkeit (Constant Velocity) oder
mit einem Stopp auf jeder Strecke der Trajektorie (Exact Stop). In manchen Fällen
kann sich die Betriebsart Exact Stop als genauer erweisen, aber sie ist viel langsamer.
In 99% der Fälle wird die Betriebsrat Constant Velocity verwendet.
Datenformat bei Kreisinterpolation. In der Regel ist „Inc" auszuwählen. Wenn es zu
Problemen mit Kreisinterpolation (das kann sich durch sichtbare, große Kreise in der
3D-Ansicht manifestieren) kommt, nachdem die mit einem CAM-Programm erstellte
Trajektorie geladen ist, können Sie versuchen, auf „Absolute" umzuschalten und
noch einmal den G-Code zu laden.
Voreingestellte Ebene für G2/G3-Kreisinterpolation. In der Regel X-Y.
