10. Mach3-Software konfigurieren
Nach der Installation der Software muss alles konfiguriert werden, so dass die Einstellungen der ge-
steuerten Maschine und deren gesamten Elektroinstallation entsprechen.
Konfiguriert werden müssen u.a.:
•
Skalierung jeder Achse (d.h. wie viele Impulse kommen auf einen Millimeter/Zoll).
•
Einstellung der Drehzahl und der Beschleunigungen für jede Achse.
•
Zuweisung von Eingangs-/Ausgangssignalen wie:
•
Konfiguration der Arbeitsachse (falls vorhanden).
•
Konfiguration der verwendeten VisualBasic®-Skripten.
•
Einstellung von Softlimits, also Achsenbereichen für die SoftLimit-Funktion.
•
Einstellung der Referenziergeschwindigkeit.
•
eventueller Anpassung des Programmaussehens.
Bei jeder Maschine ist die Konfiguration eine individuelle Frage. Nichtsdestoweniger werden in den
nachfolgenden Kapiteln die allgemeinen Regeln ein bisschen näher gebracht.
10.1 Konfigurationsprofil anlegen
Wenn bei der Installation kein Konfigurationsprofil angelegt wurde (siehe Kapitel 9), ist es nun sinnvoll
eines anzulegen. In diesem Profil werden alle Einstellungen gespeichert.
Nach der Installation des Mach3-Programms sollten auf dem Desktop Symbole zu sehen sein,
einschließlich u.a. jenes von „Mach3 Loader". Starten Sie das Programm, indem Sie auf dieses Symbol
sein. Vermeiden Sie bei Namengebung Leerzeichen und Sonderzeichen (der Unterstrich ist erlaubt).
Aus der Liste „Clone from" wählen Sie:
• „Mach3Mill", wenn das Profil für eine Fräsmaschine angelegt wird.
• „Mach3Turn", wenn das Profil für eine Drehmaschine angelegt wird.
• „Plasma", wenn das Profil für eine Plasma- bzw. Gas-Ausschneidemaschine angelegt wird.
Anschließend klicken Sie auf „OK" – das Profil ist angelegt. Im Fenster „Session Profile" klicken Sie
vorerst auf „Cancel". Erstellen Sie noch eine Desktopverknüpfung her, die das Mach-Programm mit
Ihrer Konfiguration starten wird. Erstellen Sie hierfür eine Kopie des Symbols „Mach3 Loader", indem
Sie dieses auswählen und auf der Tastatur zuerst CTRL+C und dann CTRL+V drücken. Klicken Sie auf
der so erzeugten Kopie mit der rechten Maustaste und wählen Sie die „Eigenschaften". Im Reiter
o Referenziersensor-Signalen – HOME
o Achsengrenzen-Signalen – LIMIT
o Not-Stopp-Signal – ESTOP
o Werkzeugmess-/Materialreferenzierungssonde-Signal, usw.
o zusätzlichen Eingangssignalen, z.B. Bedienfeldtasten, usw.
o Servoantrieb-Alarmsignalen – FAULT
o Antrieb-Resetsignalen – DRV_RESET
o Einschalten der Stromversorgung für Antriebe – HV_ENABLE
o Eingängen zum Einschalten der Spindel, der Kühlung, des Späneabzugs, usw.

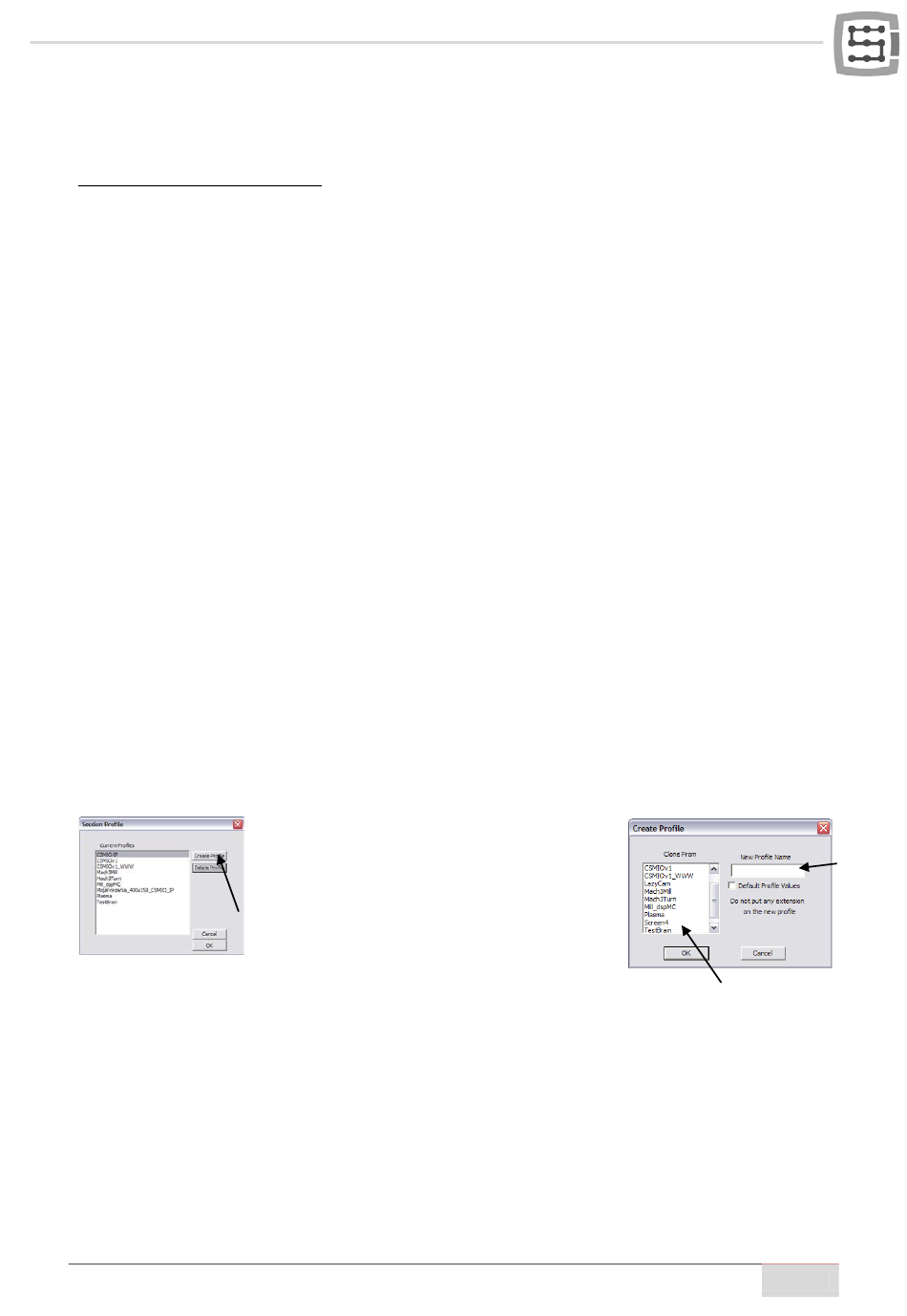

klicken. Das Fenster „Session Profile" erscheint.
Damit ein Profil angelegt werden kann, muss
auf „Create Profile" geklickt werden.
In dem Fenster, das erscheint, geben Sie den
Namen des anzulegenden Profils ein. Das kann
z.B. „MeineFräsmaschine_400x250_CSMIO_IP"
CS-Lab s.c. | CSMIO/IP-M 4-achsen CNC Steuerung
34
