CC/DE (1906) 7.8
Demontage der Schleißplatte (L5 und L6)
Nach der Demontage des Back-Pull-Out-Teils kann bei den Lagerausführungen L5 und L6 (außer
für die Pumpentypen 25-125 und 25-160) die Schleißplatte demontiert werden.
1 Die Schrauben (0126) entfernen.
2 Die Schleißplatte (0125) vom Pumpengehäuse entfernen.
Montage der Schleißplatte
1 Den Rand des Pumpengehäuses dort reinigen, wo die Schleißplatte montiert werden
muss.
2 Die Schleißplatte am Pumpengehäuse montieren. Dabei darauf achten, dass diese
nicht schief eingedrückt wird. Auf die Position der Löcher achten.
3 Die Schleißplatte mit Schrauben (0126) arretieren. Zur Sicherung der Schrauben
Loctite 243 verwenden.
Stopfbuchspackung S1, S2, S4
Anweisungen für Montage und Demontage der Stopfbuchspackung
Erst die nachfolgenden Anweisungen zur Stopfbuchspackung lesen. Halten Sie sich
beim Entfernen und Montieren der Stopfbuchspackung an diese Anweisungen.
• Für das Entfernen alter Stopfbuchspackungen kann Ihnen Ihr Lieferant einen
speziellen Packungszieher liefern. Siehe Abbildung 20.

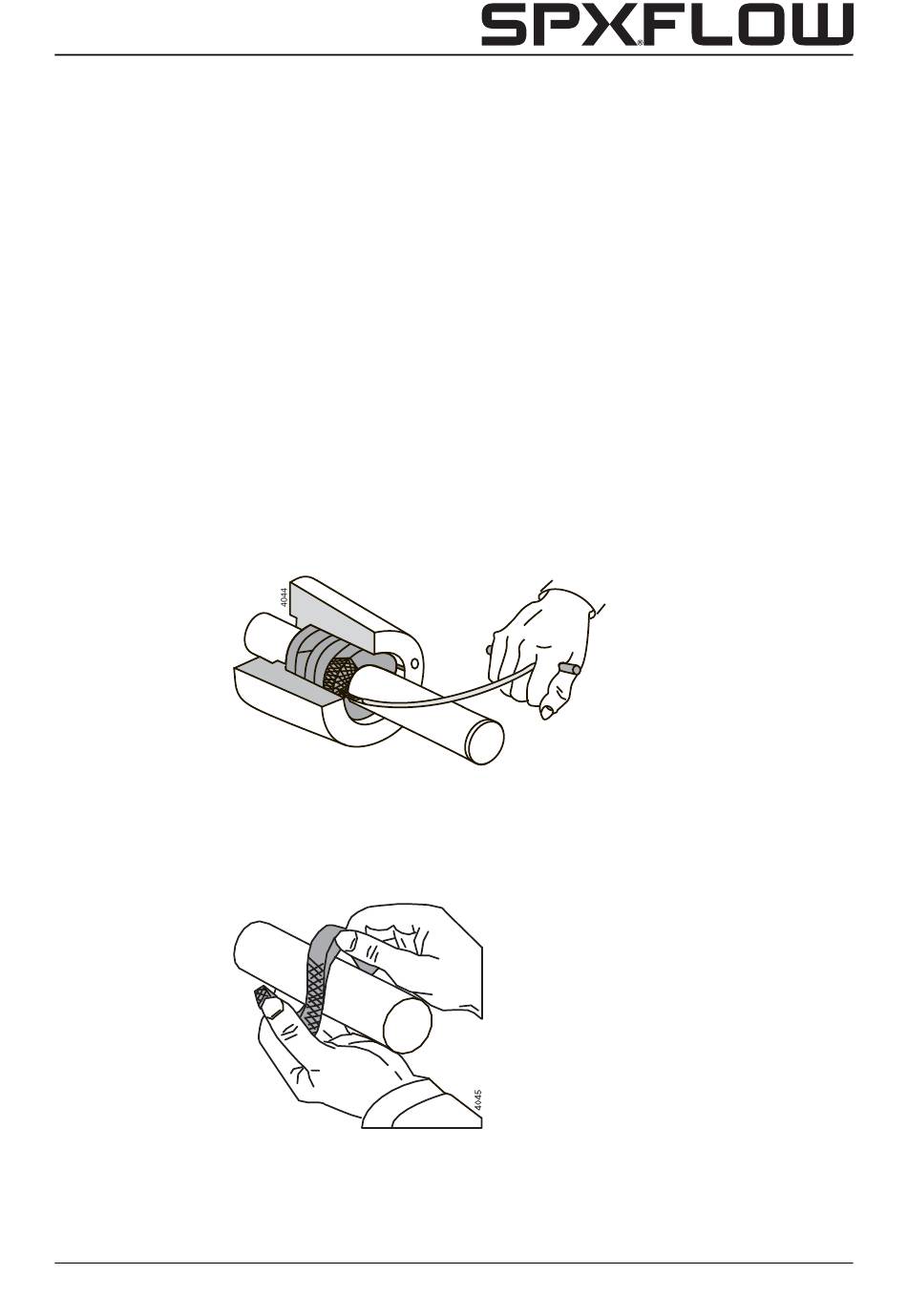

Abbildung 20:Entfernen der Stopfbuchspackungen mit Packungszieher.
• Nur Stopfbuchspackungen mit den richtigen Abmessungen montieren.
• Die Stopfbuchse, die Wellenschutzhülse und die Stopfbuchspackungen mit Graphitfett oder
Silikonfett einfetten. Zulässige Fettsorten, siehe Abschnitt 10.1.3 "Fett".
• Die neuen Stopfbuchspackungen axial aufbiegen. Siehe Abbildung 21.
Abbildung 21:Axiales Aufbiegen der Stopfbuchspackungen.
• Für das Andrücken der Packungen ein halbes Rohrstück mit der richtigen Abmessung
verwenden.
Demontage und Montage
