Gleitringdichtung Hj92N Mit Konischer Bohrung Und Plan; Teileliste Wellendichtungsgruppe Hj92N Mit Konischer Bohrung Und Plan - SPX Flow CombiChem Betriebsanleitung

CombiChem
9.13.5
9.13.6
CC/DE (1906) 7.8

Gleitringdichtung HJ92N mit konischer Bohrung und Plan 11

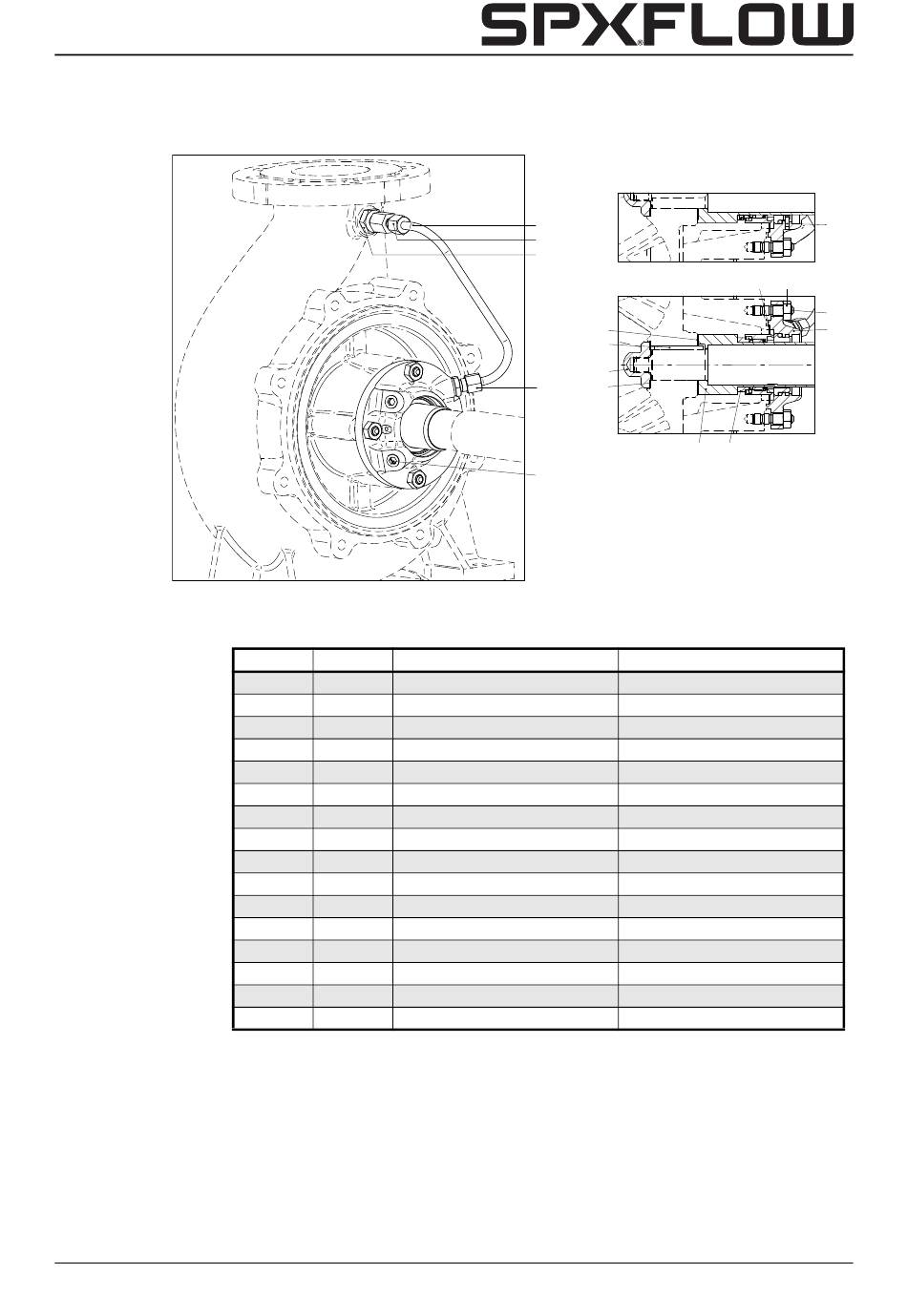

Abbildung 64:Gleitringdichtung HJ92N.

Teileliste Wellendichtungsgruppe HJ92N mit konischer Bohrung und Plan 11

Position Menge Beschreibung
1200* 1 Wellenschutzhülse
1220* 1 Gleitringdichtung
1230 1 Deckel für Gleitringdichtung
1270 1 Sicherungsstift
1300* 1 Dichtung
1320* 1 Dichtung
1340* 1 Dichtung
1380 2 Stopfen
1410 1 Verschraubung (Bolzen)
1420 1 Rohr
1440 1 Reduziernippel
1450 1 Verschraubung (Gewinde)
1800 4 Stehbolzen
1810 4 Mutter
1820* 1 Hutmutter
1860* 1 Laufradpassfeder
1420
1450
1440
1320
1860
1820
1410 1340
1380
Teile
1270
1300 1810
1800
1230
1200 1220
Werkstoffe
Edelstahl
-
Edelstahl
Edelstahl
-
-
-
Edelstahl
Edelstahl
Edelstahl
Edelstahl
Edelstahl
Edelstahl
Edelstahl
Edelstahl
Edelstahl
