Patronendichtung C2 - Unitex Mit Konischer Bohrung; Teileliste Wellendichtungsgruppe C2 - Unitex Mit Konischer Bohrung - SPX Flow CombiChem Betriebsanleitung

CombiChem
9.18.3
9.18.4
CC/DE (1906) 7.8

Patronendichtung C2 - UNITEX mit konischer Bohrung

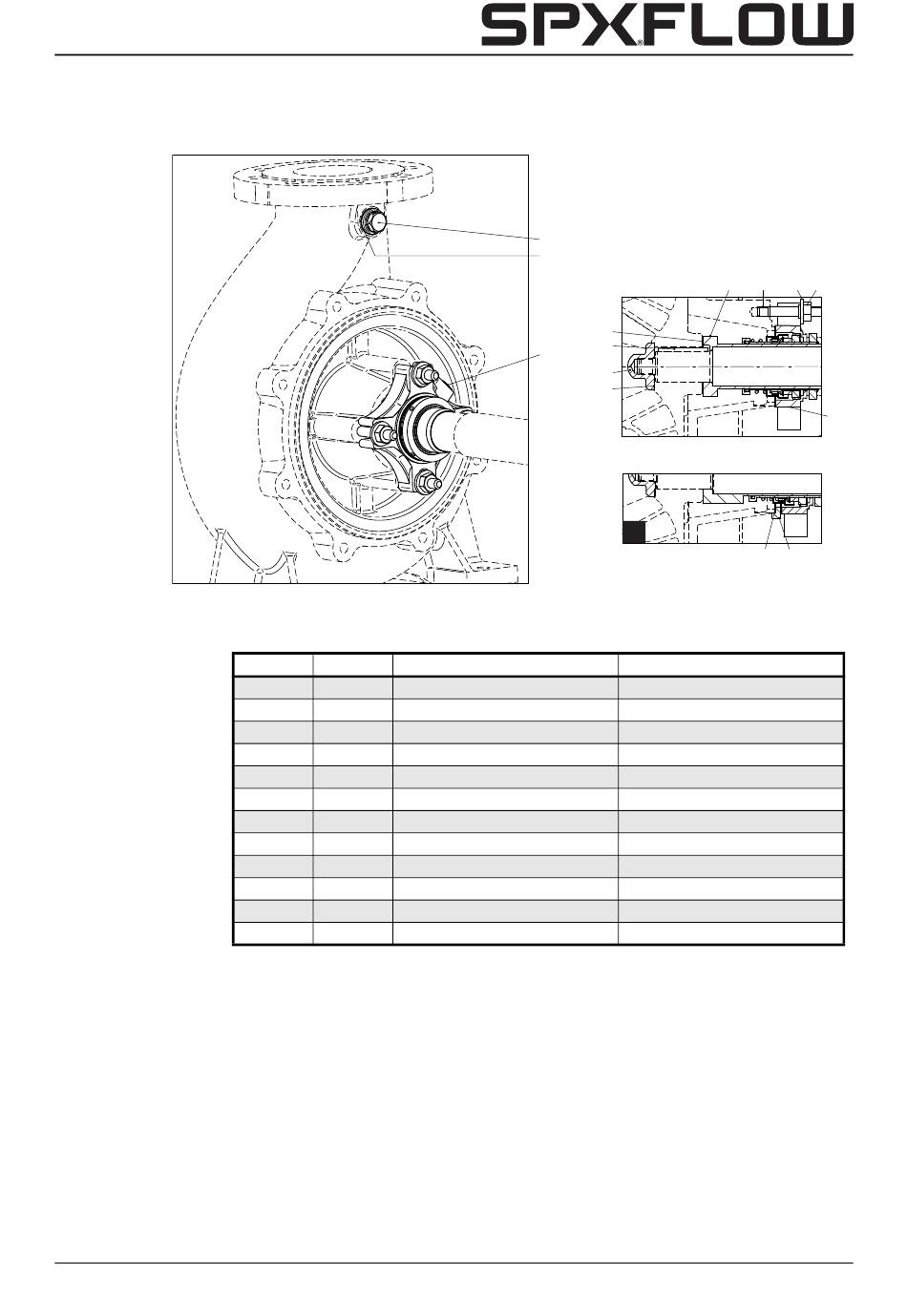

Abbildung 78:Gleitringdichtung C2 - UNITEX (A = Lagergr. 2 und 3).

Teileliste Wellendichtungsgruppe C2 - UNITEX mit konischer Bohrung

Position Menge Beschreibung
1200* 1 Wellenschutzhülse
1220* 1 Patronendichtung
1280 1 Reduzierring
1300* 1 Dichtung
1320* 1 Dichtung
1340* 1 Dichtung
1380 1 Stopfen
1800 4 Stehbolzen
1810 4 Mutter
1815 4 Unterlegscheibe
1820* 1 Hutmutter
1860* 1 Laufradpassfeder
0320
0325
1320
1860
1380
1820
1340
Teile
1200 1800 1815 1810
A
1300 1280
Werkstoffe
Edelstahl
-
Edelstahl
-
-
-
Edelstahl
Edelstahl
Edelstahl
Edelstahl
Edelstahl
Edelstahl
1220
139
