Patronendichtung Cq3 - Cartex Qn Mit Konischer Bohrung; Teileliste Wellendichtungsgruppe Cq3 - Cartex Qn Mit Konischer Bohrung - SPX Flow CombiChem Betriebsanleitung

9.20.3
1680
1670
1690
1760
1405
1630
9.20.4
146

Patronendichtung CQ3 - CARTEX QN mit konischer Bohrung

1620 1670 2010 1609

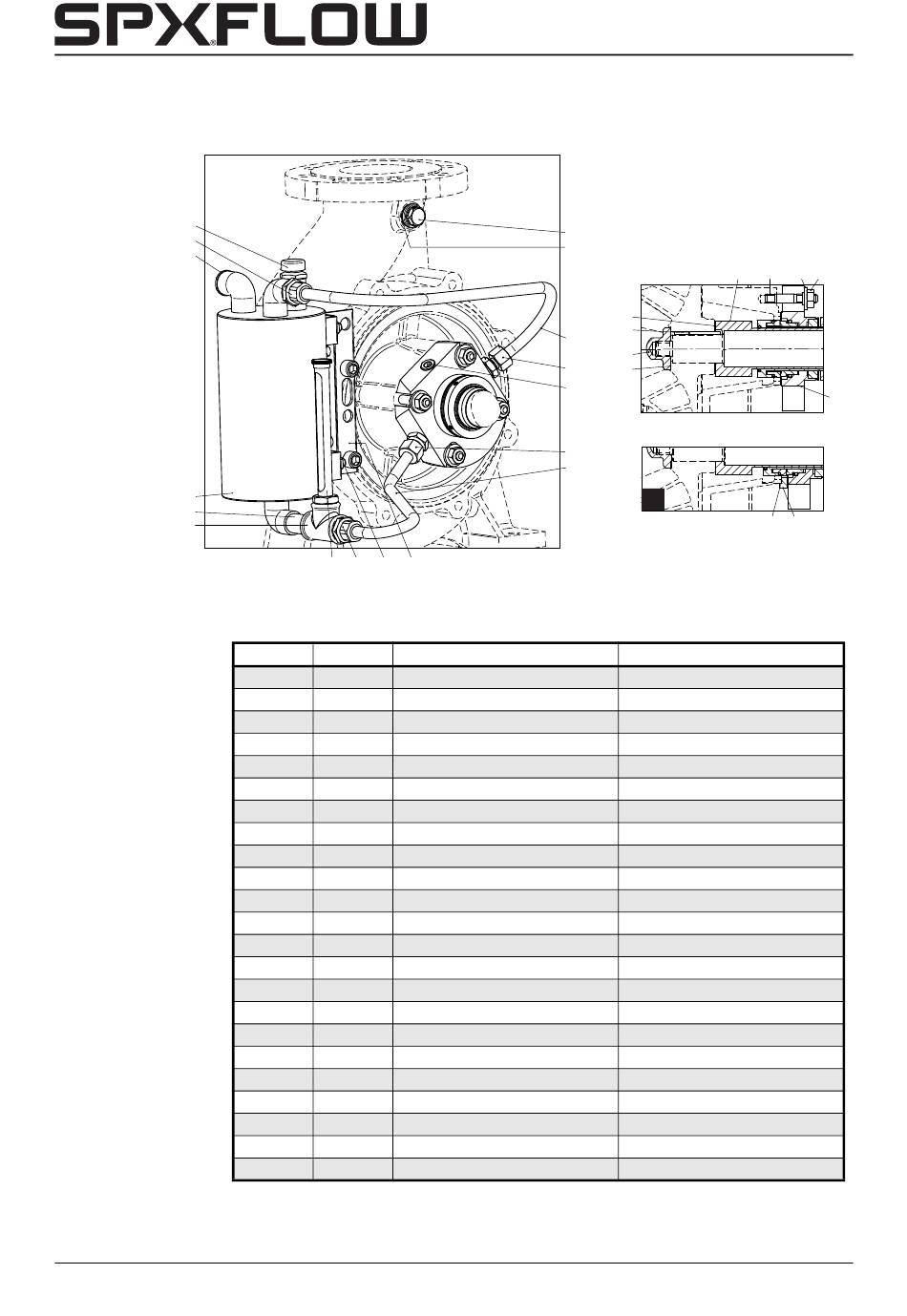

Abbildung 84:Gleitringdichtung CQ3 - CARTEX QN (A = Lagergr. 3).

Teileliste Wellendichtungsgruppe CQ3 - CARTEX QN mit konischer Bohrung

Position Menge Beschreibung
1200* 1 Wellenschutzhülse
1220* 1 Patronendichtung
1280 1 Reduzierring
1300* 1 Dichtung
1320* 1 Dichtung
1340* 1 Dichtung
1380 1 Stopfen
1405 1 Muffe
1609 1 Tankhalterung
1620 1 Füllstandsanzeige
1630 1 T-Stück
1670 2 Verschraubung (Bolzen)
1671 1 Rohr
1672 2 Verschraubung (Bolzen)
1680 1 Ölfüllschraube
1690 1 Stopfen
1760 1 Tank
1800 4 Stehbolzen
1810 4 Mutter
1815 4 Unterlegscheibe
1820* 1 Hutmutter
1860* 1 Laufradpassfeder
2010 2 Mutter
Position 1280 und 1300 nur für Lagergruppe 3.
0320
0325
1671
1672
1380
1672
1671
Teile
1200 1800
1320
1860
1820
1340
A
1300
Werkstoffe
Edelstahl
-
Edelstahl
-
-
-
Edelstahl
Edelstahl
Stahl
Messing
Edelstahl
Edelstahl
Edelstahl
Edelstahl
-
Edelstahl
Edelstahl
Edelstahl
Edelstahl
Edelstahl
Edelstahl
Edelstahl
Edelstahl
CC/DE (1906) 7.8
1815 1810
1220
1280
