CombiChem
10.8
CC/DE (1906) 7.8
Zulässigen Kräfte und Momente auf die Flansche
Kräfte und Momente, die aufgrund der Last der Rohre auf die Pumpenflansche wirken,
können eine schlechte Ausrichtung der Pumpe und der Antriebswellen, Verformung und
Überlastung des Pumpengehäuses oder Überlastung der Befestigungsschrauben
zwischen der Pumpe und der Bodenplatte verursachen.
Die höchstzulässigen Kräfte und Momente auf die Pumpenflansche sollten anhand der
folgenden Obergrenzen für die seitliche Verschiebung des Wellenendes basiert werden,
relativ zu einem festen Punkt im Raum:
• Pumpen der Lagergruppe 0(+) und 1: 0,15 mm,
• Pumpen der Lagergruppe 2: 0,20 mm,
• Pumpen der Lagergruppe 3: 0,25 mm,
Die Werte können gleichzeitig in alle Richtungen mit positiven oder negativen Vorzeichen
oder separat auf jeden Flansch angewandt werden (Ansaugen und Ablauf).

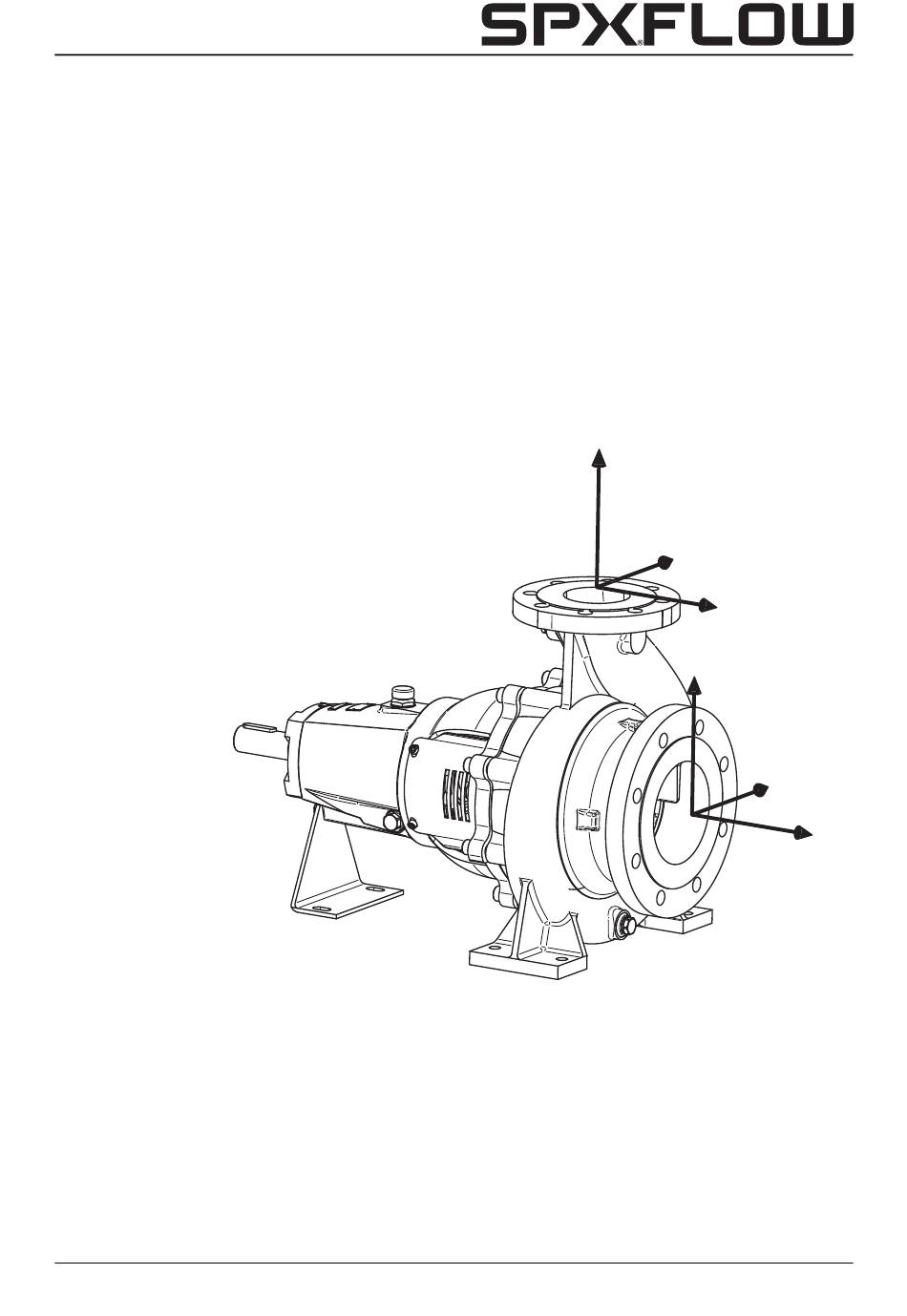

Abbildung 88:Koordinatensystem.
Technische Daten
Z
Y
X
Z
Y
X
157
