CombiChem
7.7.6
CC/DE (1906) 7.8
Demontage einer Gleitringdichtung MW2-MW3
1430 1460 1380

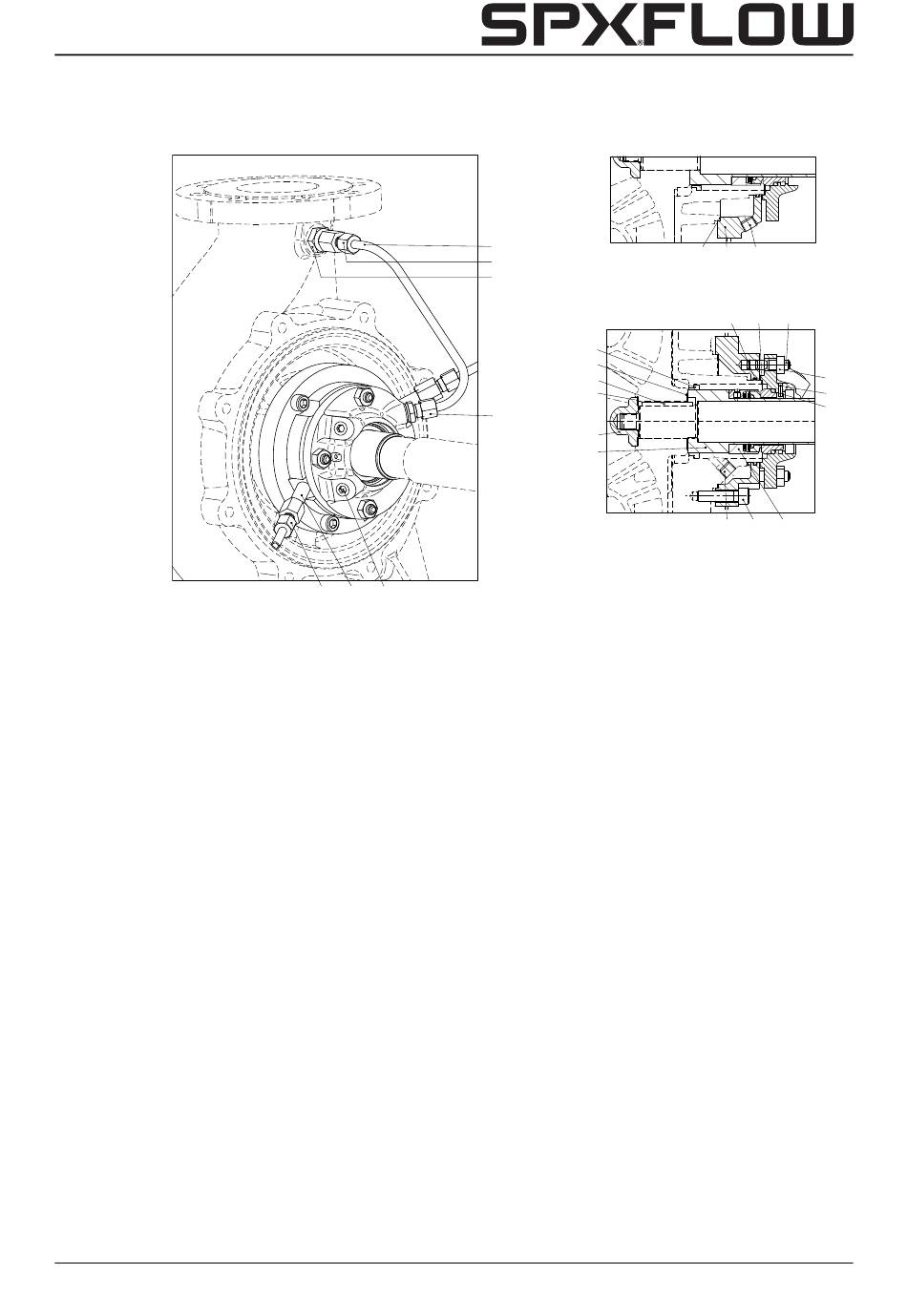

Abbildung 25:Gleitringdichtung MW...
Die verwendeten Positionsnummern beziehen sich auf Abbildung 25.
1 Das Laufrad entfernen, siehe Abschnitt 7.5.1 "Demontage des Laufrades".
2 Den Dichtungsschutz entfernen (0276).
3 Zylinderkopfschrauben (1870) entfernen und Kühlmantel (1150) mit dem Deckel der
Gleitringdichtung nach hinten drücken.
4 Die Position des Pumpendeckels (0110) in Bezug auf den Lagerstuhl (2100)
kennzeichnen. Den Pumpendeckel losschlagen und entfernen.
5 Die Wellenschutzhülse (1200) von der Pumpenwelle ziehen. Die Stellschrauben
(nicht bei Hülsendichtung) lösen und und den rotierenden Teil der Gleitringdichtung
von der Wellenschutzhülse entfernen.
6 Den Kühlmantel (1150) mit dem Deckel der Gleitringdichtung von der Pumpenwelle
ziehen. Den O-Ring (1350) entfernen und seinen Zustand kontrollieren. Falls
erforderlich ersetzen.
7 Die Muttern (1810) entfernen und den Deckel der Gleitringdichtung (1230) vom
Kühlmantel abnehmen.
8 Den Gegenring der Gleitringdichtung durch den Wellengang nach innen hin aus dem
Pumpendeckel drücken.
Demontage und Montage
1420
1450
1440
1210
1320
1860
1340
1410
1820
1200
1360
1150
1370
1350
1300
1800
1810
1230
1270
1310
1870 1220
55
