Stopfbuchspackung S2, S3, S4 ersetzen
Zum Austausch der Stopfbuchspackung muss die Pumpe demontiert werden. Die
Pumpe muss zuvor entleert werden, siehe Abschnitt 7.3 "Ablassen".
1110
1130

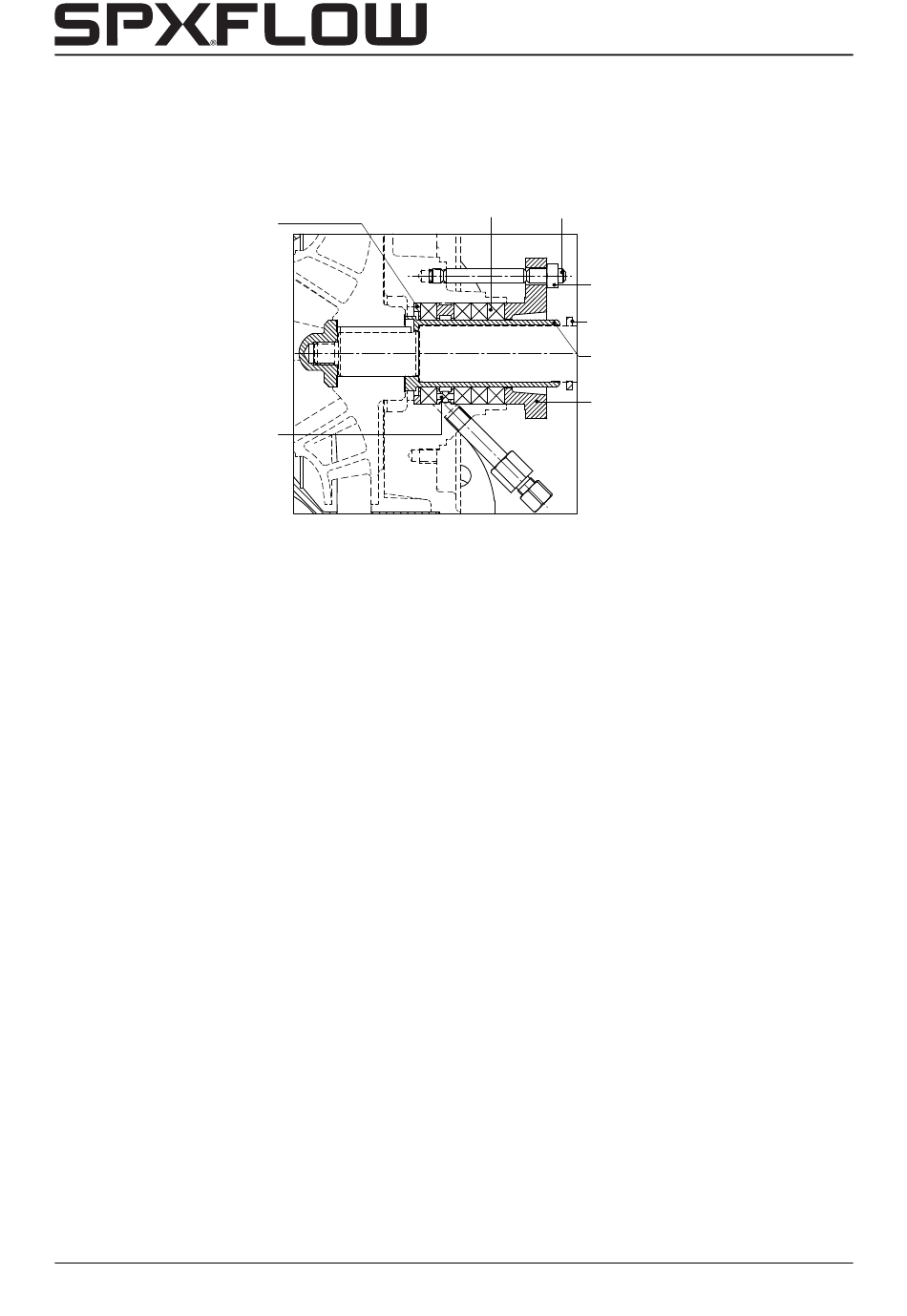

Abbildung 22:Stopfbuchspackung S2, S3 und S4.
Die verwendeten Positionsnummern beziehen sich auf Abbildung 22.
1 Die Muttern (1810) lösen und die Stopfbuchsdichtung (1140) soweit wie möglich
nach hinten schieben.
2 Die alte Packungen (1120) und bei S3 auch den Sperrring (1130) entfernen.
3 Den Packungsraum gründlich säubern.
4 Prüfen, ob die Wellenschutzhülse (1100) beschädigt ist. Auch wenn dies der Fall sein
sollte, muss die Pumpe demontiert werden. Anschließend fortfahren mit Abschnitt
7.6.4 "Demontage der Wellenschutzhülse".
Montage einer neuen Stopfbuchspackung S2, S3, S4
1 Die erste Stopfbuchspackung aufbiegen und um die Wellenschutzhülse (1100)
legen. Kräftig gegen den Grundring (1110) unten in der Stopfbuchse drücken.
2 Bei S3: Den Sperrring (1130) montieren.
3 Danach die nächsten Packungen anbringen. Die Packungen immer richtig andrücken.
Sorgen Sie dafür, dass die Schnitte stets im 90º-Winkel zueinander angeordnet sind.
4 Die Stopfbuchsbrille gegen die letzte Packung drücken und die Muttern (1810)
abwechselnd mit der Hand anziehen.
5 Richtige Einstellung der Stopfbuchsbrille siehe Abschnitt 4.8.1
"Stopfbuchspackung".
Demontage der Wellenschutzhülse
1 Das Laufrad entfernen, siehe Abschnitt 7.5.1 "Demontage des Laufrades".
2 Die Wellenschutzhülse (1100) von der Pumpenwelle ziehen.
3 Den Spritzring (2220) entfernen.
Demontage und Montage
1120 1800
1810
2220
1100
1140
