Patronendichtung C3 - CARTEX SN mit konischer Bohrung

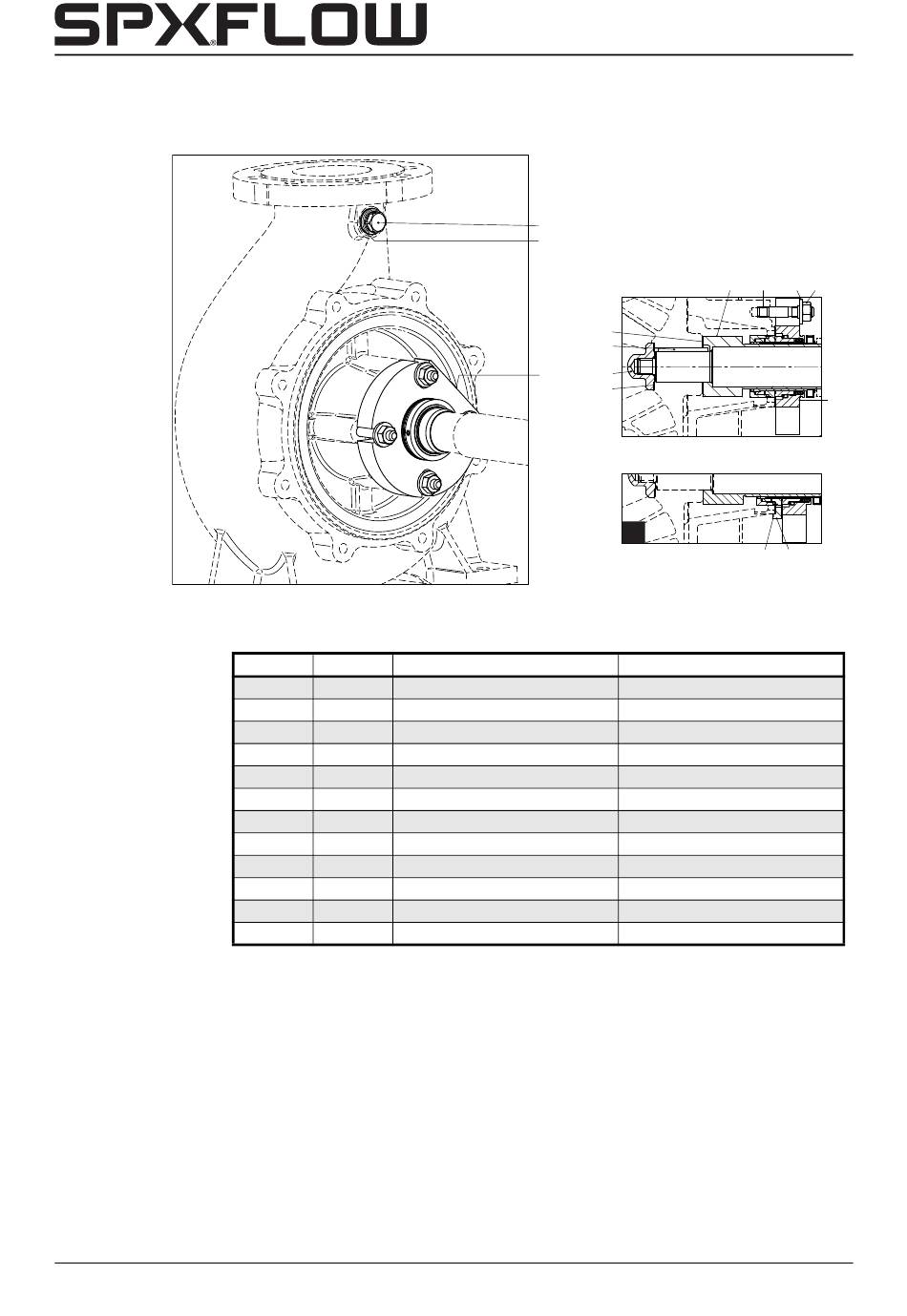

Abbildung 81:Gleitringdichtung C3 - CARTEX SN (A = Lagergr. 3).

Teileliste Wellendichtungsgruppe C3 - CARTEX SN mit konischer Bohrung

Position Menge Beschreibung
1200* 1 Wellenschutzhülse
1220* 1 Patronendichtung
1280 1 Reduzierring
1300* 1 Dichtung
1320* 1 Dichtung
1340* 1 Dichtung
1380 1 Stopfen
1800 4 Stehbolzen
1810 4 Mutter
1815 4 Unterlegscheibe
1820* 1 Hutmutter
1860* 1 Laufradpassfeder
Position 1280 und 1300 nur für Lagergruppe 3.
0320
0325
1320
1860
1380 1820
1340
Teile
1200 1800 1815 1810
A
1300 1280
Werkstoffe
Edelstahl
-
Edelstahl
-
-
-
Edelstahl
Edelstahl
Edelstahl
Edelstahl
Edelstahl
Edelstahl
CC/DE (1906) 7.8
1220
