7.10.5
2177
2176
2170
64
Demontage der Lagerung L2 (verstärkt, fettgeschmiert)
2100
2810

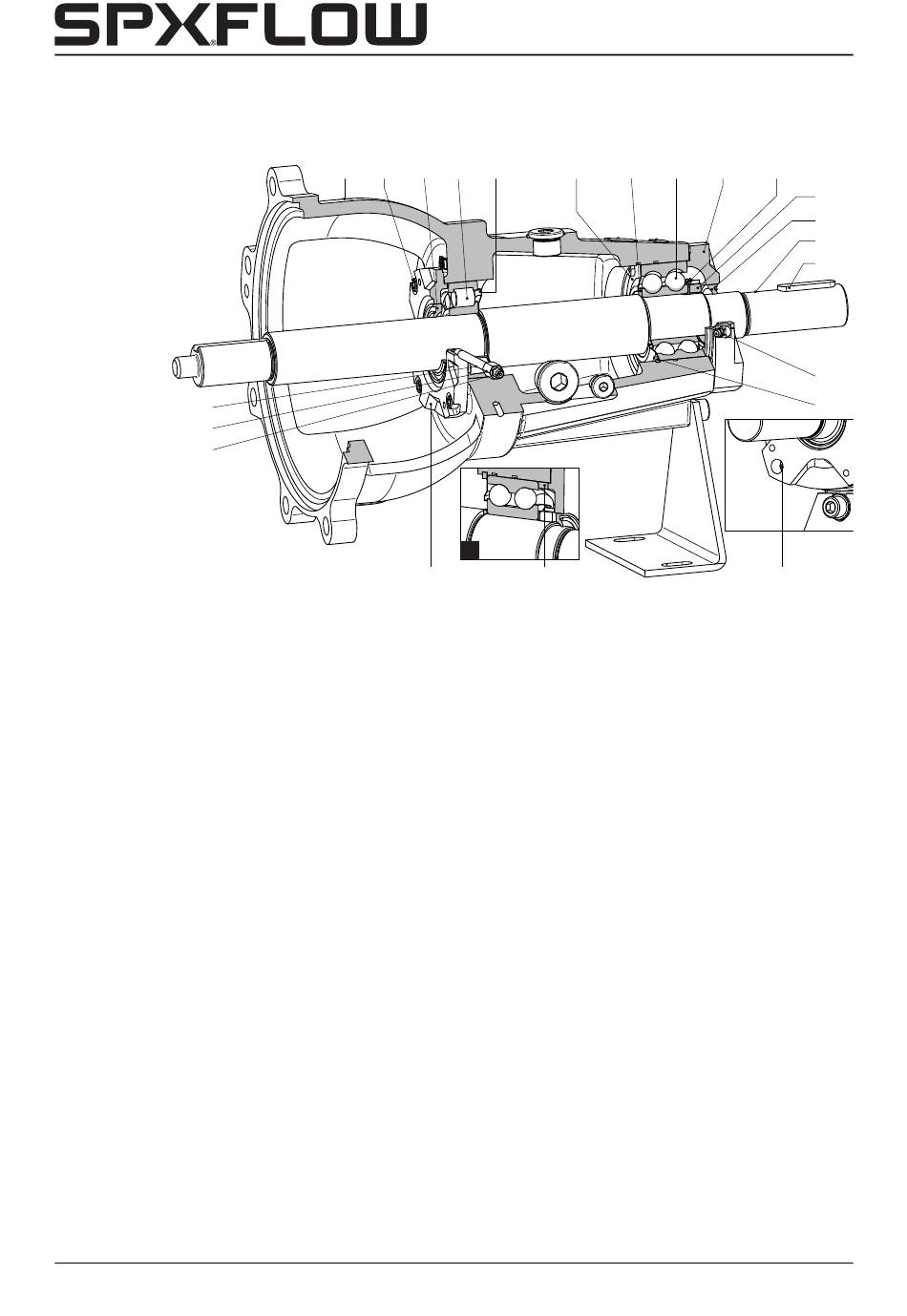

Abbildung 29:Lager L2 (fettgeschmiert, Standard). (A = Schmiergruppe 3).
Die verwendeten Positionsnummern beziehen sich auf Abbildung 29.
1 Laufrad und Wellendichtung demontieren.
2 Die Kupplung mit einem Kupplungszieher und dann die Kupplungspassfeder (2210)
entfernen.
3 Rohr (2177) vom Lagerdeckel (2110) entfernen.
4 Die Zylinderkopfschrauben (2810 und 2815) lösen und die Lagerdeckel (2110 und
2115) und (nur für die Lagergruppe 3) die Abstandbüchse (2370) entfernen.
5 Stellen Sie sicher, dass die Radialwellendichtringe (2180 und 2185) nicht
beschädigt sind. Bei Bedarf ersetzen.
6 Auf die Laufradseite der Pumpenwelle (2200) klopfen, um die Lager aus dem
Lagerstuhl zu lösen. Einen Kunststoffhammer verwenden, um das Gewinde nicht zu
beschädigen.
7 Den Innensicherungsring (2300) entfernen, sobald das erste Lager (2260) aus dem
Lagerstuhl gekommen ist. Danach die Pumpenwelle mit den Lagern aus dem
Lagerstuhl herausholen.
8 Die Lippe des Sicherungsbleches (2570) aus der Wellenmutter (2560) schlagen und
die Wellenmutter losdrehen.
9 Die Lager von der Pumpenwelle entfernen.
10 Den Einstellring (2340), die Nilosringe (2320 und 2310) und den inneren
Sicherungsring (2300) entfernen.
Demontage und Montage
2180
2250
2310
2320
A
2110
2370
2340
2260
2115
2570
2815
CC/DE (1906) 7.8
2560
2185
2200
2210
2175
2300
