Waukesha Cherry-Burrell Universal II Pumpen
Hinweis: Der Verschleiß der Rotornabe
und des Wellenabsatzes wird durch den
Betrieb mit einer losen Rotormutter über
einen längeren Zeitraum hervorgerufen.

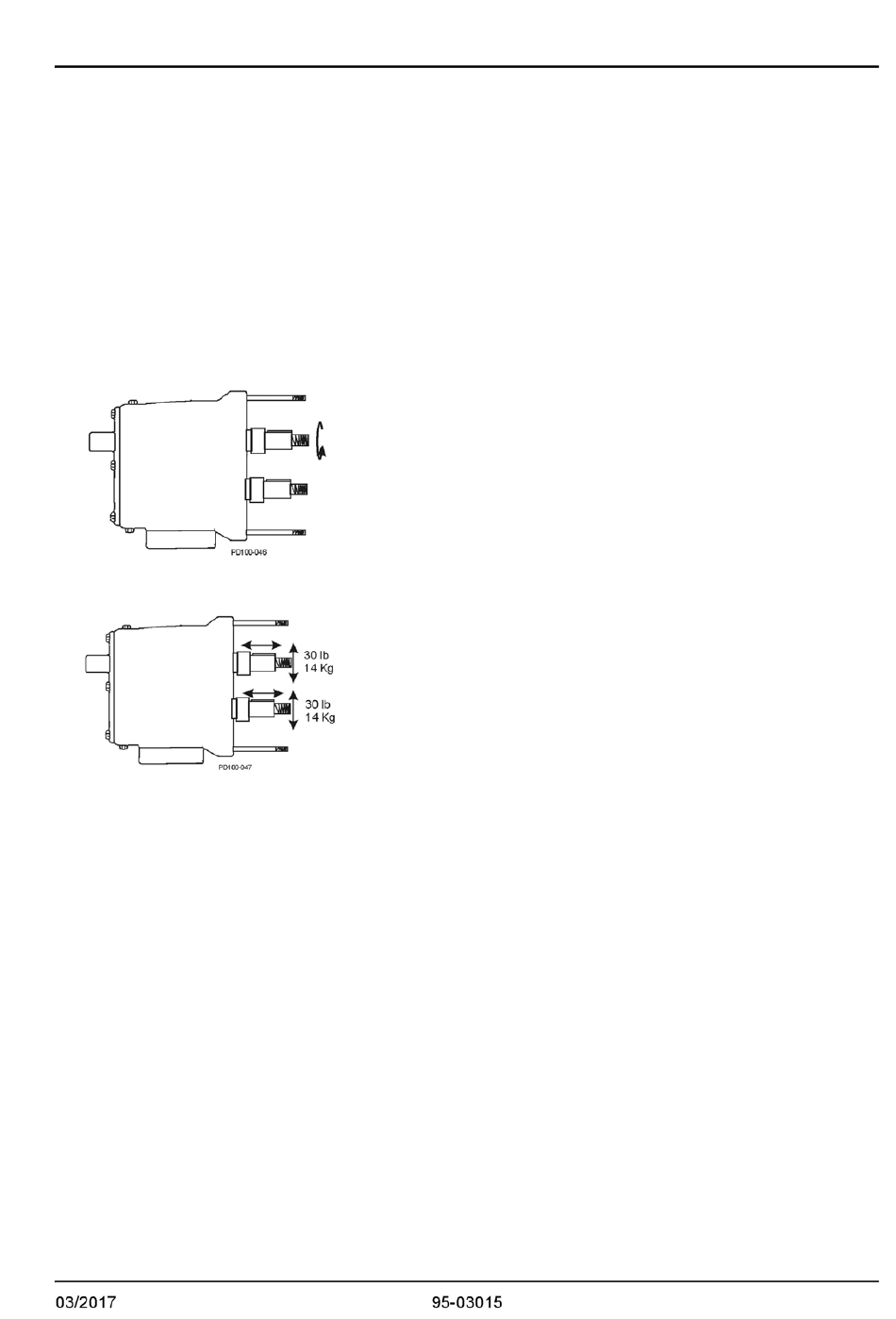

Abb.29 Getriebespiel (Nachlauf) überprüfen
Abb.30 Lagerzustand überprüfen
Prüfung des Rotornabenendes
Führen Sie eine Sichtprüfung des Rotornabenendes (Abb. 28, Pos.
B) auf übermäßigen Verschleiß durch. Ersetzen Sie bei Bedarf das
Teil. Ersetzen Sie die O-Ringe der Nabe bei jedem Ausbau der
Rotoren.
Prüfung des Wellenabsatzes
Führen Sie eine Sichtprüfung des Wellenabsatzes (Abb. 28, Pos.
C) auf übermäßigen Verschleiß durch. Ersetzen Sie bei Bedarf die
entsprechenden Teile. Wenn der Wellenabsatz eine scharfe Kante
aufweist, entfernen Sie die Kante mit einer Feile, um zu vermeiden,
dass der O-Ring beim Einbau eingeschnitten wird.
Prüfung des Getriebes und der Lager
Getriebespiel (Nachlauf)
Kontrollieren Sie bei entferntem Pumpenkopf und Dichtungen nach
Gefühl den Nachlauf der Zahnräder. Hierfür wird eine der beiden
Wellen von Hand gedreht. Die andere Welle muss sofort mitlaufen.
Führen Sie diese Prüfung zweimal in 60 Grad Abständen durch.
Wenn ein Spiel (Nachlaufen) festgestellt wird, entfernen Sie den
Gehäusedeckel des Getriebes und überprüfen Sie die Zähne des
Zahnrades auf Verschleiß oder ob das Zahnrad locker auf der
Welle sitzt. Wenn die Radzähne verschlissen sind, ersetzen Sie die
Zahnräder. Wenn ein Zahnrad locker auf der Welle sitzt,
kontrollieren Sie die Passfeder, die Welle und die Nut, ersetzen
Sie, falls erforderlich, die entsprechenden Teile. Wenn alle Teile in
einem guten Zustand sind, montieren und ziehen Sie die
Befestigungsmuttern des Zahnrades bis zu dem vorgegebenen
Drehmoment an.
Prüfung des Lagerzustands
Überprüfen Sie bei entferntem Pumpenkopf und Dichtungen den
Lagerzustand nach Gefühl. Hierfür wird von Hand eine auf- oder
niederdrückende Kraft von ungefähr 30 lbs (14 kg) auf die
Wellenenden aufgebracht. Wenn eine Bewegung (Lagerspiel)
gespürt wird, kann das Lager fehlerhaft sein. Überprüfen Sie
außerdem, ob sich die Welle vor- oder rückwärts bewegt. Wenn
sich das Lager als fehlerhaft erweist, ersetzen Sie das Lager und
beachten Sie die Hinweise zur Schmierung (S.23).
Wartung
Seite 25
