CombiChem
7.7.4
1680
1670
1690
1760
1405
1630
CC/DE (1906) 7.8
Demontage einer Gleitringdichtung MQ2-MQ3
1620 1670 2010 1609

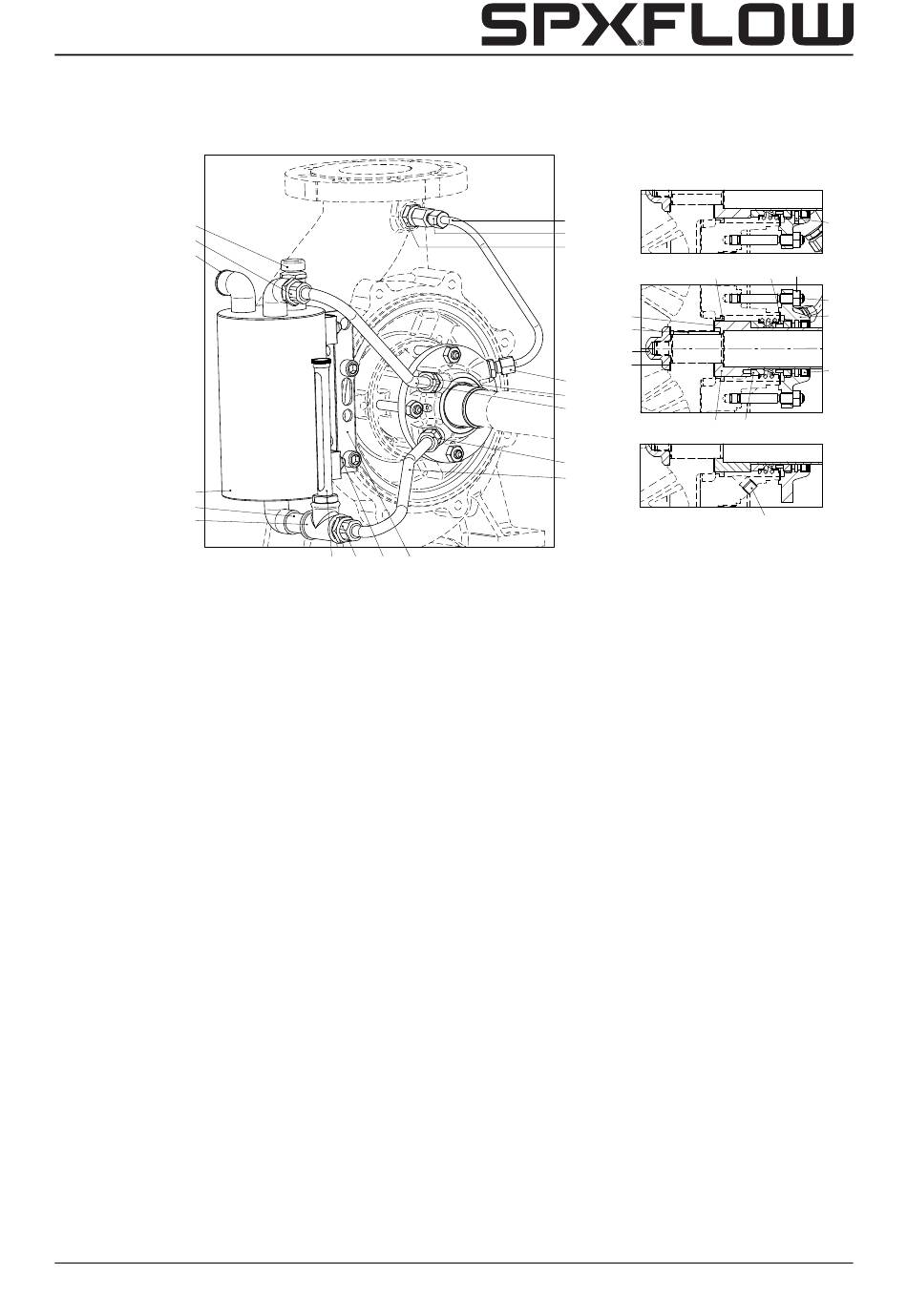

Abbildung 24:Gleitringdichtung MQ...
Die verwendeten Positionsnummern beziehen sich auf Abbildung 24.
1 Das Laufrad entfernen, siehe Abschnitt 7.5.1 "Demontage des Laufrades".
2 Den Dichtungsschutz entfernen (0276).
3 Die Muttern (1810) entfernen und den Deckel der Gleitringdichtung (1230) nach
hinten schieben.
4 Die Position des Pumpendeckels (0110) in Bezug auf den Lagerstuhl (2100)
kennzeichnen. Den Pumpendeckel losschlagen und entfernen.
5 Die Wellenschutzhülse (1200) von der Pumpenwelle ziehen. Die Stellschrauben
(nicht bei Hülsendichtung) lösen und und den rotierenden Teil der Gleitringdichtung
von der Wellenschutzhülse entfernen.
6 Den Deckel der Gleitringdichtung (1230) von der Pumpenwelle ziehen. Den
Gegenring der Gleitringdichtung durch den Wellengang nach innen hin aus dem
Pumpendeckel drücken. Die Lippendichtung (1250) nach außen hin aus dem
Pumpendeckel drücken.
Demontage und Montage
1420
1450
1440
1210
1320
1860
1820
1340
1410
1672
1671
1200
1220
1672
1671
1270
1810
1300
1800
1230
1250
1310
53
