7.10.11 Demontage der Lagerung L6 (verstärkt, ölgeschmiert, einstellbar)
70
Die verwendeten Positionsnummern beziehen sich auf Abbildung 32.
2100
2810
2120

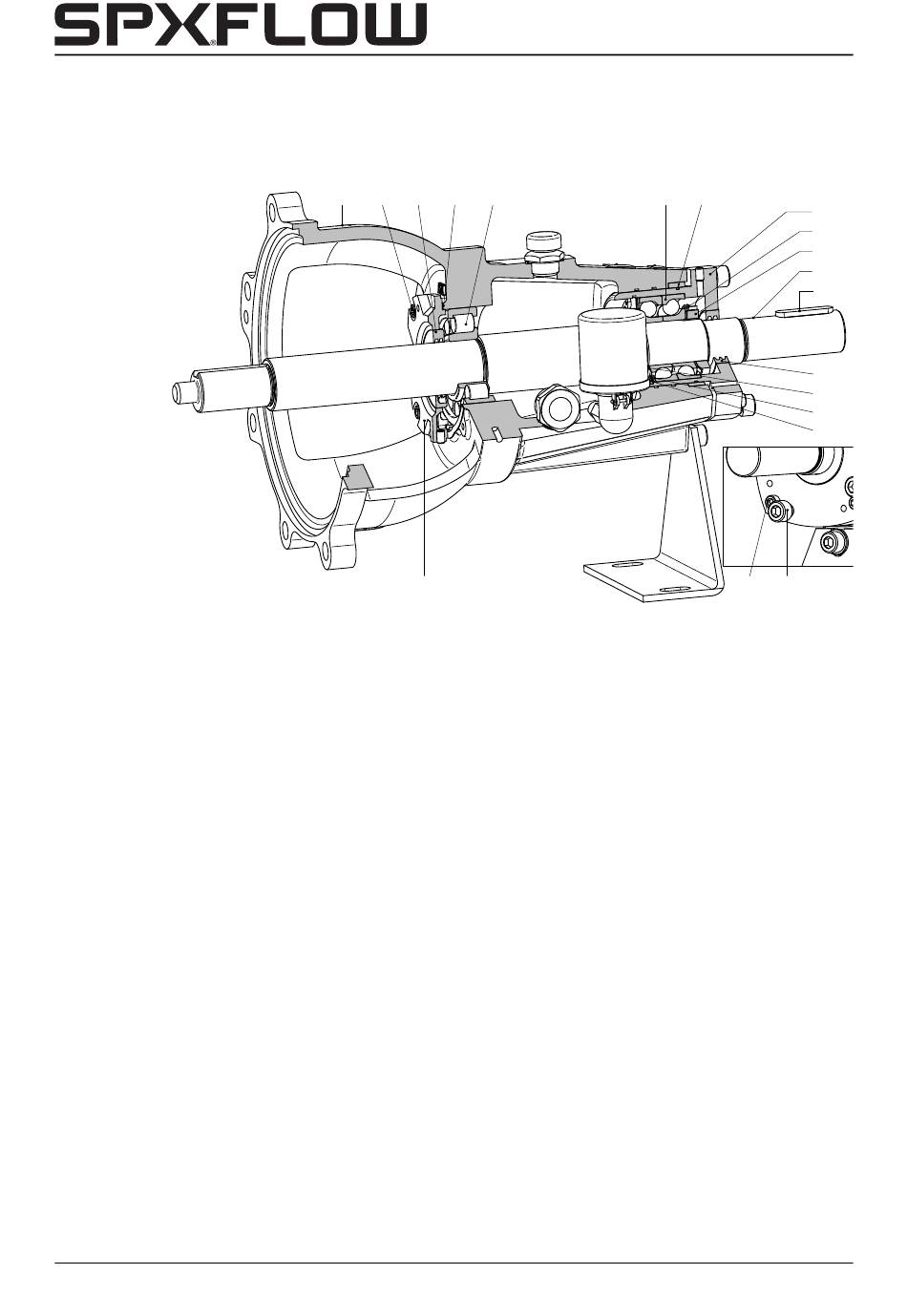

Abbildung 32:Lagerung L6 (verstärkt, ölgeschmiert, einstellbar)
1 Laufrad und Wellendichtung demontieren.
2 Die Zylinderkopfschrauben (2810 und 2815) lösen und den Lagerdeckel (2110)
entfernen.
3 Auf der Laufradseite auf die Pumpenwelle (2200) klopfen, bis der Lagerhalter (2840)
mit den Lagern (2260) aus dem Lagerstuhl kommt. Einen Kunststoffhammer
verwenden, um das Gewinde nicht zu beschädigen. Die Pumpenwelle mit den Lagern
aus dem Lagerstuhl holen.
4 Die Kupplung mit einem Kupplungszieher und dann die Kupplungspassfeder (2210)
entfernen.
5 Den Innensicherungsring (2300) entfernen und den Lagerhalter (2840) von den
Lagern abziehen.
6 Die Lippe des Sicherungsbleches (2570) aus der Wellenmutter (2560) schlagen und
die Wellenmutter losdrehen.
7 Die Lager von der Pumpenwelle entfernen.
8 Die Einstellringe (2330) (3x) und (2340) und den inneren Sicherungsring (2300)
entfernen.
9 Den O-Ring (2850) entfernen und seinen Zustand kontrollieren. Falls erforderlich
ersetzen.
10 Stellen Sie sicher, dass die Radialwellendichtringe (2120 und 2125) nicht
beschädigt sind. Bei Bedarf ersetzen.
Demontage und Montage
2160
2250
2110
2260
2850
2840
2570
2560
2200
2210
2125
2340
2330
2300
2815
2816
CC/DE (1906) 7.8
