CombiChem
7.4.3
7.4.4
CC/DE (1906) 7.8
Montage der Back-Pull-Out-Einheit
1 Eine neue Packung (0300) wird in den Rand des Pumpengehäuses gelegt und der
komplette Lagerstuhl wieder in das Pumpengehäuse montiert. Die
Zylinderkopfschrauben (0800) kreuzweise festdrehen.
2 Die Lagerstütze (0140) am Fundament befestigen.
3 Kühl- und/oder Spülleitungen wieder anschließen.
4 Die Montageplatte (0275) mit den Schrauben (0940) am Lagerdeckel (2115)
befestigen.
Bei Versionen L5/L6: Die Montageplatte (0275) mit den Schrauben (0940) am
Lagerhalter (2840) befestigen. Siehe Abbildung 16.
5 Die Kupplungspassfeder (2210) montieren und die Kupplungshälfte auf der
Pumpenwelle montieren.
6 Den Motor wieder an seine richtige Stelle bringen oder das Zwischenstück der
Abstandskupplung anbringen.
7 Die Ausrichtung von Pumpen- und Motorwelle kontrollieren, siehe Abschnitt 3.4.3
"Ausrichten der Kupplung". Gegebenenfalls erneut ausrichten.
Montage der Kupplungsschutzhaube

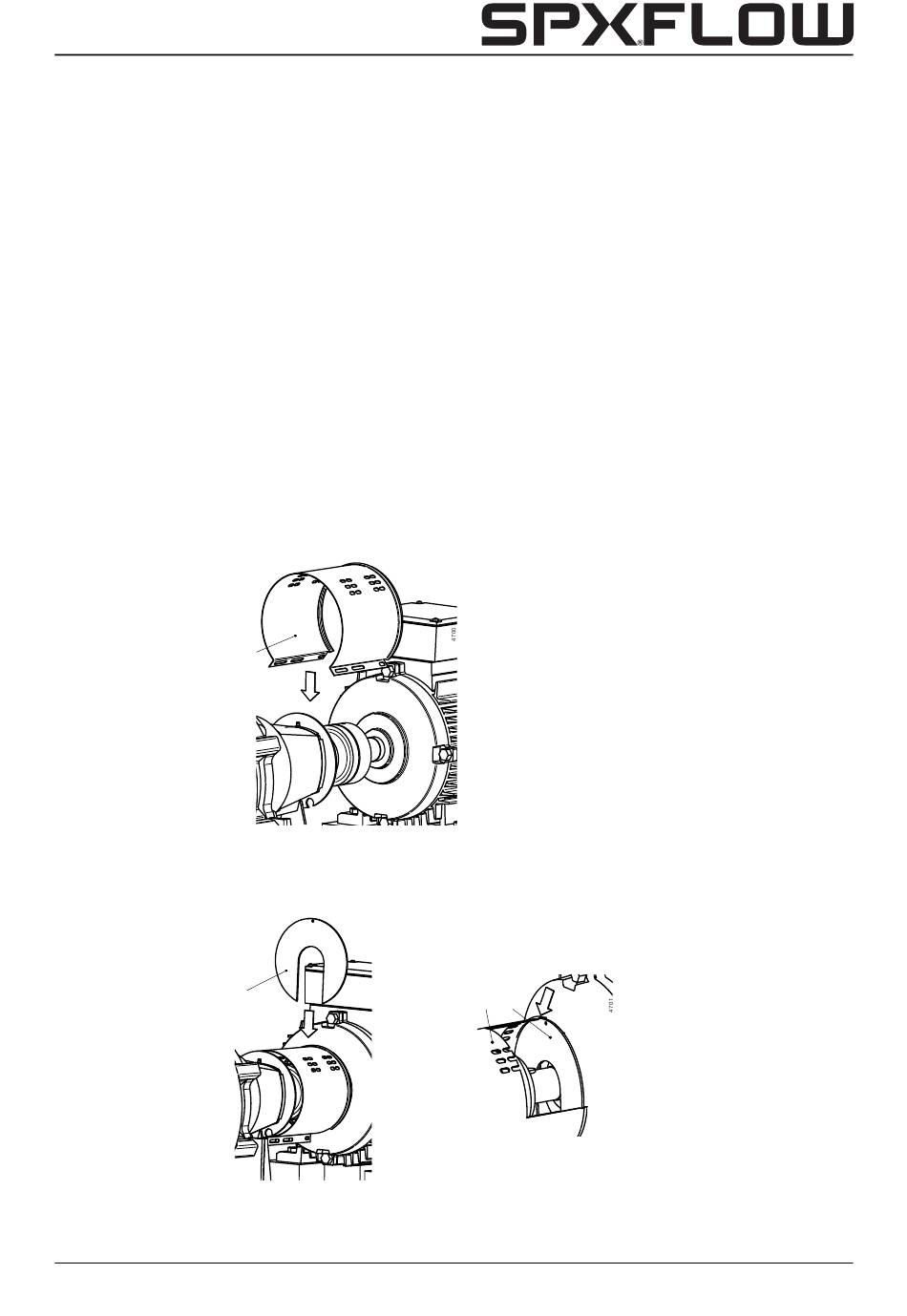

1 Die Schutzhaube (0270) auf der Motorseite montieren. Die ringförmige Rille muss
sich auf der Motorseite befinden.
0270
Abbildung 13:Montieren der Haube auf der Motorseite.
2 Die Montageplatte (0280) über die Motorwelle legen und in die ringförmige Rille der
Schutzhaube stecken.
0280
Abbildung 14:Montieren der Montageplatte auf der Motorseite.
Demontage und Montage
0280
0270
45
