Aufstellen

Aufstellen eines Pumpaggregats

Bei Lieferung als Aggregat sind die Pumpen- und Motorwelle vor Verlassen des Werkes
ausgerichtet worden.
1 Bei fester Aufstellung muss die Grundplatte mit Hilfe von Ausgleichscheiben
waagerecht auf dem Fundament ausgerichtet werden.
2 Danach die Muttern der Fundamentbolzen vorsichtig anziehen.
3 Prüfen Sie die Ausrichtung der Pumpen- und Motorwelle und wenn nötig, neu
ausrichten, siehe Abschnitt 3.4.3 "Ausrichten der Kupplung".

Zusammenbau eines Pumpaggregats

Wenn die Pumpe noch mit dem Elektromotor zusammengebaut werden muss, gehen Sie
wie folgt vor:
1 Die beiden Kupplungshälften auf die Pumpen- bzw. die Motorwelle montieren.
Hinsichtlich des Anzugsdrehmoments der Stellschraube siehe Abschnitt 10.3.3
"Anzugsdrehmomente Stellschraube von Kupplung".
2 Wenn die Größe db der Pumpe (siehe Abbildung 36) nicht mit der IEC-konformen
Größe des Motors übereinstimmt, gleichen Sie den Unterschied durch Unterlegung
von entsprechenden Abstandhaltern unter die Füße der Pumpe bzw. des Motors aus.
3 Die Pumpe auf die Grundplatte stellen. Ausgleichscheiben von 5 mm Dicke unter die
Pumpenfüße und den Lagerstuhlträger legen. Die Pumpe an der Grundplatt
befestigen.
4 Den Elektromotor auf die Grundplatte stellen. Immer Ausgleichscheiben von 5 mm
Dicke unter die Füße des Elektromotors legen. Den Motor so verschieben, dass der
Spalt zwischen den beiden Kupplungshälften 3 mm beträgt.
5 Einige kupferne Ausgleichscheiben unter die Füße des Elektromotors legen. Den
Elektromotor an der Grundplatte befestigen.
6 Die Kupplung gemäß den nachstehenden Vorschriften ausrichten.

Ausrichten der Kupplung

1 Ein Lineal (A) auf die Kupplung legen. So viele kupferne Ausgleichscheiben wie nötig
unterlegen oder entfernen, um den Elektromotor auf die korrekte Höhe zu bringen,
sodass die gerade Kante beide Kupplungshälften über die gesamte Länge berührt,
siehe Abbildung 8.
A
B

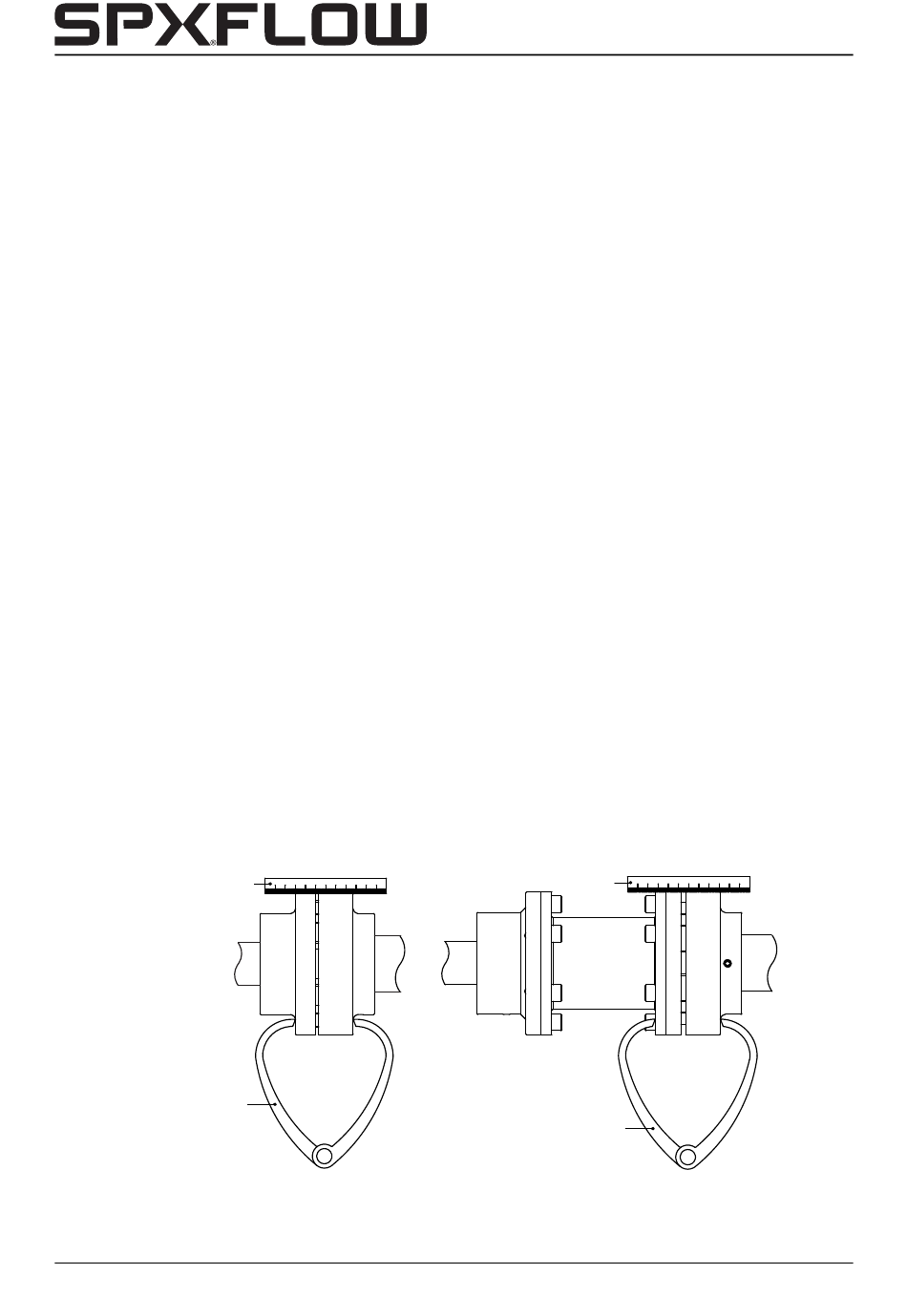

Abbildung 8: Ausrichten der Kupplung mit Hilfe eines Lineals und einem Außentaster.
Anlage
A
B
CC/DE (1906) 7.8
