Ersetzen des Laufrades und des Spaltrings
Das Spiel zwischen Laufrad und Spaltring beträgt bei Lieferung 0,3 mm zum
Durchmesser. Wenn das Spiel durch Verschleiß 0,5-0,7 mm geworden ist, sind Laufrad
und Spaltring zu ersetzen.
Demontage des Laufrades
0110
0120
1320
1860
1340
1820

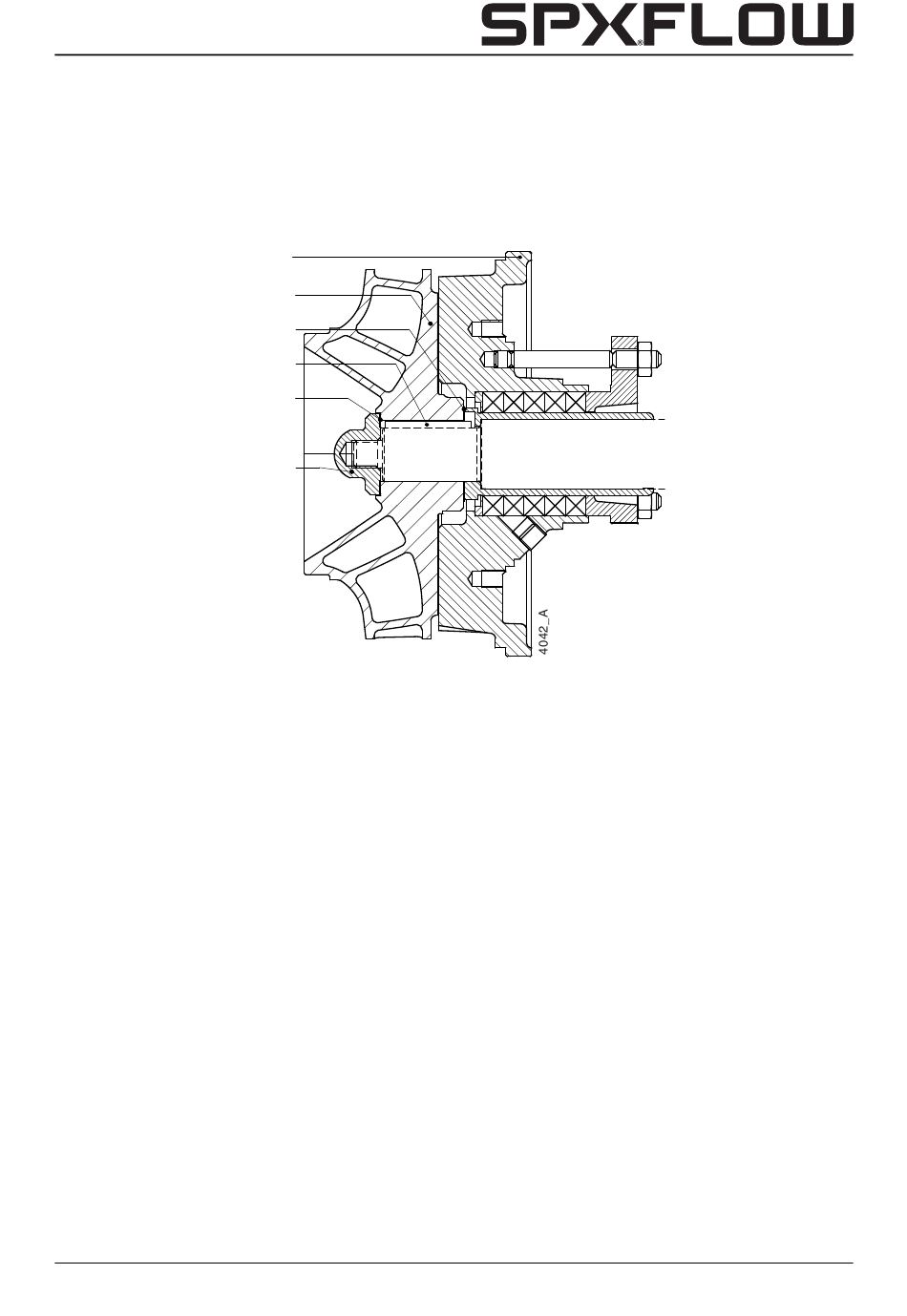

Abbildung 18:Demontage des Laufrades.
Die verwendeten Positionsnummern beziehen sich auf Abbildung 18.
1 Die Back-Pull-Out-Einheit entfernen, siehe Abschnitt 7.4.2 "Demontage der Back-
Pull-Out-Einheit".
2 Hutmutter (1820) und Packung (1340) entfernen. Manchmal ist es erforderlich, die
Mutter vorher zu erhitzen, um die Loctite-Verbindung zu lösen.
3 Das Laufrad (0120) mit einem Kupplungszieher entfernen oder z.B. mit zwei großen
Schraubenziehern zwischen Laufrad und Pumpendeckel (0110) loshebeln.
4 Die Packung (1320) entfernen.
5 Die Laufradpassfeder (1860) entfernen.
Montage des Laufrades
1 Die Laufradpassfeder (1860) in die Passfedernute der Pumpenwelle legen.
2 Die Packung (1320) montieren.
3 Das Laufrad auf die Pumpenwelle drücken.
4 Das Gewinde auf der Pumpenwelle und das Gewinde in der Hutmutter entfetten.
5 Die Packung (1340) montieren.
6 Einen Tropfen Loctite 243 auf das Gewinde geben und die Hutmutter anbringen.
Anzugdrehmoment der Mutter siehe Abschnitt 10.3.2 "Anzugdrehmomente für
Hutmutter".
Demontage und Montage
47
