CC/DE (1906) 7.8
Patronendichtungen C2, C3, CQ3, CD3
Anweisungen für die Montage einer Patronendichtung
Lesen Sie zuerst die nachfolgenden Anweisungen für die Montage einer Patronendich-
tung. Halten Sie sich bei der Montage einer Patronendichtung genau an diese Anwei-
sungen.
• Bei dieser Dichtung handelt es sich um eine komplette Patronendichtung. Das
bedeutet, dass diese Dichtung in einem Stück montiert werden muss und AUF
KEINEN FALL auseinander genommen werden darf!
• Eine Patronendichtung ist ein empfindliches Präzisionsinstrument. Lassen Sie die
Patronendichtung deshalb am besten so lange in der Original-Verpackung, bis Sie
tatsächlich mit der Montage beginnen!
• Die Teile, in die die Dichtung montiert wird, müssen gründlich gesäubert werden.
Sorgen Sie für saubere Arbeitsbedingungen und saubere Hände!
Demontage einer Patronendichtung
1210
1300
1200

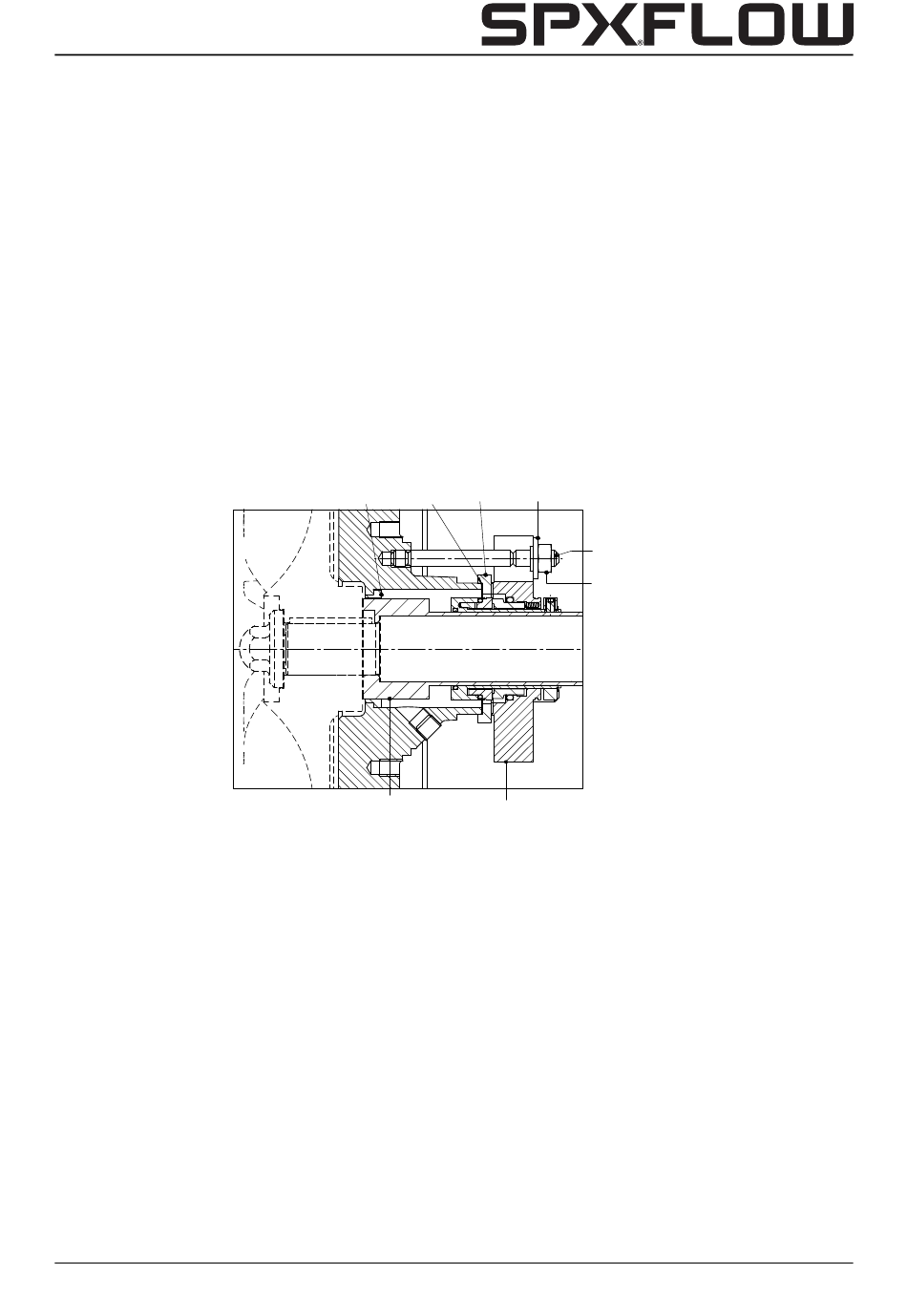

Abbildung 26:Patronendichtungen C....
1 Den Dichtungsschutz entfernen (0276).
2 Die Zentrierhilfe im Deckel der Patronendichtung in die Rille der Dichtmanschette
einpassen, in um die Patronendichtung unbeweglich zu machen.
3 Das Laufrad entfernen, siehe Abschnitt 7.5.1 "Demontage des Laufrades".
4 Muttern (1810) und Unterlegscheiben (1815) entfernen und die Dichtungspatrone
(1220) nach hinten ziehen.
5 Die Position des Pumpendeckels (0110) in Bezug auf den Lagerstuhl (2100)
kennzeichnen. Den Pumpendeckel losschlagen und entfernen (nur für Lagergruppe
3), und zwar einschließlich Reduzierring (1280) und Dichtung (1300).
6 Die komplette Dichtungspatrone von der Pumpenwelle ziehen.
Demontage und Montage
1280
1815
1800
1810
1220
57
