Wellendichtungsgruppe M3

Gleitringdichtung HJ92N

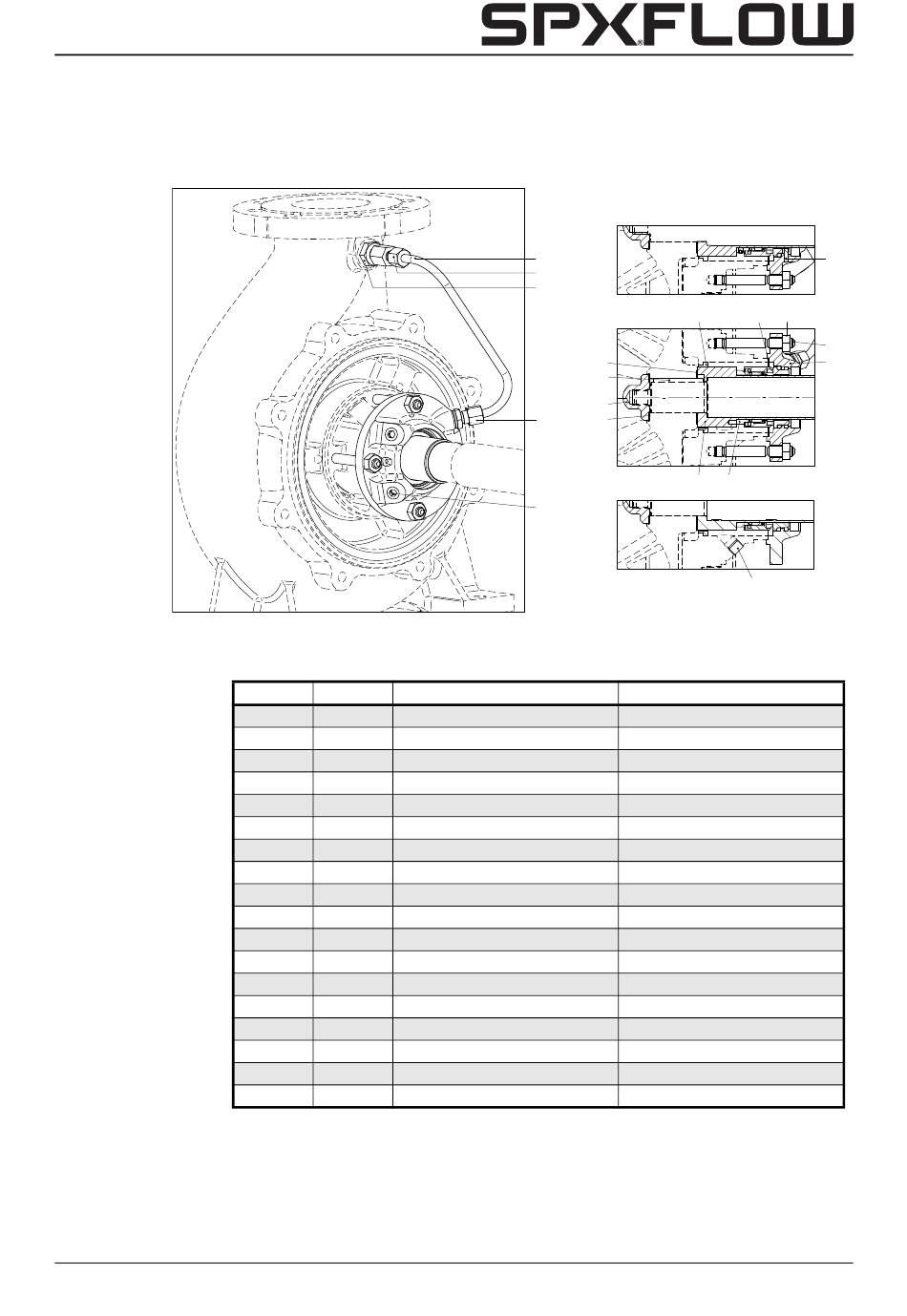

Abbildung 62:Gleitringdichtung HJ92N.

Teileliste Gleitringdichtung HJ92N

Position Menge Beschreibung
1200* 1 Wellenschutzhülse
1210* 1 Drosselbuchse
1220* 1 Gleitringdichtung
1230 1 Deckel für Gleitringdichtung
1270 1 Sicherungsstift
1300* 1 Dichtung
1310 1 Stopfen
1320* 1 Dichtung
1340* 1 Dichtung
1380 2 Stopfen
1410 1 Verschraubung (Bolzen)
1420 1 Rohr
1440 1 Reduziernippel
1450 1 Verschraubung (Gewinde)
1800 4 Stehbolzen
1810 4 Mutter
1820* 1 Hutmutter
1860* 1 Laufradpassfeder
1420
1450
1440
1320
1860
1820
1410 1340
1380
Teile
1270
1210 1300 1810
1800
1230
1200 1220
1310
Werkstoffe
Edelstahl
Edelstahl
-
Edelstahl
Edelstahl
-
Edelstahl
-
-
Edelstahl
Edelstahl
Edelstahl
Edelstahl
Edelstahl
Edelstahl
Edelstahl
Edelstahl
Edelstahl
