CombiChem
9.21
9.21.1
9.21.2
CC/DE (1906) 7.8

Wellendichtungsgruppe CD3

Patronendichtung CD3 - CARTEX DN

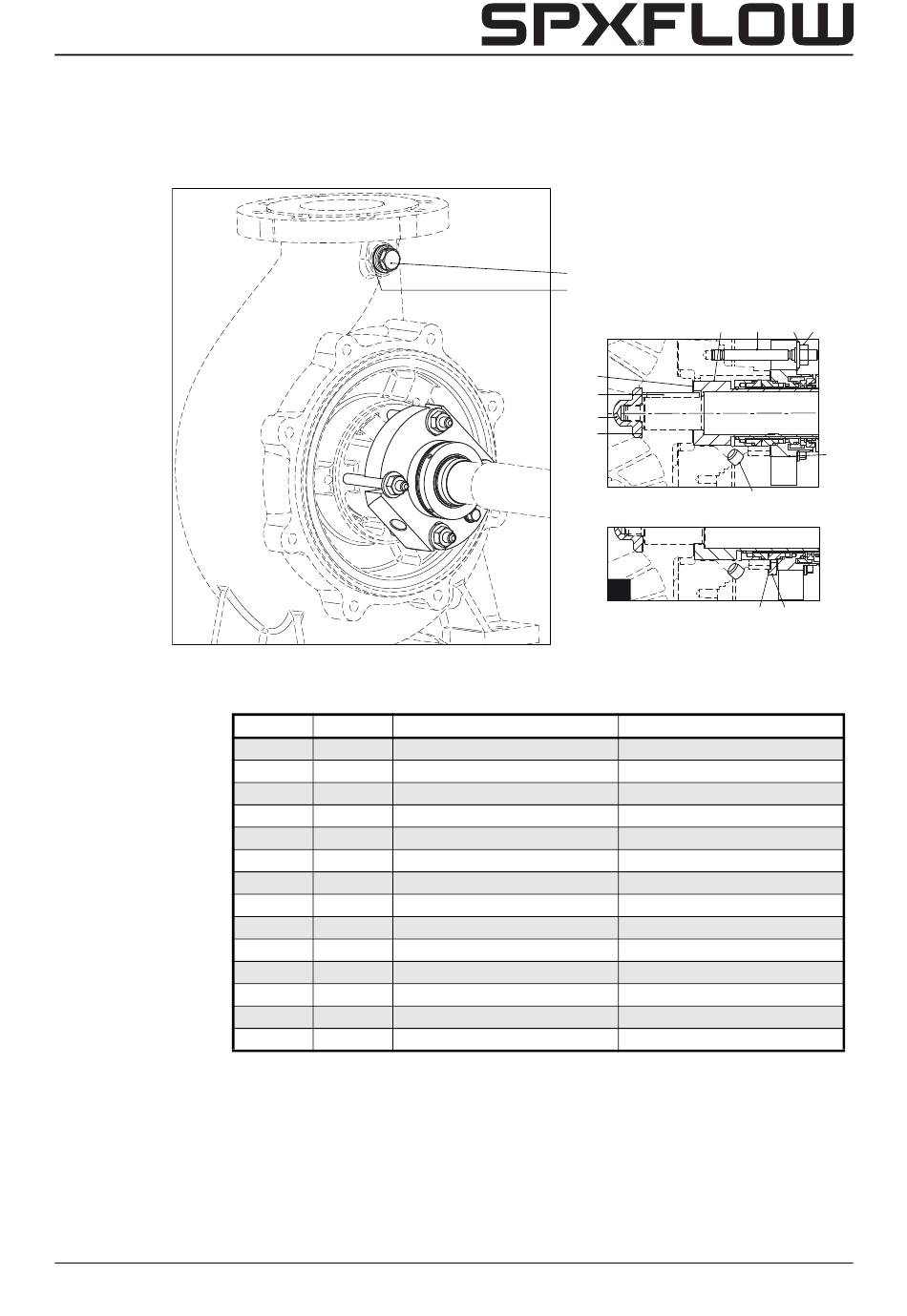

Abbildung 86:Gleitringdichtung CD3 - CARTEX DN (A = Lagergr. 2 und 3).

Teileliste Wellendichtungsgruppe CD3 - CARTEX DN

Position Menge Beschreibung
0320 1 Stopfen
0325 1 Dichtring
1200* 1 Wellenschutzhülse
1220* 1 Patronendichtung
1280 1 Reduzierring
1300* 1 Dichtung
1310 1 Stopfen
1320* 1 Dichtung
1340* 1 Dichtung
1800 4 Stehbolzen
1810 4 Mutter
1815 4 Unterlegscheibe
1820* 1 Hutmutter
1860* 1 Laufradpassfeder
Position 1280 und 1300 nur für Lagergruppen 2 und 3.
0320
0325
1320
1860
1820
1340
Teile
1200 1800 1815 1810
1310
A
1300 1280
Werkstoffe
Edelstahl
PTFE
Edelstahl
-
Edelstahl
-
Edelstahl
-
-
Edelstahl
Edelstahl
Edelstahl
Edelstahl
Edelstahl
1220
149
