Patronendichtung C2 - Unitex Mit Konischer Bohrung Und Plan; Teileliste Wellendichtungsgruppe C2 - Unitex Mit Konischer Bohrung Und Plan - SPX Flow CombiChem Betriebsanleitung

Inhaltsverzeichnis

Werbung

9.18.5
9.18.6
140

Patronendichtung C2 - UNITEX mit konischer Bohrung und Plan 11

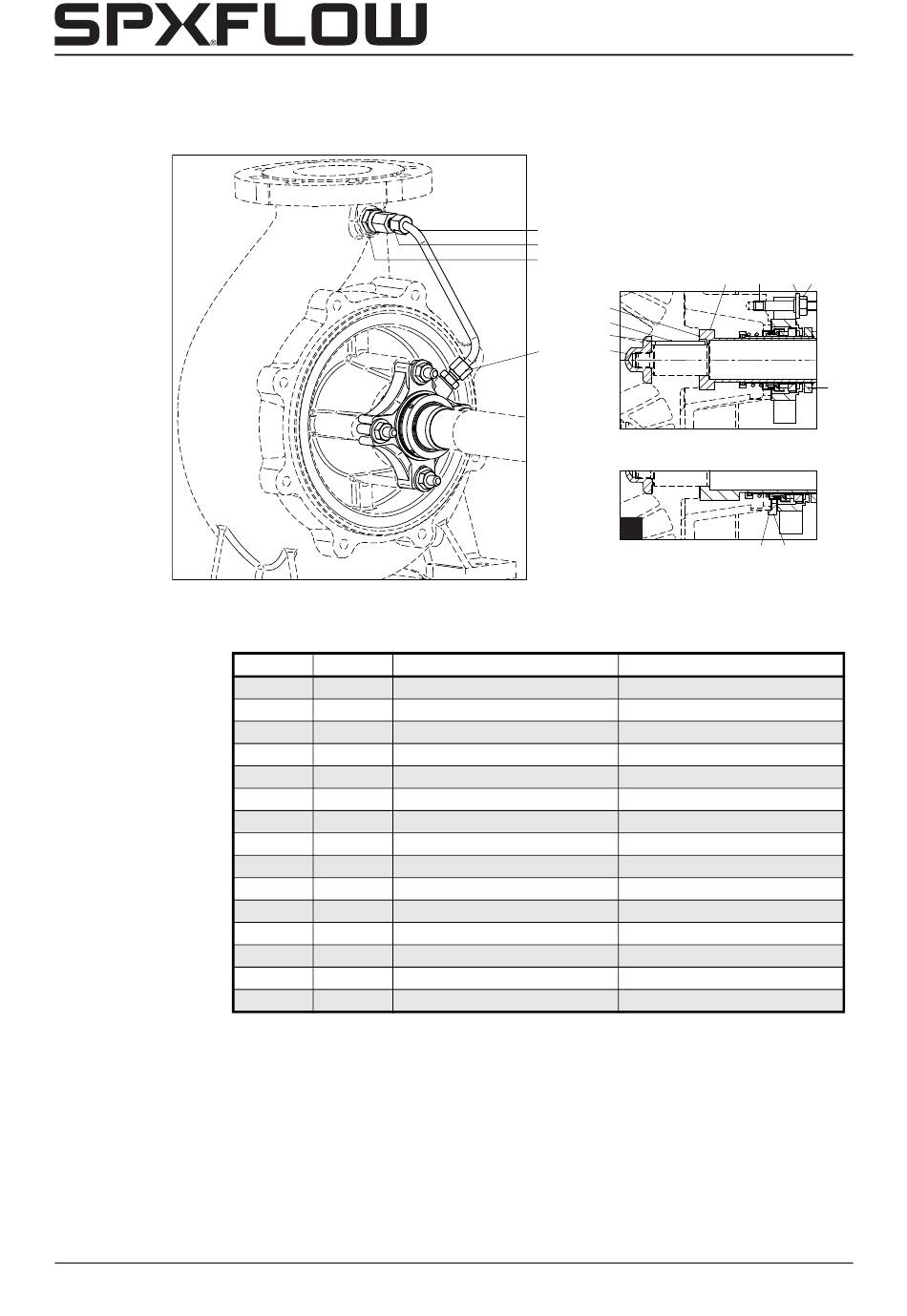

Abbildung 79:Gleitringdichtung C2 - UNITEX (A = Lagergr. 2 und 3).

Teileliste Wellendichtungsgruppe C2 - UNITEX mit konischer Bohrung und Plan 11

Position
Menge Beschreibung
1200*
1
Wellenschutzhülse
1220*
1
Patronendichtung
1280
1
Reduzierring
1300*
1
Dichtung
1320*
1
Dichtung
1340*
1
Dichtung
1410
1
Verschraubung (Bolzen)
1420
1
Rohr
1440
1
Reduziernippel
1450
1
Verschraubung (Gewinde)
1800
4
Stehbolzen
1810
4
Mutter
1815
4
Unterlegscheibe
1820*
1
Hutmutter
1860*
1
Laufradpassfeder
1420
1450
1440
1320
1860
1340
1410
1820
Teile
1200
1800
1815 1810
A
1300
1280
Werkstoffe
Edelstahl
-
Edelstahl
-
-
-
Edelstahl
Edelstahl
Edelstahl
Edelstahl
Edelstahl
Edelstahl
Edelstahl
Edelstahl
Edelstahl
CC/DE (1906) 7.8
1220
