Demontage der Lagerung L3 (Standard, ölgeschmiert)
2100
2810
2120
2110

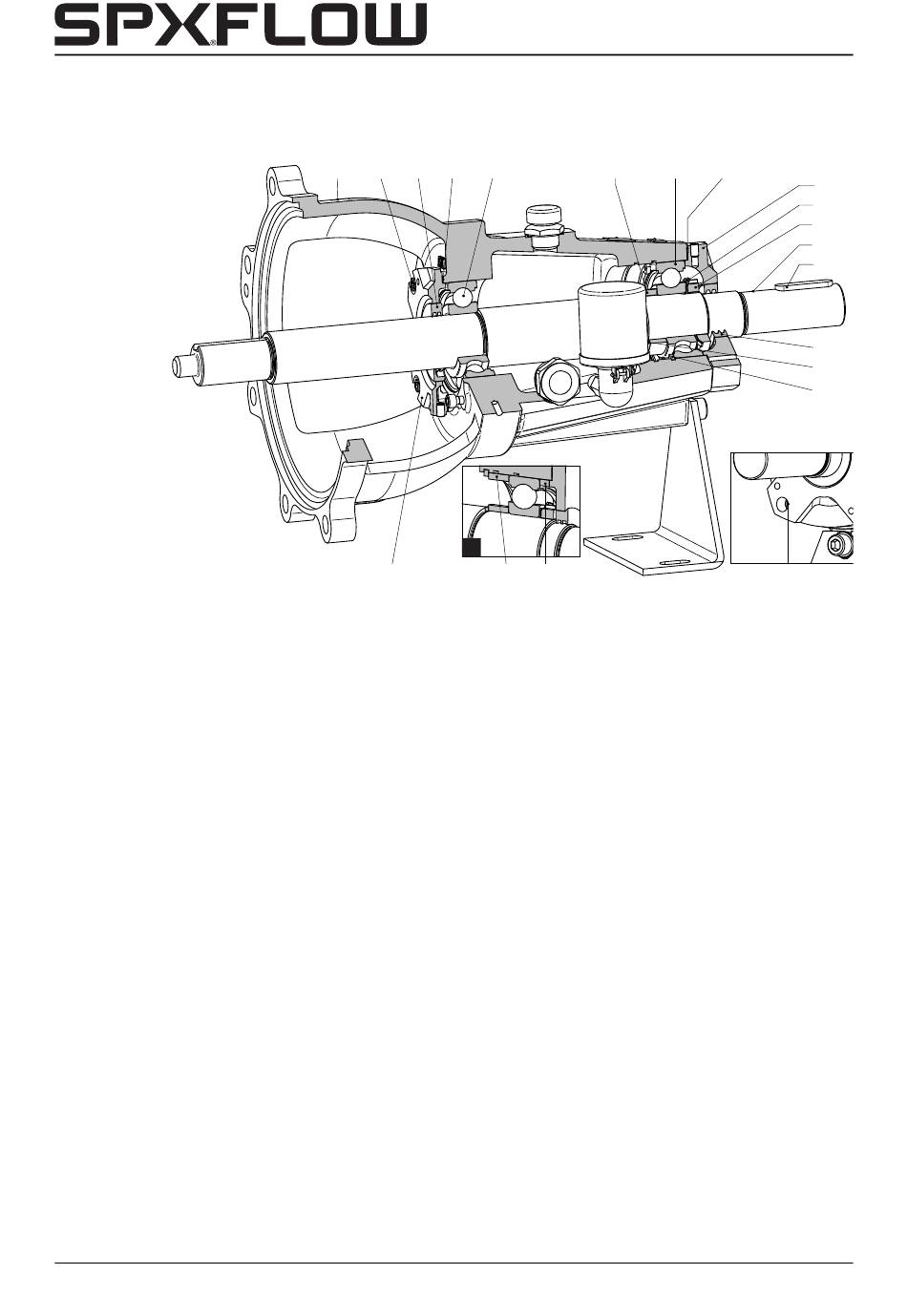

Abbildung 28:Lager L3 (fettgeschmiert, Standard). (A = Schmiergruppe 3).
Die verwendeten Positionsnummern beziehen sich auf Abbildung 28.
1 Laufrad und Wellendichtung demontieren.
2 Die Kupplung mit einem Kupplungszieher und dann die Kupplungspassfeder (2210)
entfernen.
3 Die Zylinderkopfschrauben (2810 und 2815) lösen und die Lagerdeckel (2110 und
2115), die Packungen (2160) und (nur für die Lagergruppe 3) die Abstandbüchse
(2370) entfernen.
4 Stellen Sie sicher, dass die Labyrinthringe (2120 und 2125) nicht beschädigt sind.
Bei Bedarf ersetzen.
5 Auf die Laufradseite der Pumpenwelle (2200) klopfen, um die Lager aus dem
Lagerstuhl zu lösen. Einen Kunststoffhammer verwenden, um das Gewinde nicht zu
beschädigen.
6 Den Innensicherungsring (2300) entfernen, sobald das erste Lager (2240) aus dem
Lagerstuhl gekommen ist. Danach die Pumpenwelle mit den Lagern aus dem
Lagerstuhl herausholen.
7 Die Lippe des Sicherungsbleches (2570) aus der Wellenmutter (2560) schlagen und
die Wellenmutter losdrehen.
8 Die Lager von der Pumpenwelle entfernen.
9 Die Abstandbüchse (2350), den Einstellringe (2340), den Einstellring (2380) (nicht
bei Lagergruppe 3) vom Innensicherungsring (2300) abenehmen.
Demontage und Montage
2160
2230
2350
A
2380
2370
2240
2160
2115
2570
2560
2200
2210
2125
2340
2300
2815
