Stopfbuchspackung S3

Stopfbuchspackung S3

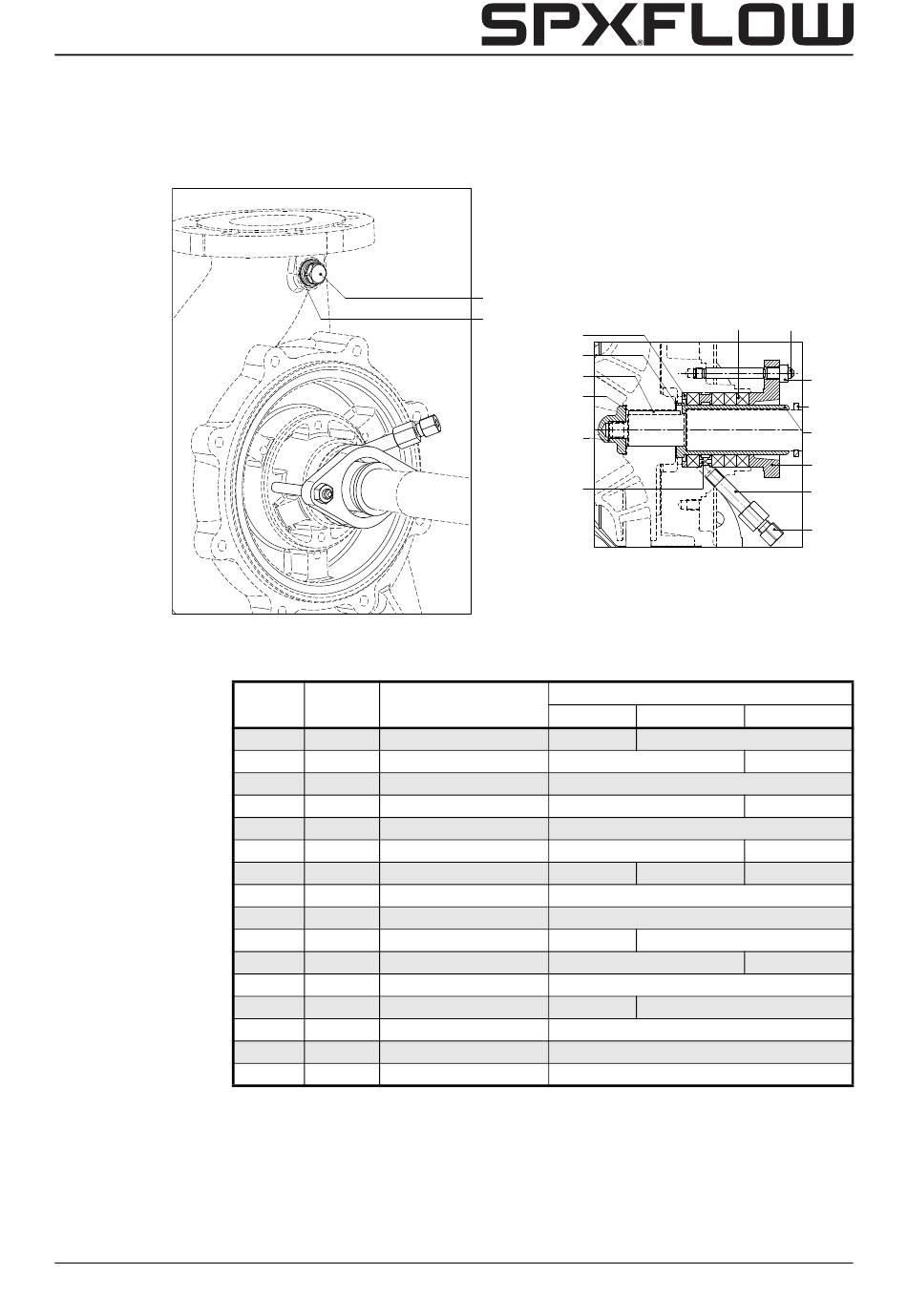

Abbildung 54:Stopfbuchspackung S3.

Teileliste Stopfbuchspackung S3

Position Menge Beschreibung
0320 1 Stopfen
0325 1 Dichtring
1100* 1 Wellenschutzhülse
1110* 1 Grundring
1120* 4 Stopfbuchspackung
1130* 1 Sperrring
1140 1 Stopfbuchsbrille
1320* 1 Dichtung
1340* 1 Dichtung
1400 1 Muffe
1410 1 Rohrkupplung
1800 2 Stehbolzen
1810 2 Mutter
1820* 1 Hutmutter
1860* 1 Laufradpassfeder
2220* 1 Spritzring
0320
0325
1110
1320
1860
1340
1820
1130
Gusseisen
Stahl
Gusseisen
Stahl
Messing
Teile
1120 1800
Werkstoffe
Bronze Edelstahl
Edelstahl
Kupfer PTFE
Edelstahl
Bronze Edelstahl
-
Bronze Edelstahl
Bronze Edelstahl
-
-
Edelstahl
Messing Edelstahl
Edelstahl
Edelstahl
Edelstahl
Edelstahl
Gummi
1810
2220
1100
1140
1400
1410
111
