7.10
7.10.1
60
Lagerkonstruktionen L1, L2, L3, L4
Demontage der Lagerung L1 (Standard, fettgeschmiert)
2100

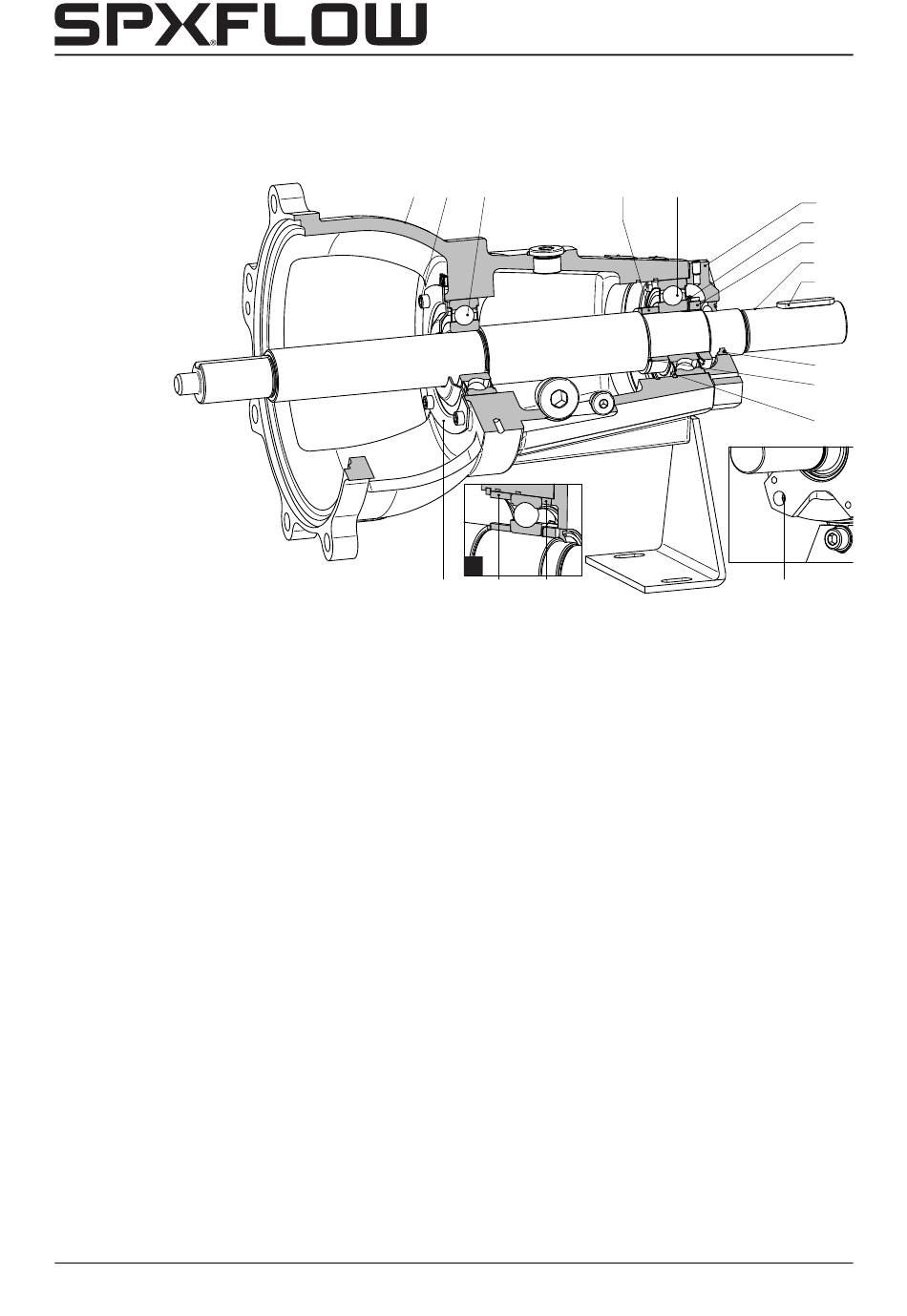

Abbildung 27:Lager L1 (fettgeschmiert, Standard). (A = Schmiergruppe 3).
Die verwendeten Positionsnummern beziehen sich auf Abbildung 27.
1 Laufrad und Wellendichtung demontieren.
2 Die Kupplung mit einem Kupplungszieher und dann die Kupplungspassfeder (2210)
entfernen.
3 Die Zylinderkopfschrauben (2810 und 2815) lösen und die Lagerdeckel (2110 und
2115) und (nur für die Lagergruppe 3) die Abstandbüchse (2370) entfernen.
4 Stellen Sie sicher, dass die Öldichtung (2185) nicht beschädigt sind. Falls
erforderlich ersetzen.
5 Auf die Laufradseite der Pumpenwelle (2200) klopfen, um die Lager aus dem
Lagerstuhl zu lösen. Einen Kunststoffhammer verwenden, um das Gewinde nicht zu
beschädigen.
6 Den Innensicherungsring (2300) entfernen, sobald das erste Lager (2240) aus dem
Lagerstuhl gekommen ist. Danach die Pumpenwelle mit den Lagern aus dem
Lagerstuhl herausholen.
7 Die Lippe des Sicherungsbleches (2570) aus der Wellenmutter (2560) schlagen und
die Wellenmutter losdrehen.
8 Die Lager von der Pumpenwelle entfernen.
9 Die Abstandbüchse (2350), den Einstellringe (2340), den Einstellring (2380) (nicht
bei Lagergruppe 3) auf dem Innensicherungsring (2300) anbringen.
Demontage und Montage
2810
2230
A
2110
2380 2370
2350
2240
2815
CC/DE (1906) 7.8
2115
2570
2560
2200
2210
2185
2340
2300
