7.10.7
66
Demontage der Lagerung L4 (verstärkt, ölgeschmiert)
2100
2810
2120

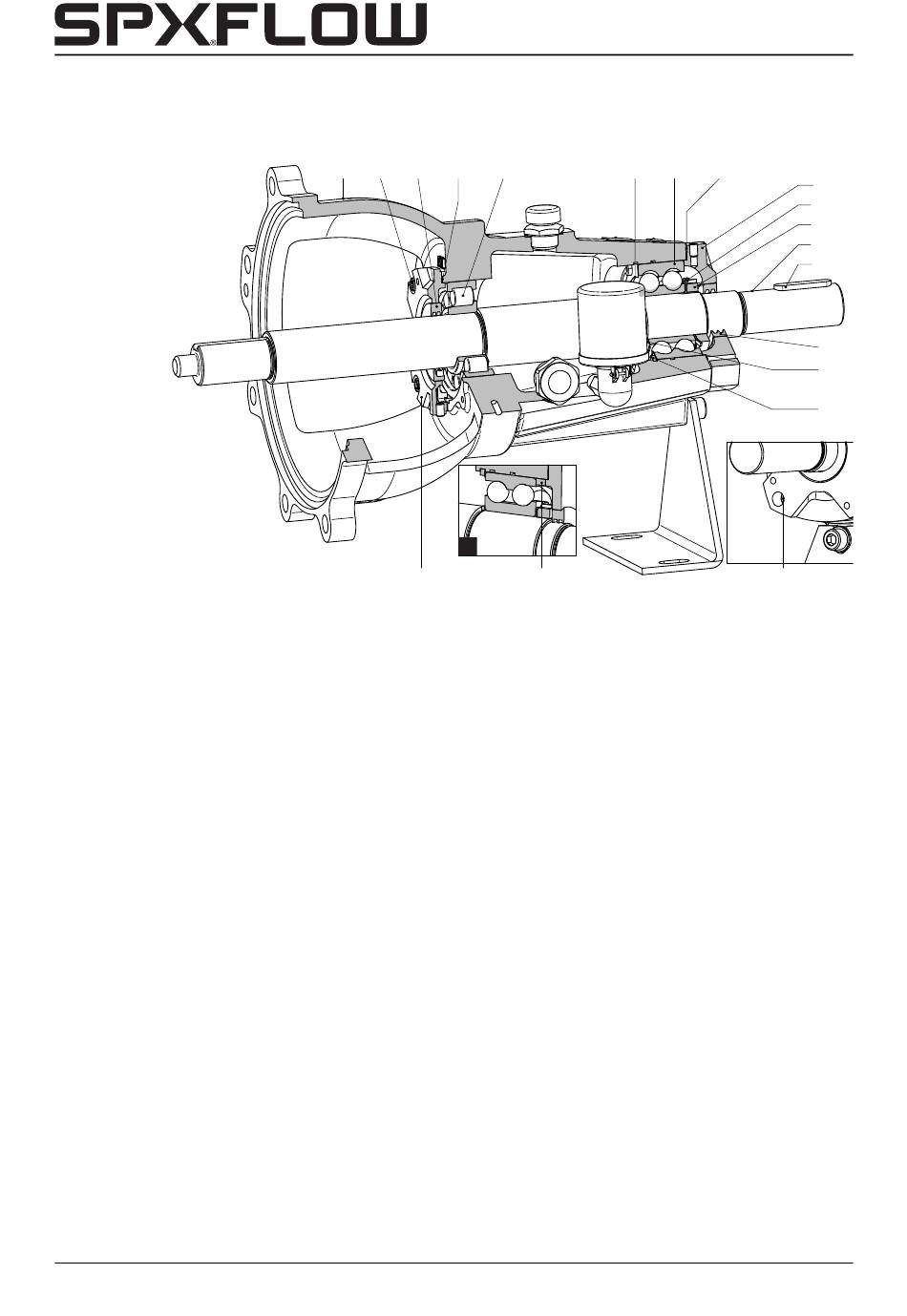

Abbildung 30:Lager L4 (fettgeschmiert, Standard). (A = Schmiergruppe 3).
Die verwendeten Positionsnummern beziehen sich auf Abbildung 30.
1 Laufrad und Wellendichtung demontieren.
2 Die Kupplung mit einem Kupplungszieher und dann die Kupplungspassfeder (2210)
entfernen.
3 Die Zylinderkopfschrauben (2810 und 2815) lösen und die Lagerdeckel (2110 und
2115), die Packungen (2160) und (nur für die Lagergruppe 3) die Abstandbüchse
(2370) entfernen.
4 Stellen Sie sicher, dass die Radialwellendichtringe (2120 und 2125) nicht
beschädigt sind. Bei Bedarf ersetzen.
5 Auf die Laufradseite der Pumpenwelle (2200) klopfen, um die Lager aus dem
Lagerstuhl zu lösen. Einen Kunststoffhammer verwenden, um das Gewinde nicht zu
beschädigen.
6 Den Innensicherungsring (2300) entfernen, sobald das erste Lager (2260) aus dem
Lagerstuhl gekommen ist. Danach die Pumpenwelle mit den Lagern aus dem
Lagerstuhl herausholen.
7 Die Lippe des Sicherungsbleches (2570) aus der Wellenmutter (2560) schlagen und
die Wellenmutter losdrehen. Die Lager von der Pumpenwelle entfernen.
8 Den Einstellring (2340), den Einstellring (2340) und den inneren Sicherungsring
(2300) entfernen.
Demontage und Montage
2160
2250
A
2110
2370
2330 2260
2160
2815
CC/DE (1906) 7.8
2115
2570
2560
2200
2210
2125
2340
2300
