7.5.3
7.5.4
48
Demontage des Spaltrings
Nach der Demontage der Back-Pull-Out-Einheit (siehe Abschnitt 7.4.2 "Demontage der
Back-Pull-Out-Einheit") kann der Spaltring entfernt werden. Dieser Ring sitzt meistens
so fest, dass er nicht unbeschädigt demontiert werden kann.
b
d

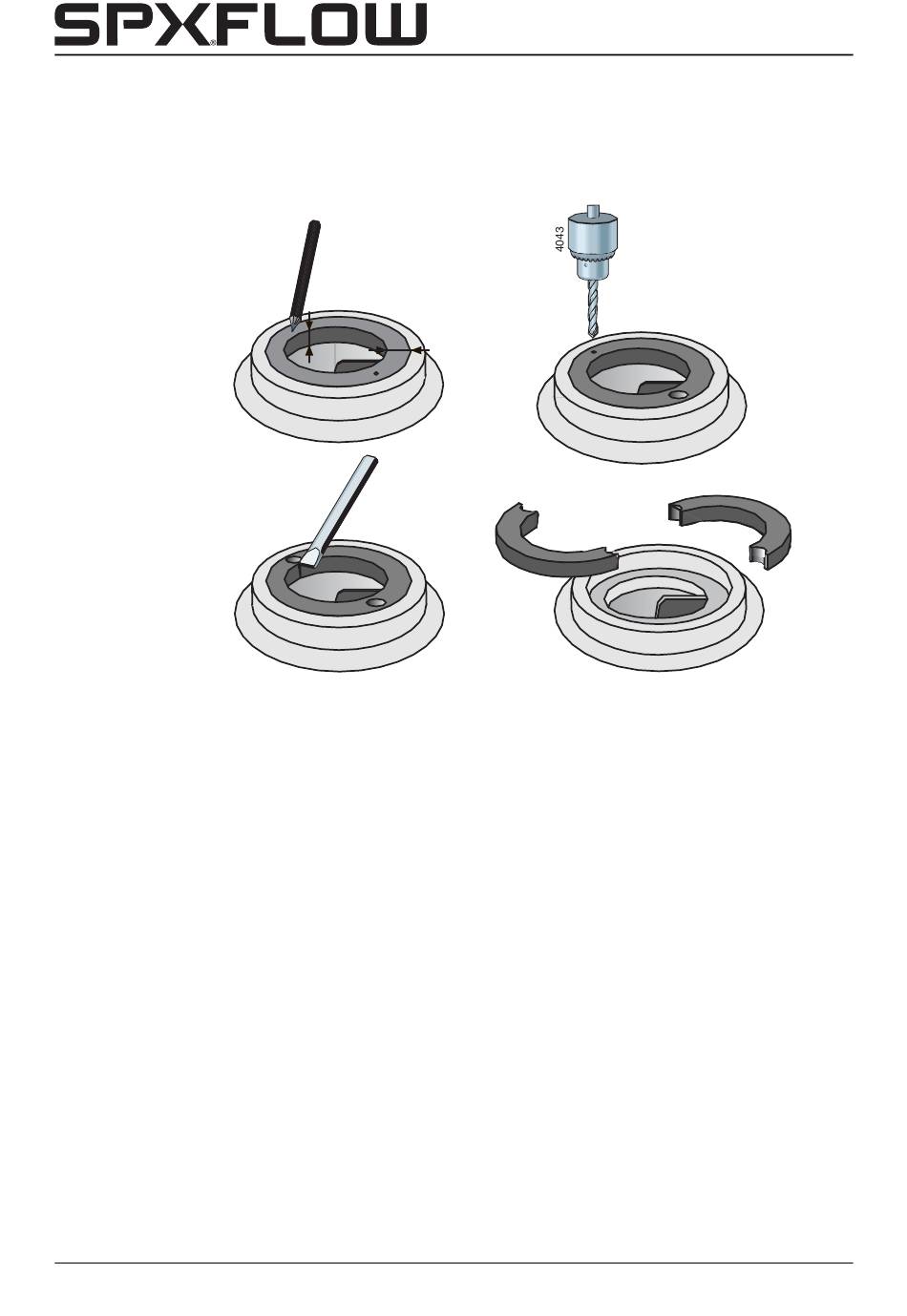

Abbildung 19:Entfernen des Spaltrings.
1 Die Dicke (d) und Breite (b) des Ringes messen, siehe Abbildung 19 A.
2 An zwei einander gegenüberliegenden Stellen in der Mitte des Rands des Ringes ein
kleines Zentrierloch schlagen, siehe Abbildung 19 B.
3 Mit einem Bohrer mit einem etwas kleineren Durchmesser als die Dicke (d) des
Ringes zwei Löcher in den Ring bohren, siehe Abbildung 19 C. Nicht tiefer als die
Dicke (d) des Rings bohren. Achten Sie darauf, dass der Passrand des
Pumpengehäuses nicht beschädigt wird.
4 Danach mit einem Meißel die restliche Ringdicke durchschlagen. Der Ring kann jetzt
in zwei Teilen aus dem Pumpengehäuse herausgenommen werden, siehe Abbildung
19 D.
5 Das Pumpengehäuse reinigen und Bohrmehl und Metallsplitter sorgfältig entfernen.
Montage des Spaltrings
1 Den Rand des Pumpengehäuses, wo der Spaltring montiert werden muss, reinigen
und entfetten.
2 Den Außenrand des Spaltrings entfetten und einige Tropfen Loctite 641 aufbringen.
3 Den Spaltring im Pumpengehäuse anbringen. Achten Sie darauf, dass dieser
nicht schief eingepresst wird!
Demontage und Montage
A
C
B
D
CC/DE (1906) 7.8
