Demontage der Lagerung L5 (verstärkt, fettgeschmiert, einstellbar)
Die verwendeten Positionsnummern beziehen sich auf Abbildung 33.
2100
2810
2180

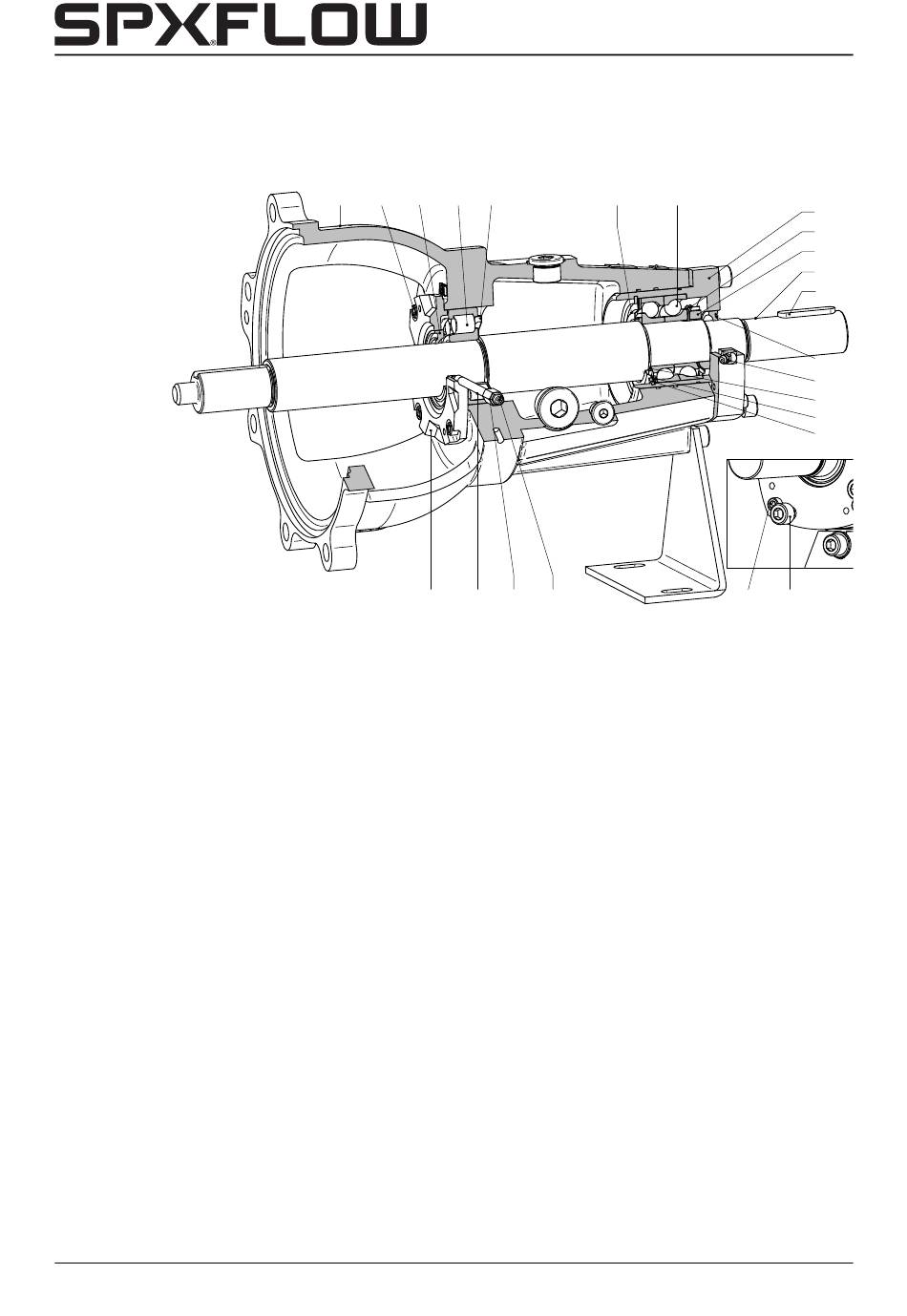

Abbildung 31:Lagerung L5 ( verstärkt, fettgeschmiert, einstellbar).
1 Laufrad und Wellendichtung demontieren.
2 Die Kupplung mit einem Kupplungszieher und dann die Kupplungspassfeder (2210)
entfernen.
3 Rohr (2177) vom Lagerdeckel (2110) entfernen.
4 Die Zylinderkopfschrauben (2810 und 2815) lösen und den Lagerdeckel (2110)
entfernen.
5 Auf der Laufradseite auf die Pumpenwelle (2200) klopfen, bis der Lagerhalter (2840)
mit den Lagern (2260) aus dem Lagerstuhl kommt. Einen Kunststoffhammer
verwenden, um das Gewinde nicht zu beschädigen. Die Pumpenwelle mit den Lagern
aus dem Lagerstuhl holen.
6 Den Innensicherungsring (2300) und den Einstellring (2340) entfernen und den
Lagerhalter (2840) von den Lagern abziehen.
7 Die Lippe des Sicherungsbleches (2570) aus der Wellenmutter (2560) schlagen und
die Wellenmutter losdrehen.
8 Die Lager von der Pumpenwelle entfernen.
9 Die Nilosringe (2310 und 2320), die Einstellringe (2340) (2x) und (2340) und den
inneren Sicherungsring (2300) entfernen.
