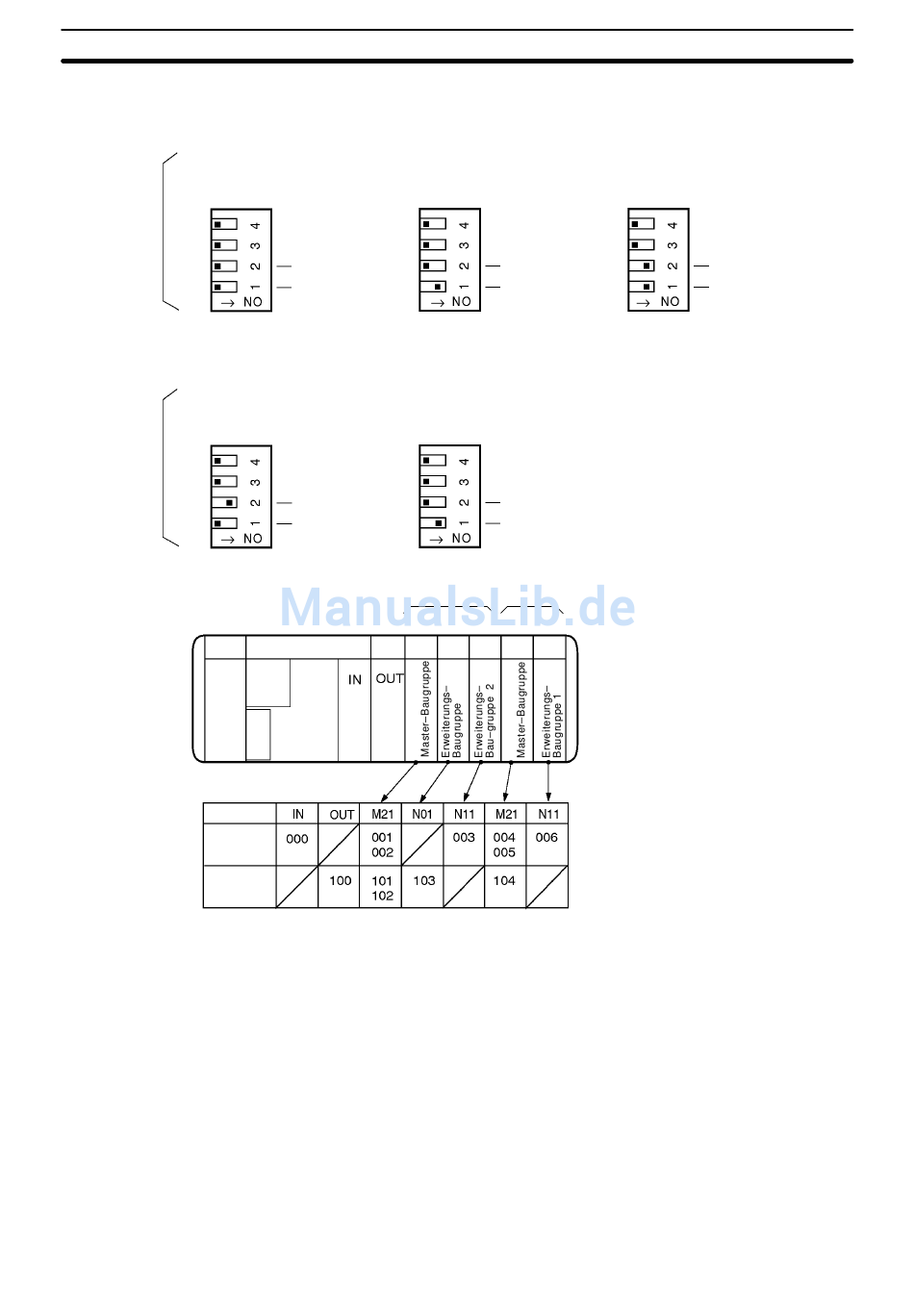

Wortzuweisung

Master (G7M21)
Eingänge: 2 Worte
Ausgänge: 2 Worte
System 1
Master (G7M21)
Eingänge: 2 Worte
Ausgänge: 1 Wort
System 2
CQM1H/CQM1
Einheit
Eingangs–
wort
Ausgangs–
wort
4-1-2 Vorsichtsmaßnahmen
An die Baugruppen–Nr. 2 können nur Slaves mit 8 oder 16 E/A angeschlossen,
nicht aber Slaves mit 4 E/As.
Erweiterungs–Master (G7N01)
Einstellung: Baugruppen–Nr.1
Ausgänge: 1 Wort
Anzahl der
Ausgangsworte
Anzahl der
Eingangsworte
Erweiterungs–Master (G7N11)
Einstellung: Baugruppen–Nr. 1
Eingänge: 1 Wort
Anzahl der
Ausgangsworte
Anzahl der
Eingangsworte
System 1
E/AAusg.
16 16
Eing. Ausg.
Vermeiden Sie die folgenden Fälle, die zu einer zu komplexen Wortzuweisung
und Verdrahtung führen.
Erweiterungs–Master–Baugruppe–Nr. außerhalb der Installationsreihen-
folge
Beachten Sie die Wortzuweisung der Erweiterungs–Master–Baugruppe 1 und
2.
Wird jeweils eine Erweiterungs–Master–Baugruppe getrennt für den Eingangs–
und den Ausgangsbereich eingesetzt, sollte darauf geachtet werden, dass die
Erweiterungs–Baugruppennummern und die Baugruppe 1/Baugruppe 2–Sla-
ve–Adressen nicht vertauscht werden.
Ein Slave mit 4 E/A kann nicht an einen Erweiterungs–Master angeschlossen
werden, dem die Baugruppen–Nr.2 zugewiesen wurde.
Erweiterungs–Master (G7N11)
Einstellung: Baugruppen–Nr. 2
Eingänge: 1 Wort
Baugruppen–Nr.
Anzahl der
Ausgangsworte
Baugruppen–Nr.
Anzahl der
Eingangsworte
System 2
Eing. E/A Eing.
Abschnitt 4-1
Baugruppen–Nr.
Anzahl der
Eingangsworte
