Omron CQM1H Handbuch Seite 159

Betrieb ohne Handkonsole CQM1-TU001
4-1-2 E3C-MA11 Fotoschalter
Empfindlichkeitseinstellung
Maximale Empfindlichkeitseinstellung
1, 2, 3...
Hinweis Die maximale Empfindlichkeit der Sensorbaugruppe kann automatisch ein-
Einlernen ohne Messobjekt
(nur für diffuse
Reflexionssensoren)
1, 2, 3...
Hinweis Die Empfindlichkeit des E3C-MA11 wird auf Maximum eingestellt, wenn das
Einlernen mit Messobjekt
1, 2, 3...
168
Es stehen drei Empfindlichkeitseinstellungsmethoden zu Verfügung. Wählen
Sie je nach Anwendung das bestmögliche Verfahren aus.
1. Stellen Sie den Betriebsarten–Wahlschalter auf SET. Wenn Sie einen Licht-
leiter verwenden, richten Sie die optische Achse mit Hilfe der Blinkfunktion
des Sensors aus.
2. Drücken Sie die Teach–Taste für mindestens 3 Sek. Die Teach–Anzeige
wechselt innerhalb von 3 Sek. von orange auf grün.
3. Stellen Sie den Betriebsarten–Wahlschalter auf RUN, um die maximale
Empfindlichkeitseinstellung des E3C-MA11 abzuschließen.
gestellt werden, unabhängig von dem eingestellten Abstand und dem Licht–
eintritt.
Wenn ein Hintergrundobjekt die Einstellung der maximalen Empfindlichkeit des
E3C-MA11 beeinflusst, wenden Sie das folgende Verfahren an.
1. Platzieren Sie den Sensorkopf im Messbereich des Sensors.
2. Stellen Sie den Betriebsarten–Wahlschalter auf SET.
3. Drücken Sie die Teach–Taste. Die Teach–Anzeige (orange) leuchtet.
4. Stellen Sie den Betriebsarten–Wahlschalter auf RUN. Wenn das Einlernen
erfolgreich war, leuchtet die Stabilitätsanzeige (grün). Wenn das Einlernen
nicht erfolgreich war, blinkt die Stabilitätsanzeige. In diesem Fall stellen Sie
sicher, dass das Sensorkabel ordnungsgemäß angeschlossen ist; ändern
Sie anschließend den eingestellten Erfassungsbereich und wiederholen
Sie den Vorgang von Schritt 2.
Einlernen bei geringem Licht ausgeführt wird, oder wenn der Sensorkopf sich
nicht innerhalb des Messbereichs befindet. Wenn nach dem Einlernen keine
stabile Objekterfassung möglich ist, gehen Sie beim Einlernen mit einem
Messobjekt wie folgt vor.
Einlernen mit einem Messobjekt wird empfohlen, wenn eine feine Erfassung er-
forderlich ist.
1. Platzieren Sie den Sensorkopf im Messbereich des Sensors.
2. Stellen Sie den Betriebsarten–Wahlschalter auf SET. Wenn Sie einen Licht-
leiter verwenden, richten Sie die optische Achse mit Hilfe der Blinkfunktion
des Sensors aus.
3. Plazieren Sie das Objekt auf der Erfassungspositon und drücken Sie die
Teach–Taste.

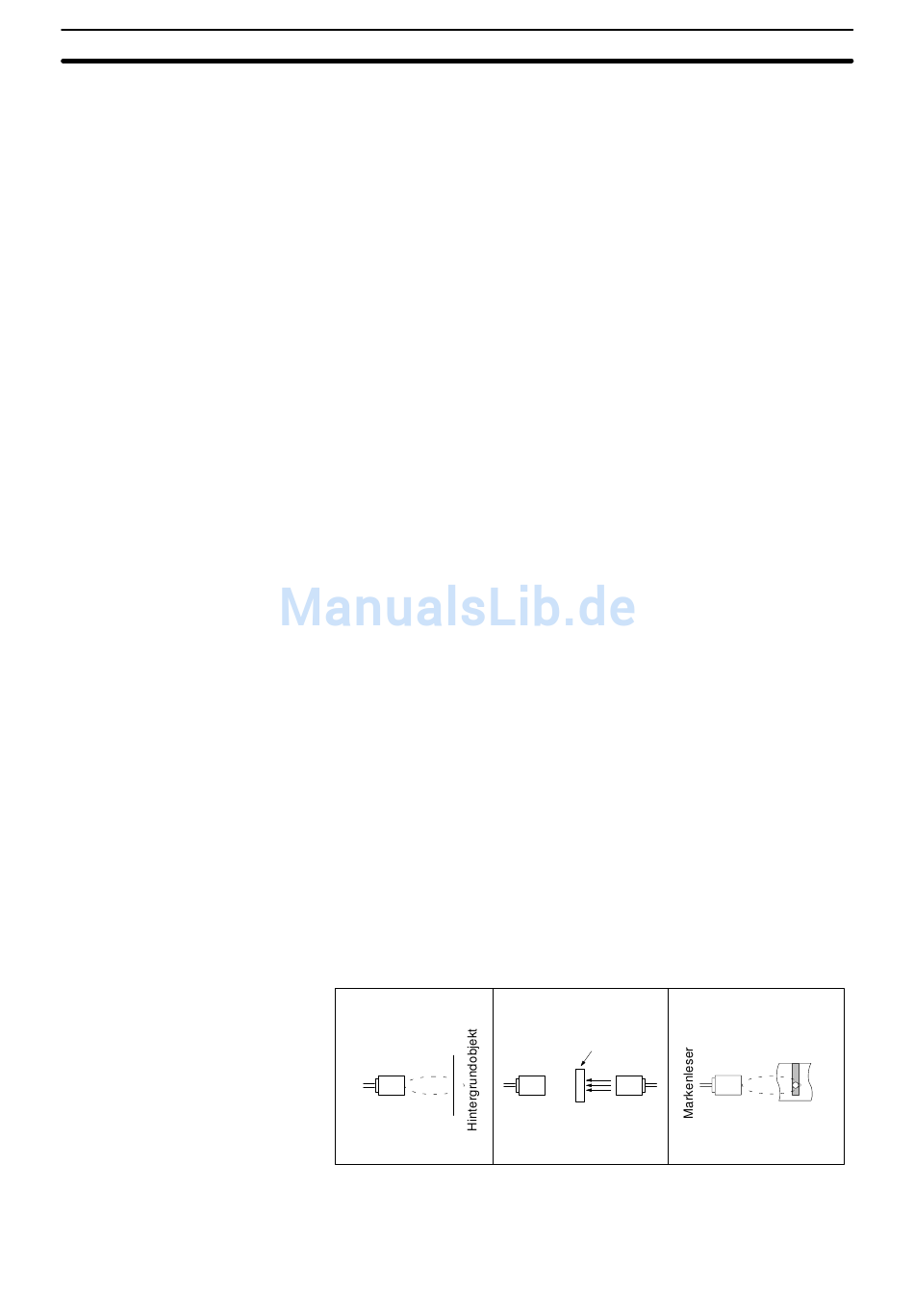

Kein Messobjekt
É
É
É
Die Teach–Anzeige wechselt auf orange.
4. Bewegen Sie das Objekt und drücken Sie die Teach–Taste. Wenn das Ein-
lernen erfolgreich war, wechselt die Teach–Anzeige von orange auf grün.
Zu erfassendes Objekt
Abschnitt 4-1
Markierung erfasst
