Kapitel 3 – Elektrische Installation

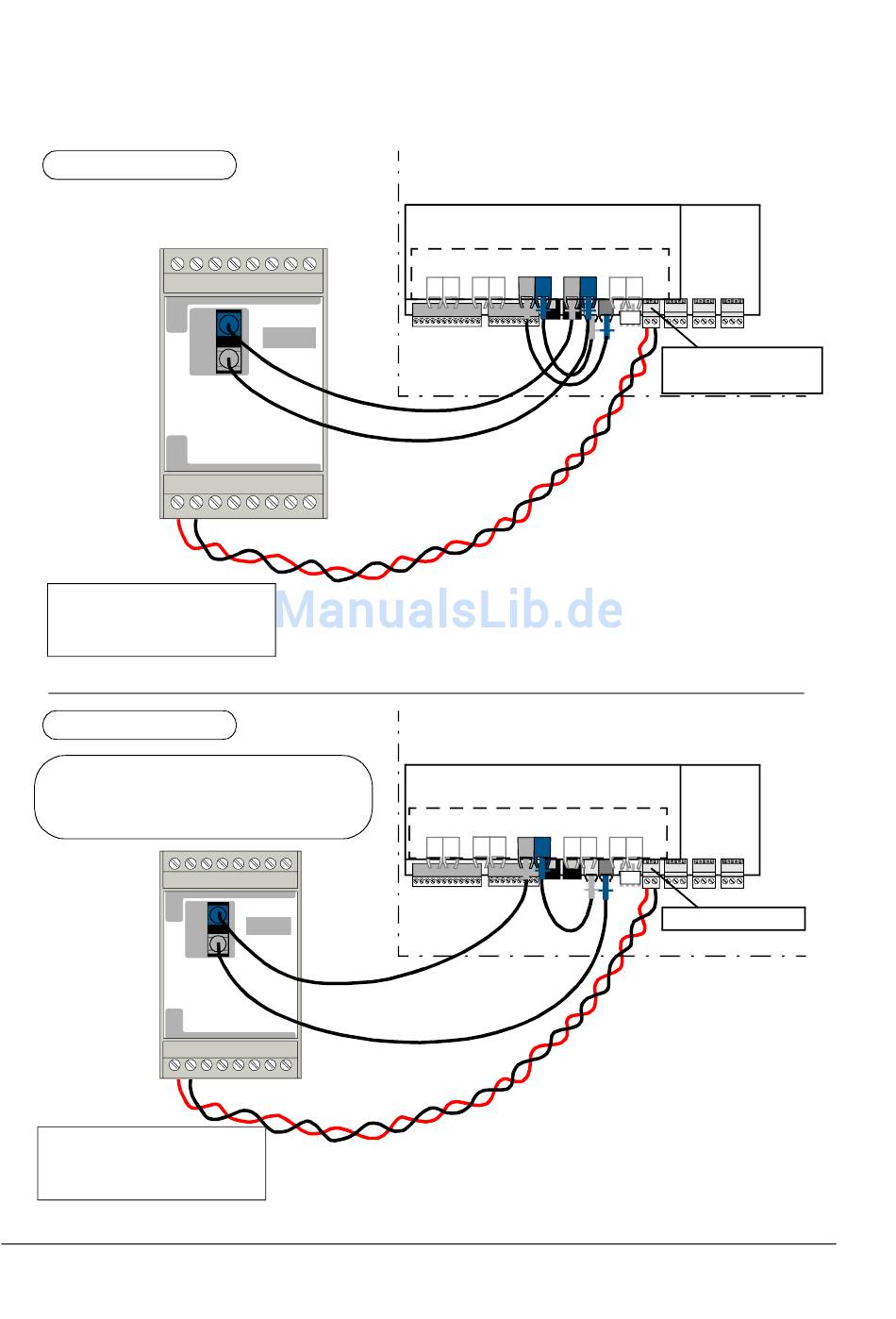

Anschlussbeispiele

Feldbus-Adaptermodul
Die Klemmen für Spannungs-
versorgung variieren.
Siehe Modulhandbuch.
E/A-Erweiterungsmodul
Impulsgeber bei ACS 600 Kran-, System-,
Master/Follower- und Template-Applikati-
onsprogrammen
Die Klemmen für Spannungs-
versorgung variieren.
Siehe Modulhandbuch.
3-40
RXD
TXD
RXD
TXD
ACA 6xx Einheiten und ACS/ACC 6x7 (132 bis 3000 kW) Frequenzumrichter
ACx 600
CH0
CH1
T R T
ACx 600
CH1
T R
NAMC NIOC/
NIOCP
NDCO
R
NIOC Klemme X23
NIOCP Klemme X4
NAMC NIOC
NDCO
NIOC Klemme X23
Von ACP 600 nicht unterstützt
