Kapitel 3 – Elektrische Installation
Einzeladerkabel mit
konzentrischem
Schutzschirm
konzentrischer
Schirm
3-12
Wenn Einzeladerkabel mit konzentrischem Schutzschirm (Metall)
benutzt werden, wird der Phasenstrom eine Spannung in den Schirm
induzieren. Wenn die Schirme an beiden Kabelenden miteinander ver-
bunden werden, fließt im Kabelschirm ein Strom. Um dies zu verhin-
dern und um die Sicherheit für Personen zu gewährleisten, darf der
Kabelschirm nur auf der Transformatorseite an das PE-System ange-
schlossen werden und muss auf der Umrichterseite isoliert sein. Der

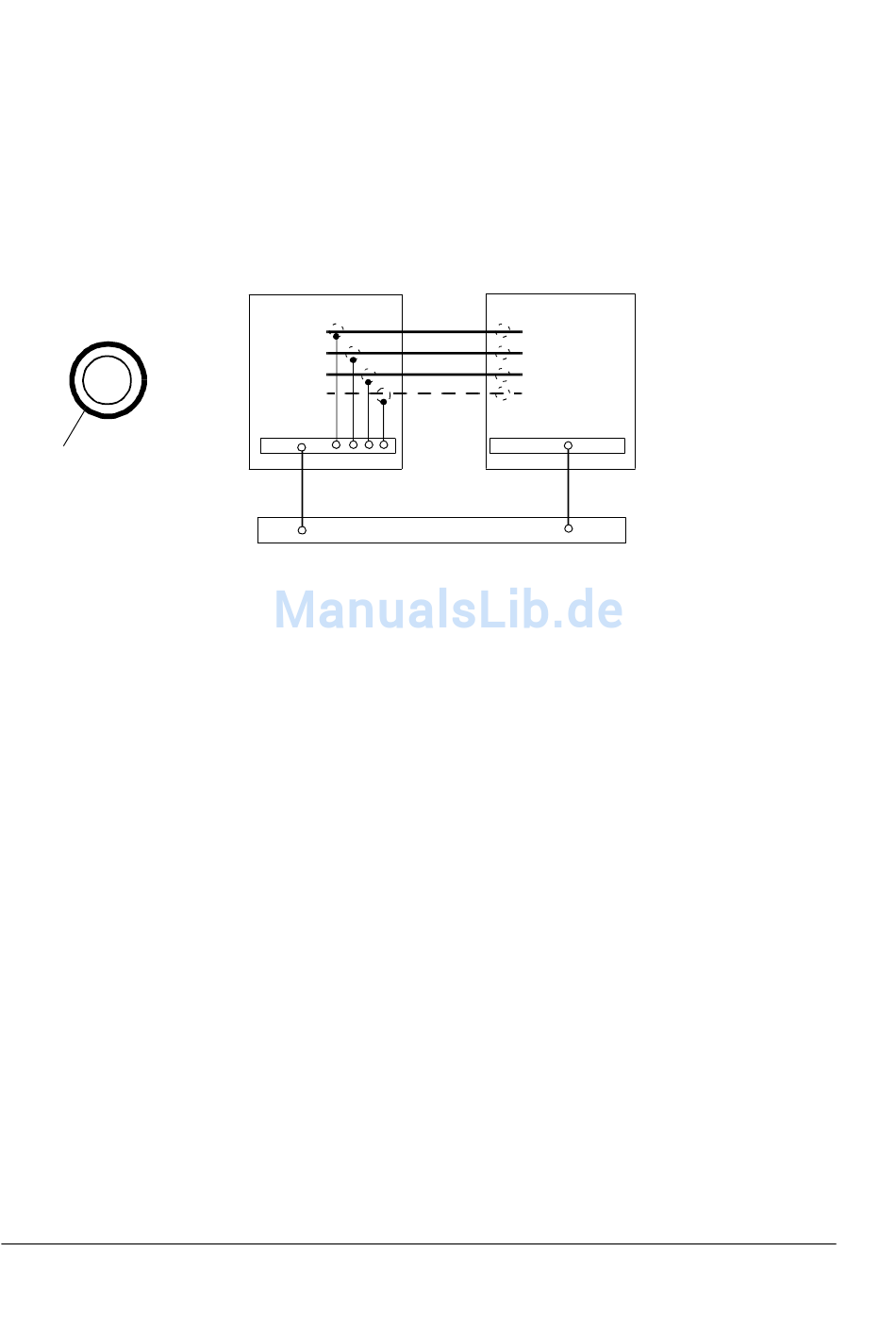

Anschluss ist in der folgenden Abbildung dargestellt.
Transformator
L1
L2
L3
N
PE
Werkseitige Erdungssammelschiene
ACA 6xx Einheiten und ACS/ACC 6x7 (132 bis 3000 kW) Frequenzumrichter
Umrichter
L1
L2
L3
PE
