Kapitel 3 – Elektrische Installation
Einführung von unten und
3-28

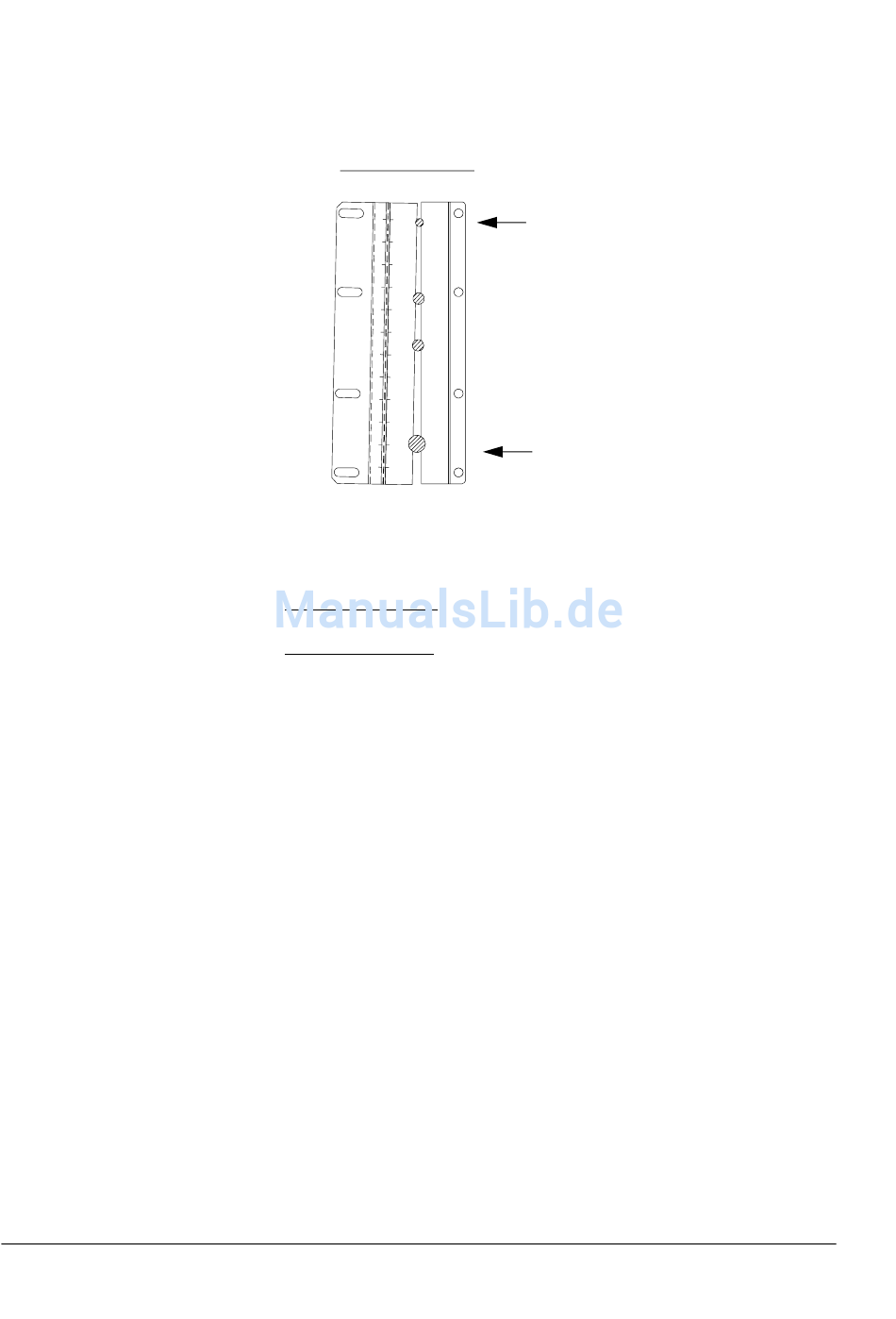

5. Teilen Sie die Kabelbündel so auf, dass sie der Größe nach
geordnet durch die EMV-leitfähige Kissen geführt werden.
Ansicht von unten
Gehen Sie wie folgt vor:
oben
1. Lösen Sie die Positionsschrauben der Durchführungsplatte.
Ziehen Sie die beiden Teile auseinander.
2. Untere Einführung
Führen Sie die Kabel durch EMV-leitfähige Kissen in den Schrank.
Obere Einführung
Führen Sie die Kabel durch die Gummi-Durchführungsdichtung
und EMV-leitfähige Kissen in den Schrank. Mehrere Kabel an der
Gummi-Durchführungsdichtung bündeln, aber sicherstellen, dass
jedes Kabel einen guten Kontakt zu den Kissen auf beiden Seiten
hat.
3. Entfernen Sie die Kabelummantelung oberhalb der Grundplatte
(nur soviel, dass sich ein sicherer Kontakt zwischen dem blanken
Schirm und dem EMV-leitfähigen Kissen ergibt).
4. Erden Sie den Schirm zwischen den EMV-leitfähigen Kissen:
a. Wenn die äußere Oberfläche des Schirms leitend ist:
- Drücken Sie die beiden Teile der Durchführungsplatte zusam-
men, so dass sich die EMV-leitfähigen Kissen fest um den blan-
ken Schirm pressen.
ACA 6xx Einheiten und ACS/ACC 6x7 (132 bis 3000 kW) Frequenzumrichter
dünnstes Kabel
dickstes Kabel
