Steuertafel-Anschluss
(ACx 6x7)
CH3
X3*
Distanzstück
* bei NAMC-51 für die optionale Speicher-Backup-Karte (NMBO)
Benutzung der Steu-
ertafel zur Fernsteue-
rung (ACx 6x7)
NAMC-03/04-Karte
NIOC
X28
Installation des
Impulsgebers
ACA 6xx Einheiten und ACS/ACC 6x7 (132 bis 3000 kW) Frequenzumrichter
Die Steuertafel wird an Klemme X19 der NAMC-11/51-Karte
angeschlossen. Die Klemmen der NIOC-Karte sind nicht für den
Steuertafelanschluss vorgesehen (sie werden für den Standard
Modbus-Anschluss verwendet).
CH2
CH1
V16
V15
Steuertafelkabel an Klemme X19 der NAMC-11/51-Karte anschließen
oder - bei Verwendung der NAMC-03-Karte - an Klemme X28 der
NIOC-Karte anschließen.
Kabelschirm über
die nächstgelegene
Erdungsklemme
erden.
Isolationsanforderungen und Anschluss des Impulsgebers siehe NIOB-
01 User's Guide (EN Code 64471341) oder Impulsgeber-Schnittstel-
lenmodul NTAC-0x Installations- und Inbetriebnahmehandbuch (Code
58922269).
Der Impulsgeber muss vom Ständer des Motors oder dem Läufer iso-
liert werden, um Kriechströme aus der Antriebswelle zum Impulsgeber
zu verhindern, die die Lager des Motors und des Impulsgebers
beschädigen.
CH0
INT
BRC
X1
V12
V11
NAMC-11/51-Karte

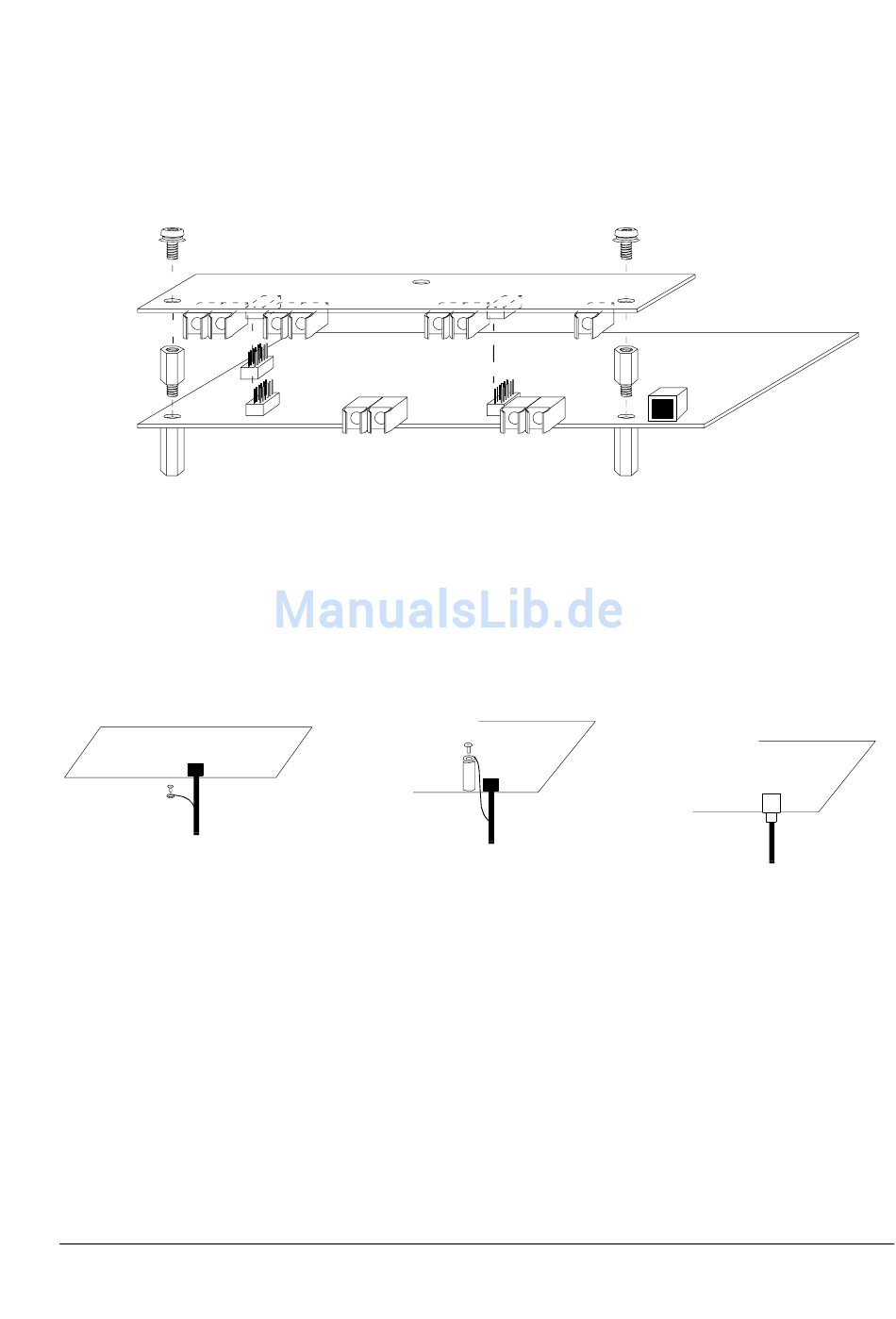

NAMC-11/51 mit NDCO
X19
Kapitel 3 – Elektrische Installation
NDCO-0x
(Bestückungsseite unten)
Distanzstück
X19
NAMC-11/51
Steuertafelkabel mit geschirmtem
Stecker (Metallhülse)
NAMC-11/51
X19
3-37
