Externe Steueran-
schlüsse
Hilfsbetriebeeinheit des
ACx 6x7
Türmontage
ACA 6xx Einheiten und ACS/ACC 6x7 (132 bis 3000 kW) Frequenzumrichter
Klemmen Sie die Steuerleitungen auf die entsprechenden Klemmen
der NIOC-Karte (oder auf den optionalen Klemmenblock X2 bzw. an
andere Optionen auf der DIN-Schiene links im Schrank). Externe
Steuerkabel und Optionen für ACx 6x7-Geräte (630 bis 3000 kW) wer-
den an die Hilfsbetriebeeinheit angeschlossen (siehe Abschnitt unten).
Verbinden Sie den verdrillten Schirm (so kurz wie möglich) mit der
Erdungsklemme
Externe Steuerkabel und Optionen für ACx 6x7 Wechselrichter (630
bis 3000 kW) werden in einer 400 mm oder 600 mm breiten Hilfsbetrie-
beeinheit angeschlossen. Die NIOC-Karte und der X2/2TB Klemmen-
block werden auf der DIN-Schiene auf der linken Schrankseite
montiert.

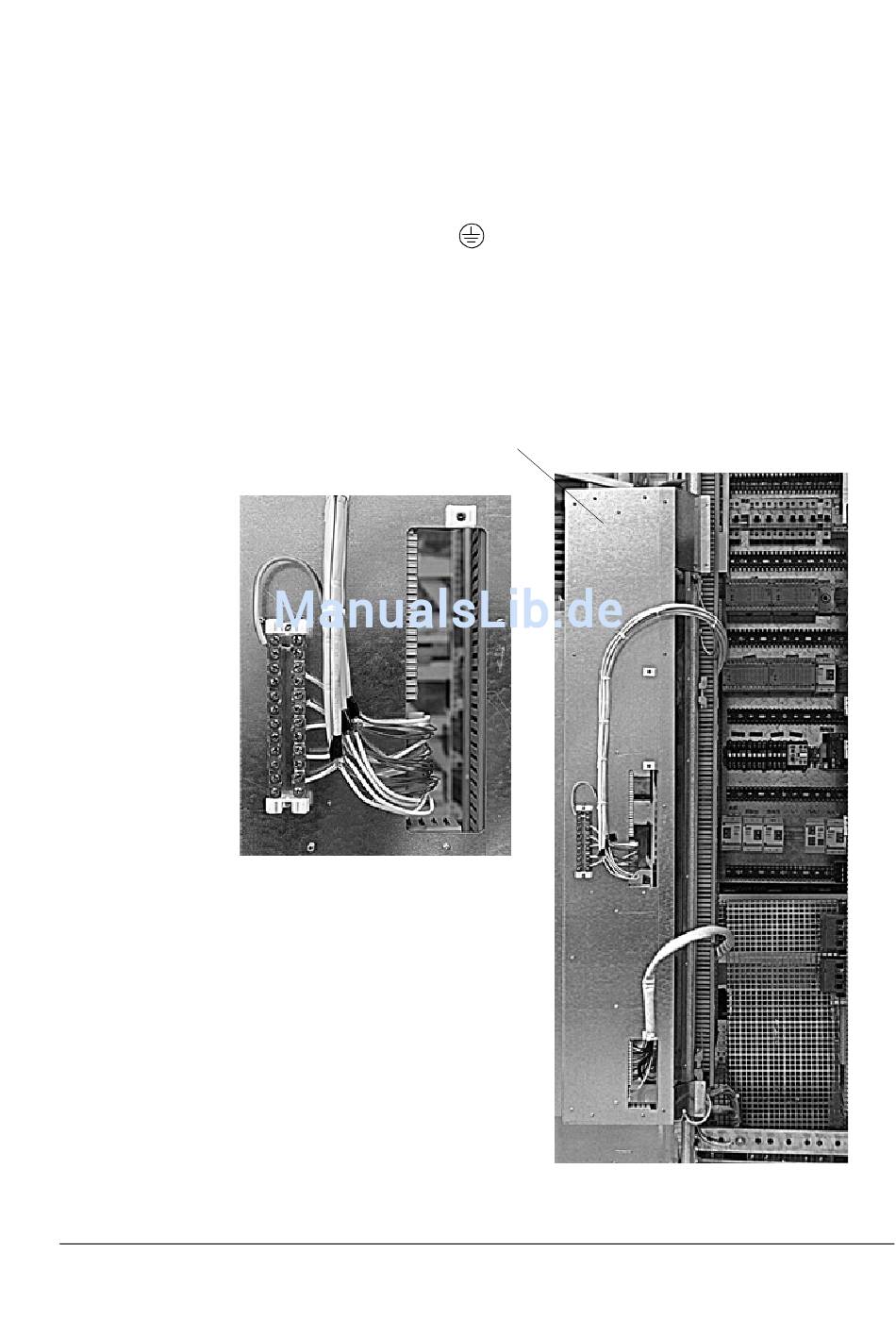

Türoptionen wie unten gezeigt verkabeln.
Verdrillte innere Schirme (max. 2 cm)
der doppelt geschirmten Kabel an die
Erdungsschiene anschließen.
Die Kabel müssen lang genug sein,
damit die Tür geöffnet werden kann.
.
Rückansicht der Tür
Kapitel 3 – Elektrische Installation
3-25
