Endgültige
Positionierung der
Schrankgruppe
Entfernen der Hub-
ösen und Hebeschie-
nen
ACA 6xx Einheiten und ACS/ACC 6x7 (132 bis 3000 kW) Frequenzumrichter
(bei Marine-Ausführung nicht zulässig)

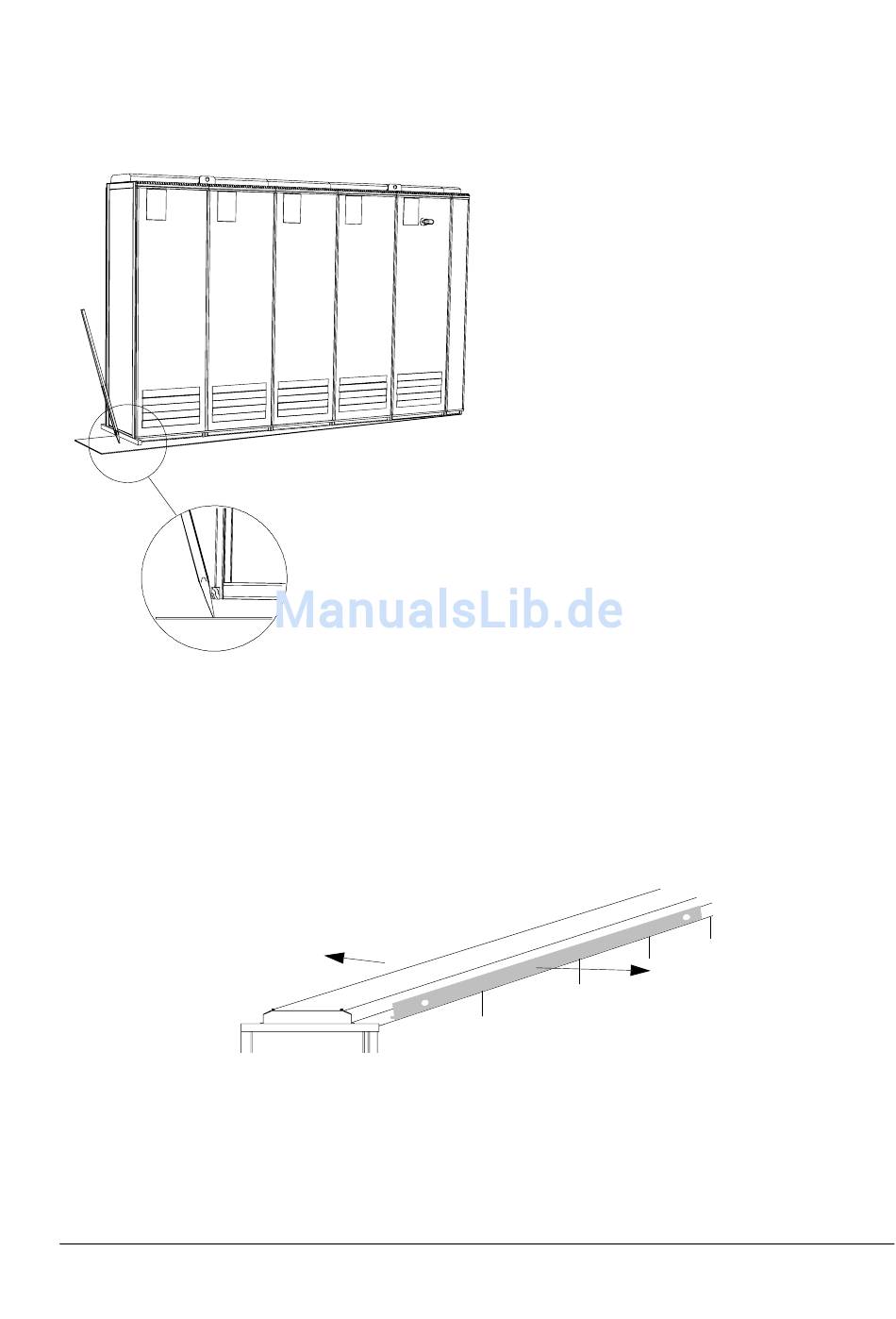

Nach dem Transport die Hebeschienen entfernen (falls verwendet), da
sie die Kühlung der Einheit stören. Huböse bei Marine-Ausführung
entfernen. Die Originalschrauben wieder festziehen oder die
oberen Schwingungsdämpfer (sofern verwendet) befestigen,
damit die Schutzart des Schrankes erhalten bleibt.
Kapitel 2 – Mechanische Installation
Die Schaltschränke können mit Hilfe einer
Brechstange, die an der mit einem Holzstück
geschützten Unterkante des Schranks
angesetzt wird, in ihre endgültige Position
gebracht werden. Dabei muss das Holzstück
so am Schrankrahmen angelegt werden,
dass dieser beim Anheben nicht beschädigt
wird.
2-5
