Gleichtaktfilter
2
3
1
ACA 6xx Einheiten und ACS/ACC 6x7 (132 bis 3000 kW) Frequenzumrichter

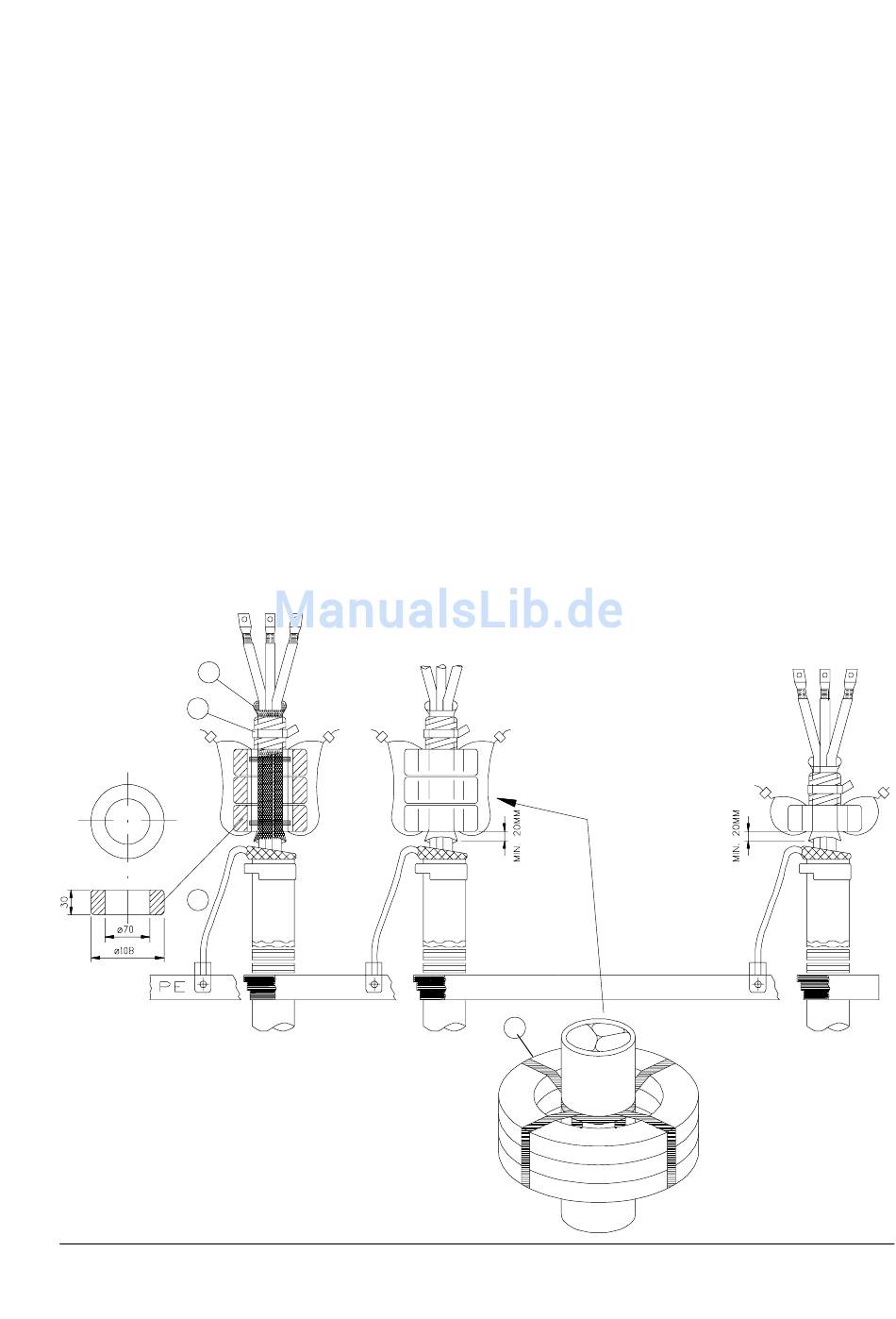

Wenn Gleichtaktfilter oder einfache Gleichtaktfilter erforderlich sind
(siehe Motoranschlüsse / Tabelle der Anforderungen in ACS 600
MultiDrive Sicherheits- und Produktinformation, Code 61483381), müs-
sen die Phasenleiter des Motorkabels, wie folgt, durch die Ringkerne
geführt werden:
1.
Verbinden Sie den verdrillten Kabelschirm mit der Erdungs-
klemme.
2.
Wickeln Sie die Phasenleiter zum Wärmeschutz der Leiterisolation
mit Silikongummiband, das mit den Ringkernen mitgeliefert wird,
ein. Wickeln Sie auch den Teil des Kabels, der im/in den Kern(en)
verbleibt, plus zusätzliche 20 mm darunter ein. Ca. 1,5 m Band
werden pro Kabel benötigt. Die Windungen müssen sich zur Hälfte
überdecken.
3.
Binden Sie die Leiter fest mit einen nichtleitenden Band und einen
wärmebeständigen, nichtmetallischen Kabelbinder zusammen,
um eine Beschädigung der Leiterisolation durch die Kanten des
Ringkerns zu verhindern.
4.
Schieben Sie den/die Kern(e) über den umwickelten Teil der Pha-
senleiter.
5.
Binden Sie die Kerne mit einem wärmebeständigen, nichtmetalli-
schen Kabelbinder zusammen und an dem umwickelten Teil der
Phasenleiter fest.
Gleichtaktfilter
Kapitel 3 – Elektrische Installation
5
einfacher
Gleichtaktfilter
Code 64315439-B
3-23
