Wechselrichter-
schrank
Beispiel
Wechselrichtereinheit
NDCU
A CT
P A R
F UNC
D RI V E
+24 VDC
EN TER
L OC
RE S E T
RE F
RE M
E/A-Optionen
%
Wechselrichterschrank
Wechselrichtereinheit
ACS 600 MultiDrive Hardwarehandbuch
Der Antriebsabschnitt besteht aus den unten aufgeführten
Komponenten:
• Bis zu drei Wechselrichtereinheiten
• Ausgangsgehäuse (mit parallel angeschlossenen Wechselrichter-
einheiten und Einheiten mit Motorkabel-Durchführungen in der obe-
ren Abdeckplatte des Schaltschranks)
• DC-Sicherungen für einen Trennschalter (Sicherungslasttrenner mit
Ladeschaltung)
• Schrankmechanik
• Steuertafel CDP 31x (optional)
• Überwachungsanzeige NLMD-01 (optional).

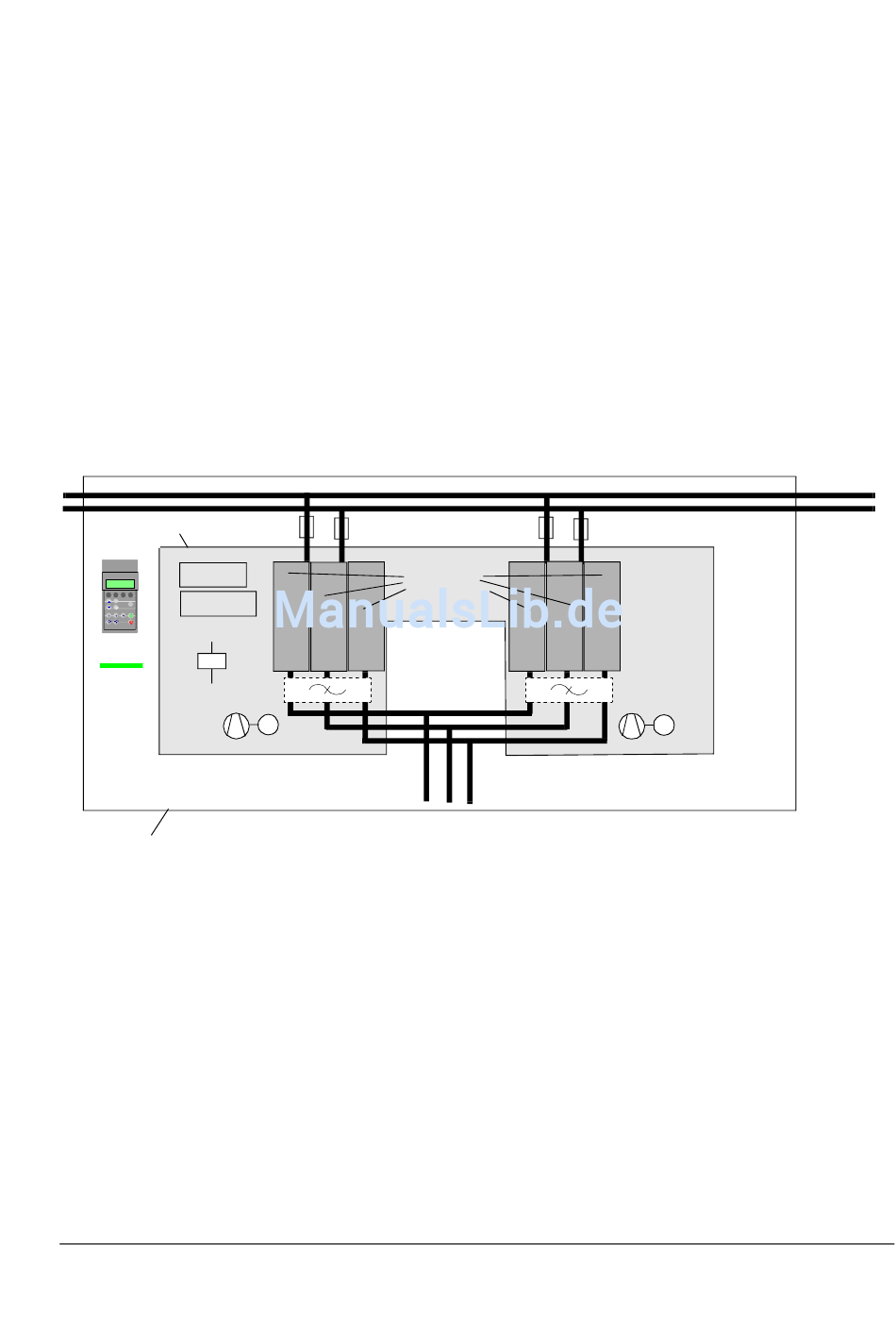

Das Blockdiagramm eines 2 x R11i-Wechselrichtereinheit
Wechsel-
richter:
Phasenmodule
Ausgangs-
feld
M
Motor
Die Wechselrichtereinheit besteht aus folgenden Komponenten:
• Wechselrichter
• Externer Lüfter des Wechselrichters (nur Baugröße R6i bis 4 x R12i)
• Antriebssteuereinheiten (NDCU), zu denen eine Anwendungs- und
Motorsteuerungskarte (NAMC) und eine Standard-E/A-Karte
(NIOC) gehören
• Optische (LWL-) Verteiler (NPBU) mit parallel angeschlossenen
Einheiten
• Steuerkabel und -relais (z.B. zur Verhinderung eines unbeabsichtig-
ten Starts)
• du/dt-Filter (optional)
Kapitel 1 – Einführung
Optional
M
1-3
