Anheben der Schränke
mit einem Kran
ACA 6xx Einheiten und ACS/ACC 6x7 (132 bis 3000 kW) Frequenzumrichter
Kapitel 2 – Mechanische Installation

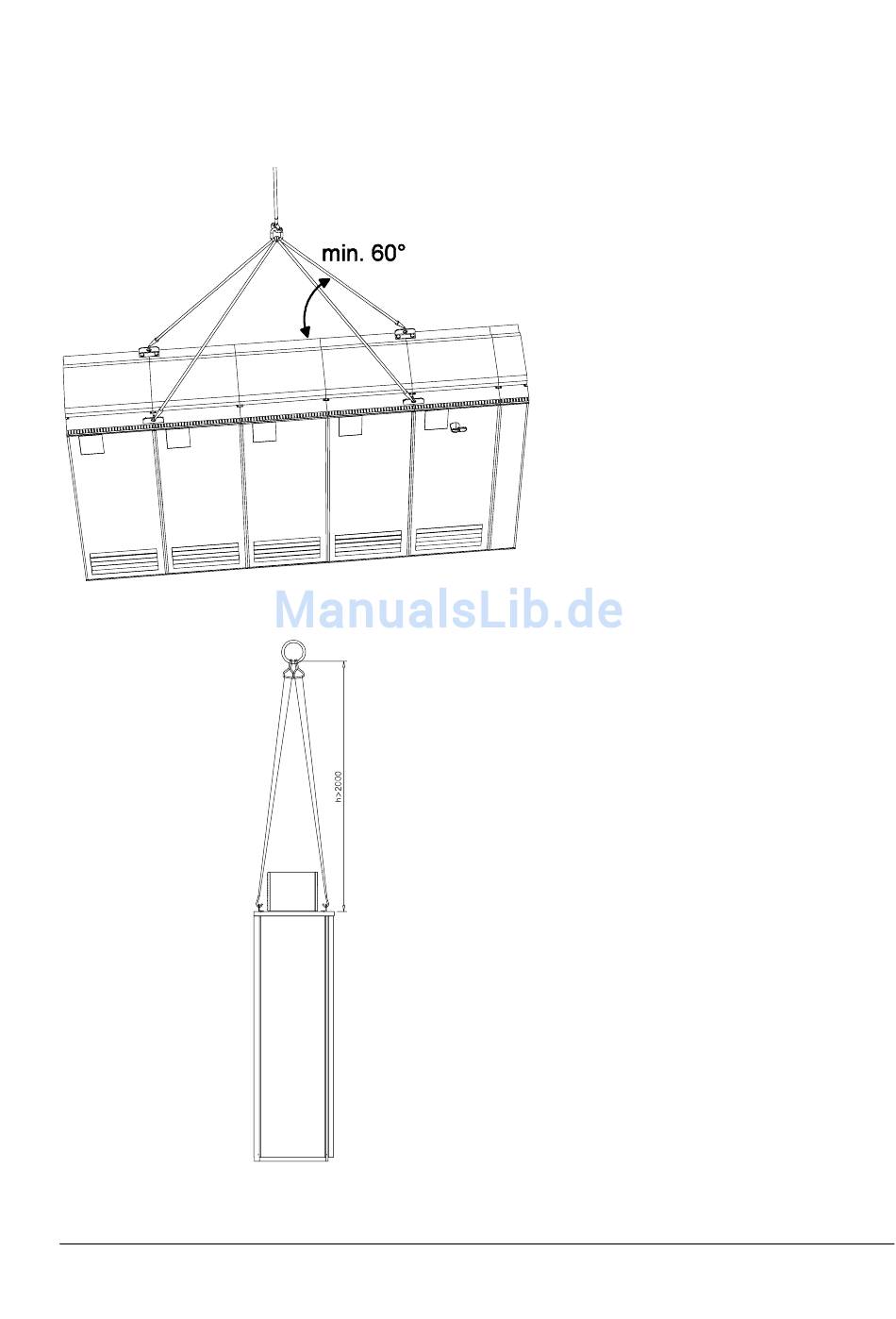

Verwenden Sie die auf der Oberseite
der Schaltschränke angebrachten
Hebeösen. Befestigen Sie die Trag-
seile an den Ösen.
Die Hebeösen können (müssen jedoch
nicht) entfernt werden, nachdem die
Schaltschränke in ihre endgültige Lage
gebracht worden sind. Nach dem
Abbau der Hebeösen müssen die
zugehörigen Befestigungsschrau-
ben wieder festgezogen werden,
damit die Betriebssicherheit gemäß
Schutzart gewährleistet bleibt.
ACx 6x7: IP 54
Für Schaltschränke der Schutzart IP
54 müssen die Tragseile eine Länge
von mindestens 2 Metern aufweisen.
2-3
