Kapitel 2 – Mechanische Installation
Anschluss Gleich-
spannungs- und PE-
Sammelschienen
Gleichspannungs-
Sammelschiene
Seitenansicht eines einzelnen Sammelschienenanschlusses.
2-14
Die horizontalen Gleichspannungs-Sammelschienen und die PE-
Sammelschiene werden im 200x600 mm großen Verbindungsschrank
angeschlossen. Alle hierzu erforderlichen Teile befinden sich im
Verbindungsschrank.
1. Vordere Trennplatte (Metall) aus dem Verbindungsschrank
ausbauen.
2 Schrauben aus den Verbindungselementen herausdrehen.
3. Sammelschienen mit Hilfe der Verbindungselemente zusammenfü-
gen (siehe Abbildung unten). Bei Aluminium-Sammelschienen
muss ein Kontakt-Schmierstoff (wie z.B. TK-Penetral von Framatone
Connectors USA inc. Burndy Electrical) verwendet werden, um Kor-
rosion zu verhindern und eine gute elektrische Verbindung sicherzu-
stellen. Die Oxidschicht muss von den Kontaktflächen abgeschabt
werden, bevor das Kontaktmittel aufgetragen wird.
4. Vordere Trennplatte aus Sicherheitsgründen wieder einsetzen.

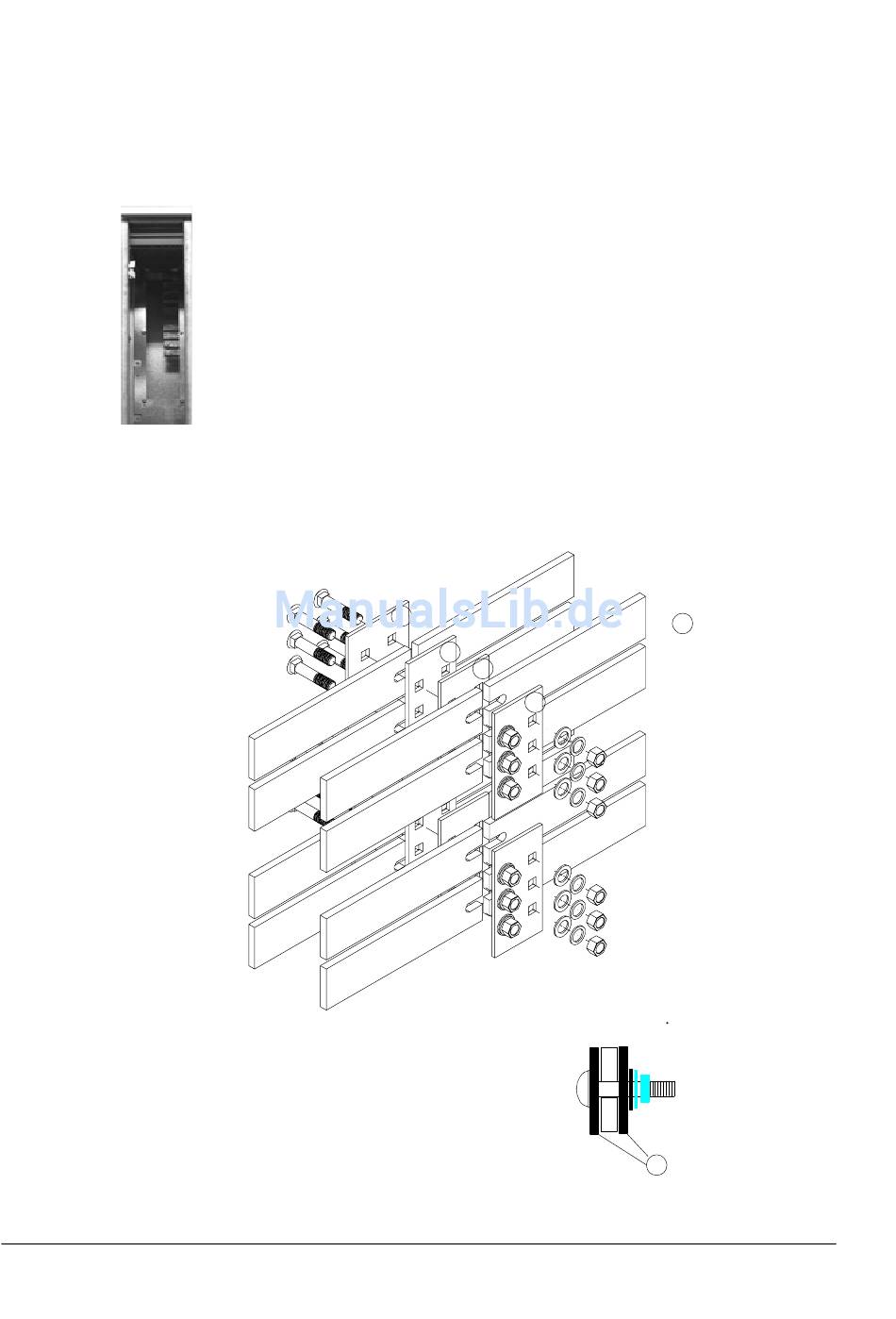

Der Anschluss der Gleichspannungs-Sammelschiene ist unten
abgebildet.
1
ACA 6xx Einheiten und ACS/ACC 6x7 (132 bis 3000 kW) Frequenzumrichter
1
1
1
1
Verbindungs-
elemente
Die Schrauben mit einem
Drehmomentschlüssel auf
55–70 Nm (40–50 ft.-lbs.)
festziehen.
1
