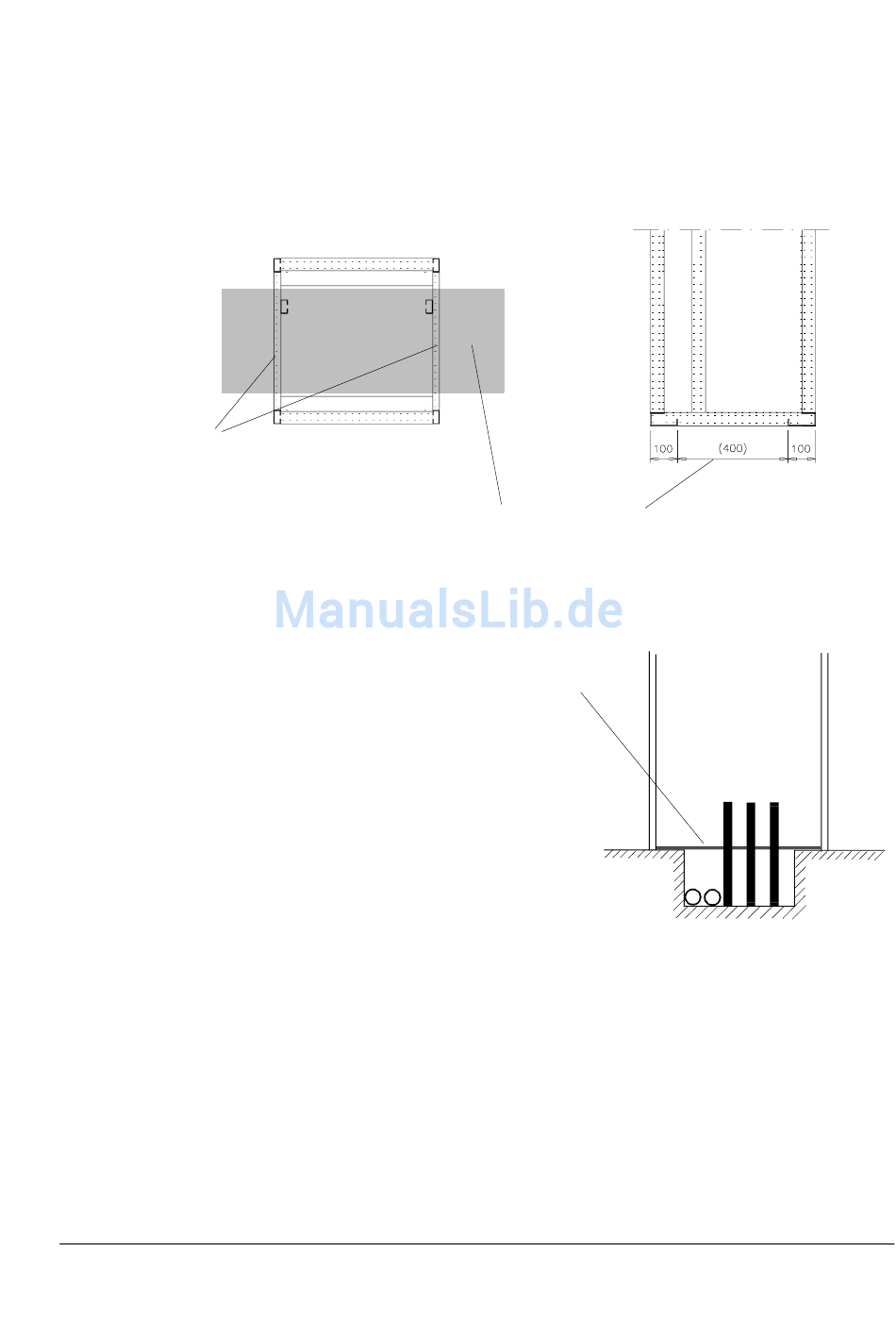

Kabelkanal im Boden
unter dem Schrank
Querträger
für schwere
Schränke,
Ansicht von
unten.
ACA 6xx Einheiten und ACS/ACC 6x7 (132 bis 3000 kW) Frequenzumrichter
Unter dem 400 mm breiten mittleren Abschnitt des Schranks kann ein
Kabelkanal verlegt werden. Das Gewicht des Schaltschranks ruht auf
den zwei 100 mm breiten Querträgern, die auf dem Boden aufliegen.
Draufsicht
Den Kühlluftstrom durch
Bodenbleche gegen den
Kabelkanal abschotten.
Verwenden Sie die Original-
Bodenbleche, die mit dem
Schrank geliefert werden,
um die Einhaltung der
Schutzklasse zu gewährlei-
sten. Bei Verwendung ei-
gener Kabel-Durchführun-
gen müssen Sie besonders
die Einhaltung der Schutz-
klasse und den Brand-
schutz beachten.
Kapitel 2 – Mechanische Installation
Dieser Bereich ist für
Kabelkanäle nutzbar
Seitenansicht
Kabel
2-9
