Kapitel 1 – Einführung

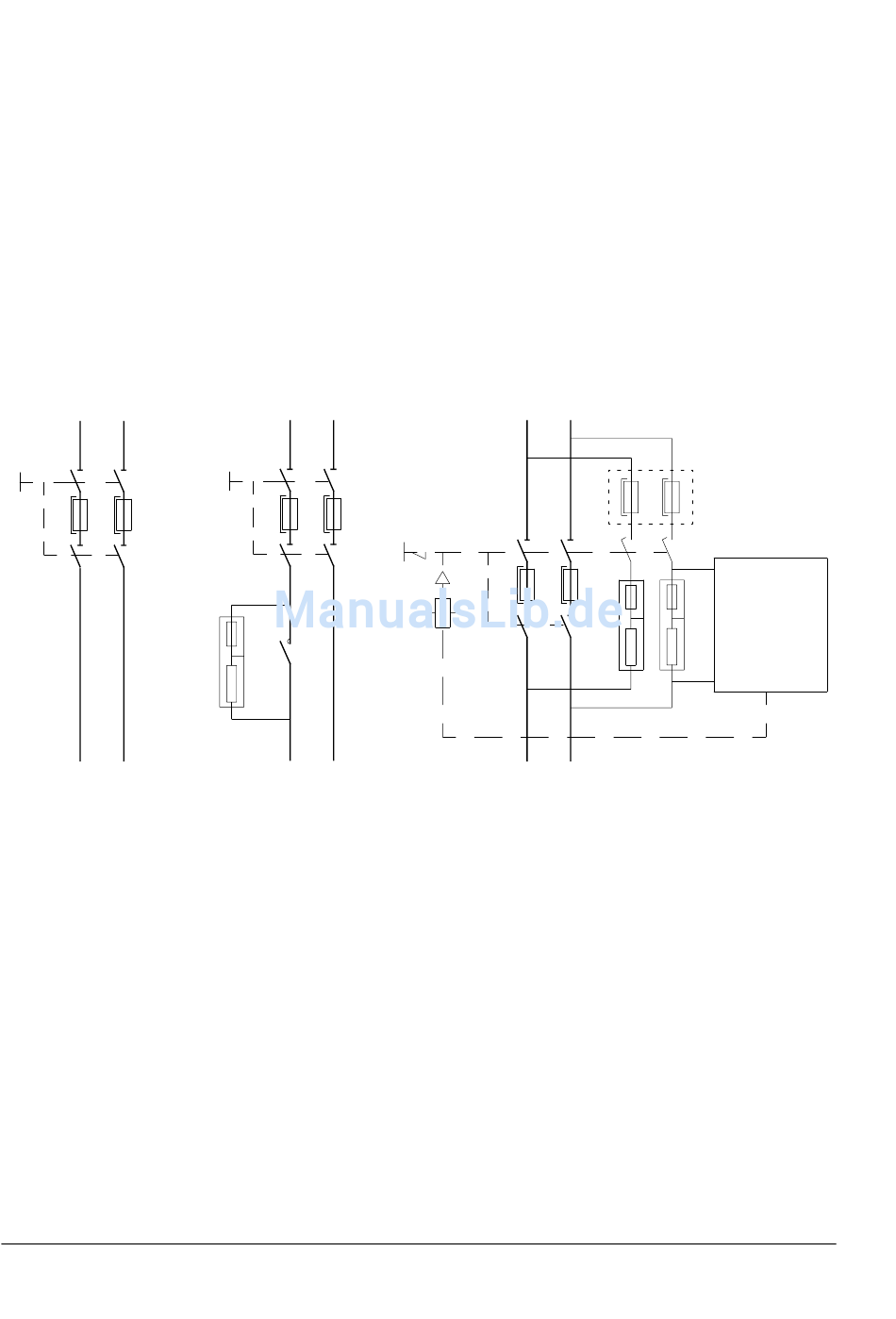

Sicherungslasttrenner mit
Ladeschaltung (optional)
Typ 1
L+
L–
1L+
1L–
1-12
Die Kondensatoren des Gleichspannungs-Zwischenkreises (gemein-
same Gleichspannungs-Sammelschiene) werden über Widerstände
geladen, um den Ladestrom zu begrenzen. Bei Typ 1 ist die Lade-
schaltung im Wechselrichter integriert (Baugrößen R2i bis R4i). Bei
Typ 2 wird der Ladevorgang intern überwacht (Baugrößen R5i und
R6i). Bei Typ 3 ist die Ladeschaltung in externen Komponenten inte-
griert, die auch den Ladevorgang überwachen (Baugrößen R7i bis
R12i). Bei Wechselrichtereinheiten mit parallel geschalteten Wechsel-
richtermodulen verfügt jede Einheit über einen Sicherungsschalter mit
Ladeschaltung.
Typ 2
L+
L–
1L+
1L–
Typ 3
L+
L–
1L+
1L–
* NCHM-11 verwendet 115 V
AC und NCHM-21 verwendet
230 V AC Hilfsspannung
ACS 600 MultiDrive Hardwarehandbuch
NCHM-xx*
Überwachung
des
.
Ladevorgangs
