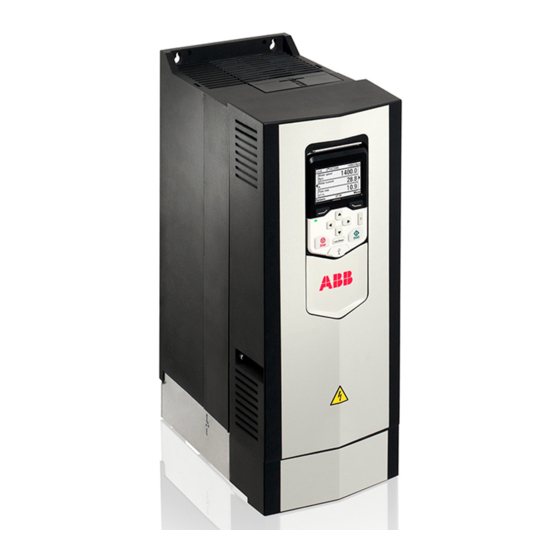

Seite 1 ABB industrial drives Quick start-up guide ACS880 drives with primary control program English ..Dansk ..Deutsch..Español..
Seite 2 List of related manuals in English Drive hardware manuals Code (English) ACS880-01 drives hardware manual 3AUA0000078093 ACS880-01 quick installation guide for frames R1 to R3 3AUA0000085966 ACS880-01 quick installation guide for frames R4 and R5 3AUA0000099663 ACS880-01 quick installation guide for frames R6 to R9...
Seite 3: About This Guide
About this guide This guide describes the basic start-up sequence of an ACS880 drive equipped with the primary control program. Complete documentation of the drive firmware can be found in Firmware manual (see list of manuals on the inside of the front cover).
Seite 4 4 Quick start-up guide for ACS880 drives with primary control program Start-up Safety The start-up may only be carried out by a qualified electrician. The safety instructions must be followed during the start-up procedure. See the safety instructions on the first pages of the appropriate Hardware manual.
Seite 5 Quick start-up guide for ACS880 drives with primary control program 5 Highlight Settings on the menu using Remote 0.0 rpm and press (Select). Settings Language Date & time Edit texts Display settings Back 12:34 Select In the Settings menu, highlight Date & time Remote 0.0 rpm...
Seite 6 6 Quick start-up guide for ACS880 drives with primary control program Set the correct date: Remote 0.0 rpm • Use to move the cursor left 0.00 Motor speed used and right. • Use to change the value. 0.00 Motor current •...
Seite 7 Quick start-up guide for ACS880 drives with primary control program 7 Highlight Parameters and press Local 0.0 rpm (Select). Parameters Favorites By function Complete list Modified Back 12:36 Select Highlight Complete list using Local 0.0 rpm and press (Select). Complete list A listing of parameter groups is displayed.
Seite 8 8 Quick start-up guide for ACS880 drives with primary control program Highlight the correct setting on the list and Local 0.0 rpm press (Save). 95 HW configuration 95.01 Supply voltage 380…415 V 95.02 Adaptive voltage limits Disable 95.04 Control board supply...
Seite 9 Quick start-up guide for ACS880 drives with primary control program 9 Make the following parameter settings in the same manner. 99.07 Motor nominal voltage The allowable range is 1/6 × U … 2 × U of the drive. With permanent magnet motors, the nominal voltage is the BackEMF voltage at nominal speed.
Seite 10 10 Quick start-up guide for ACS880 drives with primary control program Check that the motor runs in the correct direction (forward direction shown below). The identification run has completed when the drive stops and the value of parameter 99.13 reverts to “No”.
Seite 11 Quick start-up guide for ACS880 drives with primary control program 11 13.12 AO1 source 13.17 AO1 source min 13.18 AO1 source max 13.19 AO1 out at AI1 src min 13.20 AO1 out at AI1 src max Parameter 13.12 selects the source for analog output AO1 (by default, motor speed in rpm).
Seite 12 12 Quick start-up guide for ACS880 drives with primary control program 30.11 Minimum speed 30.12 Maximum speed 30.17 Maximum current 30.19 Minimum torque 30.20 Maximum torque Check, and set if necessary, the limits for motor speed, current and torque. Start the drive with a positive (forward) speed reference: •...
Seite 13: Om Denne Vejledning
Quick Start-up Guide for ACS880-frekvensomformere med standardstyreprogram Om denne vejledning Denne guide beskriver den grundlæggende opstartssekvens for en ACS880- frekvensomformer med standardstyreprogram. Den komplette dokumentation til frekvensomformerens firmware findes i firmwaremanualen. Se listen over manualer på indersiden af forsiden. I denne guide er frekvensomformeren indstillet til at bruge ACS-AP-I-kontrolpanelet.
Seite 14 14 Quick Start-up Guide for ACS880-frekvensomformere med standardstyreprogram Opstart Sikkerhed Opstartsproceduren må kun gennemføres af en kvalificeret elektriker. Sikkerhedsinstruktionerne skal følges under opstartsproceduren. Se sikkerhedsinstruktionerne på de første sider af den tilhørende hardwaremanual. Kontroller installationen. Se installationstjeklisten i den tilhørende hardwaremanual.
Seite 15 Quick Start-up Guide for ACS880-frekvensomformere med standardstyreprogram 15 Marker Indstillinger i menuen ved at bruge Fjern 0,0 o/min , og tryk på (Vælg). Indstillinger Sprog Dato og klokkeslæt Rediger tekst Vis indstillinger Tilbage 12:34 Vælg I menuen Indstillinger kan du markere Dato...
Seite 16 16 Quick Start-up Guide for ACS880-frekvensomformere med standardstyreprogram Indstil den korrekte dato: Fjern 0,0 o/min • Brug til at flytte markøren til 0.00 Benyttet motorhastighed venstre eller højre. o/min • Brug til at ændre værdien. 0.00 Motorstrøm • Tryk på...
Seite 17 Quick Start-up Guide for ACS880-frekvensomformere med standardstyreprogram 17 Marker Parametre, og tryk på (Vælg). Lokal 0,0 o/min Parametre Favoritter Efter funktion Komplet liste Ændret Tilbage 12:36 Vælg Marker Komplet liste i menuen ved at bruge Lokal 0,0 o/min , og tryk på...
Seite 18 18 Quick Start-up Guide for ACS880-frekvensomformere med standardstyreprogram Marker den korrekte indstilling på listen og Lokal 0,0 o/min tryk på (Gem). 95 HW konfiguration 95.01 Forsyningsspæn. 380…415 V 95.02 Adaptive spæn.grænser Inaktiv 95.04 Styrekort forsyning Intern 24V Tilbage 12:36 Rediger Tryk på...
Seite 19 Quick Start-up Guide for ACS880-frekvensomformere med standardstyreprogram 19 Foretag indstillinger for de følgende parametre på samme måde. 99.07 Nominel motorspænding Det tilladte interval er 1/6 × U … 2 × U for frekvensomformeren. Med permanmagnetmotorer er den nominelle spænding BackEMF-spændingen ved nominel hastighed.
Seite 20 20 Quick Start-up Guide for ACS880-frekvensomformere med standardstyreprogram Kontroller at motorer kører i den rigtige omløbsretning (forlæns omløbsretning er vist herunder). Identifikationskørslen er afsluttet, når frekvensomformeren stopper og værdien for parameter 99.13 skifter tilbage til "Nej". Hvis motoren kørte i den forkerte retning, skal du kontrollere motorkablingen eller indstille parameteren 99.16 Faserækkefølge.
Seite 21 Quick Start-up Guide for ACS880-frekvensomformere med standardstyreprogram 21 12.17 AI1-min 12.18 AI1-maks. 12.19 AI1-skala ved AI1-min 12.20 AI1-skala ved AI1-maks. Standardindgang for hastighedsreference er analogindgang AI1. (Denne styres af parametrene i gruppe 22). Parametrene 12.17 og 12.18 indstiller grænserne for laveste og højeste analoge indgangssignal.
Seite 22 22 Quick Start-up Guide for ACS880-frekvensomformere med standardstyreprogram 46.10 Hastighedsskaler 23.11 Valg af rampesæt 23.12 Accelerationstid 1 23.13 Decelerationstid 1 23.14 Accelerationstid 2 23.15 Decelerationstid 2 Du kan definere to forskellige rampesæt for acceleration/deceleration. Skift mellem de to sæt foretages ved at vælge indstilling med parameter 23.11.
Seite 23: Informationen Über Diese Anleitung
ACS880 mit Haupt-Rege- lungsprogramm Informationen über diese Anleitung In dieser Anleitung wird die Basis-Inbetriebnahme des ACS880 mit dem Haupt-Rege- lungsprogramm beschrieben. Die vollständige Dokumentation der Frequenzumrich- ter-Firmware ist im Firmware-Handbuch (siehe Liste der Handbücher auf der vorderen Einband-Innenseite) enthalten.
Seite 24 24 Kurzanleitung für den Start des ACS880 mit Haupt-Regelungsprogramm Inbetriebnahme Sicherheit Die Inbetriebnahme darf nur durch qualifiziertes Fachpersonal vorgenommen werden. Die Sicherheitsvorschriften müssen bei der Inbetriebnahme befolgt werden. Siehe die Sicherheitsvorschriften auf den ersten Seiten des jeweiligen Hardware-Handbuchs. Prüfung der Installation. Siehe Installations-Checkliste im jeweiligen Hardware- Handbuch.
Seite 25 Kurzanleitung für den Start des ACS880 mit Haupt-Regelungsprogramm 25 Im Menü Einstellungen mit den Tasten 0.0 U/min Fernsteuerung auswählen und Taste Einstellungen (Auswählen) drücken. Sprache Datum & Zeit Texte bearbeiten Display-Einstellungen Zurück 12:34 Auswählen Im Menü Einstellungen - Datum & Zeit 0.0 U/min...
Seite 26 26 Kurzanleitung für den Start des ACS880 mit Haupt-Regelungsprogramm Das korrekte Datum einstellen. 0.0 U/min Fernsteuerung • Mit den Tasten den Cursor 0.00 Motordrehzahl benutzt nach links und rechts bewegen. U/min • Mit den Tasten 0.00 Motorstrom Einstellwert ändern. • Mit der Funktionstaste (Speichern) die neue Einstellung übernehmen.
Seite 27 Kurzanleitung für den Start des ACS880 mit Haupt-Regelungsprogramm 27 Parameter auswählen und Taste Lokal 0.0 U/min (Auswählen) drücken. Parameter Favoriten Nach Funktion Komplette Liste Geändert Zurück 12:36 Auswählen Komplette Liste mit den Tasten Lokal 0.0 U/min auswählen und Taste (Auswählen) Komplette Liste drücken.
Seite 28 28 Kurzanleitung für den Start des ACS880 mit Haupt-Regelungsprogramm Die richtige Einstellung aus der Liste Lokal 0.0 U/min auswählen und Taste (Speichern) 95 Hardware-Konfiguration drücken. 95.01 Einspeisespannung 380…415 V 95.02 Adaptive Spannu... Deaktivieren 95.04 Spann.Vers.Regelu... Interne 24V Zurück 12:36 Bearbeiten Die Taste (Zurück) drücken, um wieder die Liste der Parametergruppen...
Seite 29 Kurzanleitung für den Start des ACS880 mit Haupt-Regelungsprogramm 29 99.06 Motor-Nennstrom Der zulässige Bereich ist • im DTC-Modus: 1/6 × I … 2 × I des Frequenzumrichters • im Skalarmodus: 0 … 2 × I Hinweis: Bei numerischen Parameterwerten: • Mit den Tasten den Wert einer Ziffer ändern.
Seite 30 30 Kurzanleitung für den Start des ACS880 mit Haupt-Regelungsprogramm 99.13 Ausw. Mot.-ID-Laufmodus Mit diesem Parameter wird der Modus des Identifikationslaufs ausgewählt (nur DTC- Motorregelungsart). WARNUNG! Bei * gekennzeichneten Modi des Identifikationslaufs wird der Motor in Drehrichtung vorwärts gedreht (genauere Angaben, siehe unten). Sicherstellen, dass der Motor ohne Gefährdungen gedreht werden kann, bevor einer dieser Modi...
Seite 31 Kurzanleitung für den Start des ACS880 mit Haupt-Regelungsprogramm 31 Die folgenden Parameter prüfen/anpassen. 20.01 Ext1 Befehlsquellen Standardmäßig startet/stoppt der Frequenzumrichter entsprechend dem Status von Digitaleingang DI1 (0 = Stopp, 1 = Start). DI2 legt die Drehrichtung fest (0 = Vorwärts, 1 = Rückwärts).
Seite 32 32 Kurzanleitung für den Start des ACS880 mit Haupt-Regelungsprogramm 13.12 AO1 Quelle 13.17 AO1 Quelle min 13.18 AO1 Quelle max 13.19 AO1 min 13.20 AO1 max Parameter 13.12 bestimmt die Quelle für Analogausgang AO1 (standardmäßig Motordrehzahl in U/min). Parameter 13.17 und 13.18 setzen niedrige und hohe Quellensignalwerte, die den mit den Parametern 13.19 und 13.20 festgelegten Istwerten der Analogausgänge...
Seite 33 Kurzanleitung für den Start des ACS880 mit Haupt-Regelungsprogramm 33 30.11 Minimal-Drehzahl 30.12 Maximal-Drehzahl 30.17 Maximal Strom 30.19 Minimal-Moment 30.20 Maximal-Moment Die Grenzen für Motordrehzahl, Strom und Drehmoment prüfen und gegebenenfalls einstellen. Den Frequenzumrichter mit einem positiven Drehzahl-Sollwert (vorwärts) starten: • Mit dem Bedienpanel (Lokalsteuerung): In der Startansicht die Taste (Optionen) drücken, den Sollwert wählen und den Sollert mit den Tasten...
Seite 34 34 Kurzanleitung für den Start des ACS880 mit Haupt-Regelungsprogramm...
Seite 35: Antes De Empezar
Guía rápida de puesta en marcha para los convertidores ACS880 con programa de control primario 35 Guía rápida de puesta en marcha para los convertidores ACS880 con programa de control primario Acerca de esta guía En esta guía se describe la secuencia de puesta en marcha básica de un convertidor ACS880 equipado con el programa de control primario.
Seite 36: Puesta En Marcha
36 Guía rápida de puesta en marcha para los convertidores ACS880 con programa de control primario Puesta en marcha Seguridad La puesta en marcha sólo puede ser efectuada por un electricista cualificado. Deben seguirse las instrucciones de seguridad durante todo el procedimiento de puesta en marcha.
Seite 37 Guía rápida de puesta en marcha para los convertidores ACS880 con programa de control primario 37 Resalte Ajustes en el menú usando Remoto 0.0 rpm y pulse (Seleccionar). Ajustes Idioma Fecha y hora Editar textos Ajustes de pantalla Atrás 12:34 Seleccionar En el menú...
Seite 38 38 Guía rápida de puesta en marcha para los convertidores ACS880 con programa de control primario Ajuste la fecha correcta: Remoto 0.0 rpm • Use para mover el cursor hacia 0.00 Velocidad Motor Usada la izquierda y la derecha. • Use para cambiar el valor.
Seite 39 Guía rápida de puesta en marcha para los convertidores ACS880 con programa de control primario 39 Resalte Parámetros y pulse Local 0.0 rpm (Seleccionar). Parámetros Favoritos Por función Lista completa Modificado Atrás 12:36 Seleccionar Resalte Lista completa usando Local 0.0 rpm pulse (Seleccionar).
Seite 40 40 Guía rápida de puesta en marcha para los convertidores ACS880 con programa de control primario Resalte el ajuste correcto en la lista y pulse Local 0.0 rpm (Guardar). 95 Configuracion Hardware 95.01 380…415 V Tension Alimentacion 95.02 Deshabilitar Limites Tension Adaptativos 95.04...
Seite 41 Guía rápida de puesta en marcha para los convertidores ACS880 con programa de control primario 41 99.06 Intensidad Nominal Motor El rango permisible es • en el modo DTC: 1/6 × I … 2 × I del convertidor • en el modo escalar: 0 … 2 × I Nota: Con valores de parámetro numéricos:...
Seite 42 42 Guía rápida de puesta en marcha para los convertidores ACS880 con programa de control primario 99.13 Peticion Marcha Ident Este parámetro selecciona el modo de la marcha de identificación (sólo en el modo DTC de control de motor). ¡ADVERTENCIA! Los modos de marcha de identificación marcados con * hacen que el motor se mueva en el sentido de avance (para más detalles, véase la...
Seite 43 Guía rápida de puesta en marcha para los convertidores ACS880 con programa de control primario 43 Compruebe/ajuste los siguientes parámetros. 20.01 Ext1 Marcha/Paro/Dir Por defecto, el convertidor se pone en marcha o se detiene en función del estado de la entrada digital DI1 (0 = Paro, 1 = Marcha).
Seite 44 44 Guía rápida de puesta en marcha para los convertidores ACS880 con programa de control primario 13.12 AO1 Fuente 13.17 AO1 Fuente Min 13.18 AO1 Fuente Max 13.19 AO1 mA en Fuente Min 13.20 AO1 mA en Fuente Max El parámetro 13.12 selecciona el origen de la salida analógica AO1 (por defecto, la velocidad del motor en rpm).
Seite 45 Guía rápida de puesta en marcha para los convertidores ACS880 con programa de control primario 45 30.11 Velocidad Minima 30.12 Velocidad Maxima 30.17 Intensidad Maxima 30.19 Par Minimo 30.20 Par Maximo Compruebe y ajuste en caso necesario los límites de velocidad del motor, intensidad y par.
Seite 46 46 Guía rápida de puesta en marcha para los convertidores ACS880 con programa de control primario...
Seite 47: Ennen Käynnistystä
Pika-aloitusopas perusohjausohjelmalla varustetuille ACS880-taajuusmuuttajille 47 Pika-aloitusopas perusohja- usohjelmalla varustetuille ACS880-taajuusmuuttajille Johdanto Tässä oppaassa kuvataan perusohjausohjelmalla varustetun ACS880- taajuusmuuttajan käyttöönoton perustoimenpiteet. Kattavat tiedot taajuusmuuttajan ohjelmistosta on ohjelmointioppaassa (käyttöoppaat on lueteltu etukannen sisäpuolella). Tässä oppaassa taajuusmuuttajan asetukset määritetään ACS-AP-I-ohjauspaneelin avulla. Käyttöönoton toimenpiteet voidaan suorittaa myös Drive composer -PC- työkalun avulla.
Seite 48 48 Pika-aloitusopas perusohjausohjelmalla varustetuille ACS880-taajuusmuuttajille Käyttöönotto Turvallisuus Käyttöönoton saa suorittaa vain pätevä sähköalan ammattilainen. Käyttöönoton aikana on noudatettava turvaohjeita. Turvaohjeet ovat vastaavan laiteoppaan alussa. Tarkista asennus. Laiteoppaassa on asennuksen tarkistuslista. Varmista, ettei moottorin käynnistäminen aiheuta vaaraa. Kytke käytettävä laite irti, •...
Seite 49 Pika-aloitusopas perusohjausohjelmalla varustetuille ACS880-taajuusmuuttajille 49 Korosta Asetukset valikosta - tai Kauko 0.0 kierr./min painikkeella ja paina -painiketta Asetukset (Valitse). Kieli Päiväys ja kellonaika Muokkaa tekstejä Näytön asetukset Takaisin 12:34 Valitse Korosta Asetukset-valikossa Päiväys ja Kauko 0.0 kierr./min kellonaika (jos se ei näy korostettuna) ja Päiväys ja kellonaika...
Seite 50 50 Pika-aloitusopas perusohjausohjelmalla varustetuille ACS880-taajuusmuuttajille Aseta oikea päivämäärä: Kauko 0.0 kierr./min • Siirrä kohdistinta vasemmalle ja oikealle 0.00 Moottorin nopeus käytetty - ja -painikkeilla. kierr./min • Muuta arvoa - ja -painikkeilla. 0.00 Moottorin virta • Hyväksy uusi asetus painamalla painiketta (Tallenna).
Seite 51 Pika-aloitusopas perusohjausohjelmalla varustetuille ACS880-taajuusmuuttajille 51 Korosta vaihtoehto Parametrit ja paina Paikallinen 0.0 kierr./min -painiketta (Valitse). Parametrit Suosikit Toiminnon mukaan Täydellinen luettelo Muokattu Takaisin 12:36 Valitse Korosta Täydellinen luettelo - tai Paikallinen 0.0 kierr./min painikkeella ja paina -painiketta Täydellinen luettelo (Valitse).
Seite 52 52 Pika-aloitusopas perusohjausohjelmalla varustetuille ACS880-taajuusmuuttajille Korosta oikea asetus luettelosta ja paina Paikallinen 0.0 kierr./min -painiketta (Tallenna). 95 Laitteiston konfigurointi 95.01 Syöttöjännite 380…415 V 95.02 Adapt. jänniterajat Poista käyt. 95.04 Ohj.kortin syöttö Sisäinen 24 V Takaisin 12:36 Muokkaa Palaa parametriryhmien luetteloon painamalla -painiketta (Takaisin).
Seite 53 Pika-aloitusopas perusohjausohjelmalla varustetuille ACS880-taajuusmuuttajille 53 Tee seuraavat parametriasetukset samalla tavalla. 99.07 Moottorin nimellisjännite Sallittu alue on 1/6 × U … 2 × U taajuusmuuttajan jännitteeseen verrattuna. Kestomagneettimoottoreissa nimellisjännite on BackEMF-jännite moottorin nimellisnopeudella. Jos jännite annetaan voltteina kierroslukua kohden (esim. 60 V / 1000 rpm), jännite 3 000 rpm:n nimellisnopeudella on 3 ×...
Seite 54 54 Pika-aloitusopas perusohjausohjelmalla varustetuille ACS880-taajuusmuuttajille Tarkista, että moottori pyörii oikeaan suuntaan (eteen alla olevassa kuvassa esitetyllä tavalla). Tunnsitusajo on suoritettu, kun taajuusmuuttaja pysähtyy ja parametrin 99.13 arvoksi palaa Ei. Jos moottori pyörii väärään suuntaan, korjaa moottorin kaapelointi tai säädä parametria 99.16 Vaihejärjestys.
Seite 55 Pika-aloitusopas perusohjausohjelmalla varustetuille ACS880-taajuusmuuttajille 55 13.12 AO1 lähde 13.17 AO1 lähteen minimi 13.18 AO1 lähteen maksimi 13.19 AO1 out at AI1 src min 13.20 AO1 out at AI1 src max Parametrilla 13.12 valitaan lähde analogiatulolle AO1 (oletusarvo on moottorin nopeus kierroksina minuutissa).
Seite 56 56 Pika-aloitusopas perusohjausohjelmalla varustetuille ACS880-taajuusmuuttajille 30.11 Miniminopeus 30.12 Maksiminopeus 30.17 Maksimivirta 30.19 Minimimomentti 30.20 Maksimimomentti Tarkista ja tarvittaessa aseta moottorin nopeuden, virran ja momentin rajat. Käynnistä taajuusmuuttaja positiivisella nopeusohjeella (eteen): • Ohjauspaneelista (paikallisohjaus): Paina kotinäkymässä -painiketta (Valinnat), valitse Ohje, säädä ohjetta -painikkeilla, valitse Tallenna ja paina käynnistyspainiketta.
Seite 57: Avant De Commencer
Guide de mise en route pour l'ACS880 avec programme de contrôle standard 57 Guide de mise en route pour l'ACS880 avec programme de contrôle standard Introduction Ce guide présente sommairement la séquence de mise en route d'un variateur ACS880 équipé du programme de contrôle standard. Vous trouverez une documentation complète dans le manuel d'exploitation (Firmware Manual) (cf.
Seite 58: Mise En Route
58 Guide de mise en route pour l'ACS880 avec programme de contrôle standard Mise en route Sécurité La mise en route doit uniquement être réalisée par un électricien qualifié. Les consignes de sécurité doivent être respectées pendant toute la procédure. Ces consignes figurent au début du Manuel d’installation correspondant.
Seite 59 Guide de mise en route pour l'ACS880 avec programme de contrôle standard 59 Mettez Réglages en surbrillance en Distant 0.0 tr/min naviguant à l'aide des touches puis Réglages enfoncez la touche (Sel) Langue Date & Heure Edition textes Réglages affichage...
Seite 60 60 Guide de mise en route pour l'ACS880 avec programme de contrôle standard Réglez la date : Distant 0.0 tr/min • Déplacez le curseur vers la droite ou la 0.00 Vitesse moteur utilisee gauche avec les touches tr/min • Ajustez la valeur avec 0.00...
Seite 61 Guide de mise en route pour l'ACS880 avec programme de contrôle standard 61 Mettez Paramètres en surbrillance et Local 0.0 tr/min enfoncez la touche (Sel). Paramètres Favoris Par fonction Liste complète Modifie Retour 12:36 Mettez Liste complète en surbrillance à...
Seite 62 62 Guide de mise en route pour l'ACS880 avec programme de contrôle standard Mettez en surbrillance le réglage correct et Local 0.0 tr/min enfoncez la touche (Sauvegarder). 95 Configuration materiel 95.01 Tension reseau 380…415 V 95.02 Limite tension adaptative Desactive 95.04 Alim carte commande...
Seite 63 Guide de mise en route pour l'ACS880 avec programme de contrôle standard 63 99.06 Courant nominal moteur Plage de réglage autorisée : • en mode DTC : 1/6 × I … 2 × I du variateur • en mode Scalaire : 0 … 2 × I N.B.
Seite 64 64 Guide de mise en route pour l'ACS880 avec programme de contrôle standard 99.13 Demande identif moteur Ce paramètre sélectionne le type d'identification moteur (en mode DTC uniquement). ATTENTION ! Lorsque le mode d'identification est précédé d'un astérisque (*), le moteur tournera dans le sens avant (voir détails ci-dessous).
Seite 65 Guide de mise en route pour l'ACS880 avec programme de contrôle standard 65 3 – Réglage des signaux de commande Vérifiez l'emplacement des cavaliers J1 et J2 sur l'unité de commande du variateur. Leur position détermine l'utilisation des entrées analogiques 1 et 2 (courant ou tension).
Seite 66 66 Guide de mise en route pour l'ACS880 avec programme de contrôle standard 13.12 Source AO1 13.17 Mini source AO1 13.18 Maxi source AO1 13.19 Valeur mini sortie AO1 13.20 Valeur maxi sortie AO1 Le paramètre 13.12 sélectionne la source pour l'entrée analogique 1 (AO1). Le préréglage usine est la vitesse moteur en tr/min.
Seite 67 Guide de mise en route pour l'ACS880 avec programme de contrôle standard 67 30.11 Vitesse minimum 30.12 Vitesse maximum 30.17 Courant maximum 30.19 Couple minimum 30.20 Couple maximum Vérifiez et réglez si nécessaire les limites de vitesse, courant et couple moteur.
Seite 68 68 Guide de mise en route pour l'ACS880 avec programme de contrôle standard...
Seite 69: Informazioni Sulla Guida
Informazioni sulla guida Questa guida descrive la sequenza di avviamento base dei convertitori di frequenza ACS880 dotati di Programma di controllo primario. La documentazione completa sul firmware dei convertitori è contenuta nel Manuale firmware (vedere l'elenco delle pubblicazioni nella seconda di copertina).
Seite 70 70 Guida rapida all'avviamento dei convertitori ACS880 con Programma di controllo primario Avviamento Sicurezza L'avviamento deve essere eseguito solo da elettricisti qualificati. Rispettare scrupolosamente le norme di sicurezza durante la procedura di avviamento. Leggere le norme di sicurezza riportate nelle prime pagine del Manuale hardware del convertitore.
Seite 71 Guida rapida all'avviamento dei convertitori ACS880 con Programma di controllo primario 71 Evidenziare Impostazioni sul menu Remoto 0.0 rpm utilizzando e premere Imposta (Seleziona). Lingua Data e ora Modifica testi Impostazioni display Indietro 12:34 Seleziona Nel menu Impostazioni, evidenziare Data e Remoto 0.0 rpm...
Seite 72 72 Guida rapida all'avviamento dei convertitori ACS880 con Programma di controllo primario Impostare la data: Remoto 0.0 rpm • Per spostare il cursore a destra e a 0.00 Vel motore utilizzata sinistra, premere • Per modificare il valore, premere 0.00 Corrente motore •...
Seite 73 Guida rapida all'avviamento dei convertitori ACS880 con Programma di controllo primario 73 Evidenziare Parametri e premere Locale 0.0 rpm (Seleziona). Parametri Preferiti Per funzione Elenco completo Modificati Indietro 12:36 Seleziona Evidenziare Elenco completo utilizzando Locale 0.0 rpm e premere (Seleziona).
Seite 74 74 Guida rapida all'avviamento dei convertitori ACS880 con Programma di controllo primario Evidenziare l'impostazione corretta Locale 0.0 rpm nell'elenco e premere (Salva). 95 Configurazione HW 95.01 Tensione alimentaz 380…415 V 95.02 Limiti tensione adattiva Disabilita 95.04 Alimentaz scheda ctrl 24V interna...
Seite 75 Guida rapida all'avviamento dei convertitori ACS880 con Programma di controllo primario 75 99.06 Corrente nomin motore Il range consentito è • modo DTC: 1/6 × I … 2 × I del convertitore • modo scalare: 0 … 2 × I Nota: per i valori dei parametri in forma numerica: •...
Seite 76 76 Guida rapida all'avviamento dei convertitori ACS880 con Programma di controllo primario 99.13 Richiesta ID-run Questo parametro seleziona la modalità per la routine di identificazione (solo con il controllo motore DTC). AVVERTENZA! Nelle modalità di ID run contrassegnate dall'asterisco (*), il motore ruota in direzione "avanti"...
Seite 77 Guida rapida all'avviamento dei convertitori ACS880 con Programma di controllo primario 77 12.15 Selezione unità AI1 Impostare su mA o V in base all'impostazione del ponticello J1. 12.17 AI1 min 12.18 AI1 max 12.19 AI1 scalato a AI1 min 12.20 AI1 scalato a AI1 max L'ingresso di default per il riferimento di velocità...
Seite 78 78 Guida rapida all'avviamento dei convertitori ACS880 con Programma di controllo primario 13.12 Sorgente AO1 13.17 Min sorgente AO1 13.18 Max sorgente AO1 13.19 Usc AO1 a min sorg AI1 13.20 Usc AO1 a max sorg AI1 Il parametro 13.12 seleziona la sorgente per l'uscita analogica AO1 (di default, la velocità...
Seite 79 Guida rapida all'avviamento dei convertitori ACS880 con Programma di controllo primario 79 30.11 Velocità minima 30.12 Velocità massima 30.17 Corrente massima 30.19 Coppia minima 30.20 Coppia massima Verificare e, se necessario, impostare i limiti di velocità motore, corrente e coppia.
Seite 80 80 Guida rapida all'avviamento dei convertitori ACS880 con Programma di controllo primario...
Seite 81 Inleiding Deze gids beschrijft de basis opstartcyclus van een ACS880 omvormer voorzien van het primaire besturingsprogramma. Complete documentatie van de firmware van de omvormer is te vinden in de Firmwarehandleiding (zie de lijst met handleidingen aan de binnenkant van het voorblad).
Seite 82 82 Beknopte opstartgids voor ACS880 omvormers met primair besturingsprogramma Opstarten Veiligheid Het opstarten mag uitsluitend worden uitgevoerd door een gekwalificeerd elektricien. Gedurende het opstarten moeten de veiligheidsinstructies worden opgevolgd. Zie de veiligheidsinstructies op de eerste pagina's van de betreffende Hardware- handleiding.
Seite 83 Beknopte opstartgids voor ACS880 omvormers met primair besturingsprogramma 83 Markeer Instellingen in het menu via Afstand 0.0 rpm en druk op (Selecteren). Instellingen Taal Datum & tijd Teksten bewerken Display-instellingen Terug 12:34 Selecteren In het menu Instellingen markeert u Datum Afstand 0.0 rpm...
Seite 84 84 Beknopte opstartgids voor ACS880 omvormers met primair besturingsprogramma Stel de juiste datum in: Afstand 0.0 rpm • Gebruik om de cursor naar links 0.00 Gebruikte motortoerental en rechts te verplaatsen. • Gebruik om de waarde te 0.00 Motorstroom wijzigen.
Seite 85 Beknopte opstartgids voor ACS880 omvormers met primair besturingsprogramma 85 Markeer Parameters en druk op Lokaal 0.0 rpm (Selecteren). Parameters Favorieten Naar functie Complete lijst Gewijzigd Terug 12:36 Selecteren Markeer Complete lijst via Lokaal 0.0 rpm druk op (Selecteren). Complete lijst...
Seite 86 86 Beknopte opstartgids voor ACS880 omvormers met primair besturingsprogramma Markeer de juiste instelling uit de lijst en druk Lokaal 0.0 rpm (Opslaan). 95 HW configuratie 95.01 Voedingsspanning 380…415 V 95.02 Adaptieve spanningslimieten Blokkeren 95.04 Stuurkaart voeding Interne 24V Terug 12:36...
Seite 87 Beknopte opstartgids voor ACS880 omvormers met primair besturingsprogramma 87 Voer de volgende parameterinstellingen op dezelfde manier uit. 99.07 Nominale motorspanning Het toegestane bereik is 1/6 × U … 2 × U van de omvormer. Bij permanentmagneetmotoren is de nominale spanning de BackEMF spanning bij nominaal toerental.
Seite 88 88 Beknopte opstartgids voor ACS880 omvormers met primair besturingsprogramma Controleer dat de motor in de juiste richting draait (hieronder wordt voorwaartse richting getoond). De identificatierun is voltooid wanneer de omvormer stopt en de waarde van parameter 99.13 terugkeert naar “Nee”.
Seite 89 Beknopte opstartgids voor ACS880 omvormers met primair besturingsprogramma 89 12.17 AI1 min 12.18 AI1 max 12.19 AI1 geschaald bij AI1 min 12.20 AI1 geschaald bij AI1 max De standaard ingang voor toerentalreferentie is analoge ingang AI1. (Dit wordt bestuurd door de parameters in groep 22.) Parameters 12.17 en 12.18 stellen de onder- en bovenlimieten van het analoge...
Seite 90 90 Beknopte opstartgids voor ACS880 omvormers met primair besturingsprogramma 46.10 Toerentalschaling 23.11 Hellingset selectie 23.12 Acceleratietijd 1 23.13 Deceleratietijd 1 23.14 Acceleratietijd 2 23.15 Deceleratietijd 2 U kunt twee verschillende sets acceleratie-/deceleratiehellingen definiëren. De bron die tussen de twee sets schakelt wordt gekozen door parameter 23.11.
Seite 91: Przed Rozpoczęciem
Skrócona instrukcja uruchamiania przemienników częstotliwości ACS880 ze Standardowym Oprogramowaniem Aplikacyjnym 91 Skrócona instrukcja uruchamiania przemienników częstotliwości ACS880 ze Standardowym Oprogramowaniem Aplikacyjnym Informacje o tej instrukcji W tej instrukcji opisano podstawową sekwencję uruchamiania przemiennika częstotliwości ACS880 wyposażonego w Standardowe Oprogramowanie Aplikacyjne. Pełna dokumentacja tego oprogramowania znajduje się w Podręczniku Standardowego Oprogramowania Aplikacyjnego (patrz lista podręczników na...
Seite 92 92 Skrócona instrukcja uruchamiania przemienników częstotliwości ACS880 ze Standardowym Oprogramowaniem Aplikacyjnym Uruchamianie Bezpieczeństwo Uruchomienie może przeprowadzić tylko wykwalifikowany elektryk. Podczas procedury uruchamiania należy przestrzegać instrukcji bezpieczeństwa. Instrukcje bezpieczeństwa znajdują się na pierwszych stronach odpowiedniego podręcznika użytkownika. Sprawdzić instalację. Lista kontrolna instalacji znajduje się w odpowiednim podręczniku użytkownika.
Seite 93 Skrócona instrukcja uruchamiania przemienników częstotliwości ACS880 ze Standardowym Oprogramowaniem Aplikacyjnym 93 Wybrać opcję Settings (Ustawienia) w Remote 0.0 rpm menu, naciskając przyciski Settings następnie nacisnąć przycisk (Select Language — Wybierz). Date & time Edit texts Display settings Back 12:34 Select W menu Settings (Ustawienia) wybrać...
Seite 94 94 Skrócona instrukcja uruchamiania przemienników częstotliwości ACS880 ze Standardowym Oprogramowaniem Aplikacyjnym Ustawić prawidłową datę: Remote 0.0 rpm • Za pomocą przycisków 0.00 Motor speed used przesunąć kursor w lewo lub prawo. • Za pomocą przycisków zmienić 0.00 Motor current wartość.
Seite 95 Skrócona instrukcja uruchamiania przemienników częstotliwości ACS880 ze Standardowym Oprogramowaniem Aplikacyjnym 95 Wybrać opcję Parameters (Parametry) i Local 0.0 rpm nacisnąć przycisk (Select — Wybierz). Parameters Favorites By function Complete list Modified Back 12:36 Select Wybrać opcję Complete list (Cała lista), Local 0.0 rpm...
Seite 96 96 Skrócona instrukcja uruchamiania przemienników częstotliwości ACS880 ze Standardowym Oprogramowaniem Aplikacyjnym Wybrać poprawne ustawienie z listy i Local 0.0 rpm nacisnąć przycisk (Save — Zapisz). 95 HW configuration 95.01 Supply voltage 380…415 V 95.02 Adaptive voltage limits Disable 95.04 Control board supply...
Seite 97 Skrócona instrukcja uruchamiania przemienników częstotliwości ACS880 ze Standardowym Oprogramowaniem Aplikacyjnym 97 99.06 Motor nominal current (Prąd znamionowy silnika) Dozwolony zakres wynosi: • w trybie DTC: 1/6 × I … 2 × I przemiennika częstotliwości • w trybie skalarnym: 0 … 2 × I Uwaga: w przypadku numerycznych wartości znamionowych:...
Seite 98 98 Skrócona instrukcja uruchamiania przemienników częstotliwości ACS880 ze Standardowym Oprogramowaniem Aplikacyjnym 99.13 Identification run request (Żądanie biegu identyfikacyjnego) Ten parametr określa tryb biegu identyfikacyjnego (tylko w trybie DTC sterowania silnikiem). OSTRZEŻENIE! Tryby biegu identyfikacyjnych oznaczonych symbolem * powodują uruchomienie silnika w kierunku do przodu (patrz szczegóły poniżej).
Seite 99 Skrócona instrukcja uruchamiania przemienników częstotliwości ACS880 ze Standardowym Oprogramowaniem Aplikacyjnym 99 Sprawdzić/dostosować następujące parametry. 20.01 Ext1 commands (Polecenia Zew1) Domyślnie przemiennik częstotliwości włącza się lub wyłącza w zależności od stanu na wejściu cyfrowym DI1 (0 = Stop, 1 = Start). Wejście DI2 określa kierunek obrotów (0 = do przodu , 1 = do tyłu).
Seite 100 100 Skrócona instrukcja uruchamiania przemienników częstotliwości ACS880 ze Standardowym Oprogramowaniem Aplikacyjnym 13.12 AO1 source (Źródło AO1) 13.17 AO1 source min (Min. wartość AO1) 13.18 AO1 source max (Maks. wartość AO1) 13.19 AO1 out at AO1 src min (Wartość na wyjściu A01 przy minimalnej wartości źródła A01)
Seite 101 Skrócona instrukcja uruchamiania przemienników częstotliwości ACS880 ze Standardowym Oprogramowaniem Aplikacyjnym 101 30.11 Minimum speed (Prędkość min.) 30.12 Maximum speed (Prędkość maks.) 30.17 Maximum current (Prąd maks.) 30.19 Minimum torque (Moment min.) 30.20 Maximum torque (Moment maks.) Sprawdzić i w razie konieczności ustawić limity prędkości silnika, prądu i momentu obrotowego.
Seite 102 102 Skrócona instrukcja uruchamiania przemienników częstotliwości ACS880 ze Standardowym Oprogramowaniem Aplikacyjnym...
Seite 103: Antes De Arrancar
Sobre este guia Este guia descreve a sequência básica de arranque de um acionamento ACS880 equipado com o programa de controlo primário. Está disponível documentação completa do firmware do acionamento no Manual de firmware (consulte a lista de manuais no interior da capa frontal).
Seite 104 104 Guia rápido de arranque para acionamentos ACS880 com programa de controlo primário Arranque Segurança O arranque só pode ser executado por um eletricista qualificado. As instruções de segurança devem ser seguidas durante o procedimento de arranque. Veja as instruções de segurança nas primeiras páginas do Manual de hardware apropriado.
Seite 105 Guia rápido de arranque para acionamentos ACS880 com programa de controlo primário 105 Assinalar Ajustes no menu usando Remoto 0.0 rpm e premindo (Selecionar). Ajustes Idioma Data & hora Editar textos Ajustes ecrã Voltar 12:34 Selecionar No menu Ajustes, assinale Data & hora (se Remoto 0.0 rpm...
Seite 106 106 Guia rápido de arranque para acionamentos ACS880 com programa de controlo primário Definir a data correta: Remoto 0.0 rpm • Use para mover o cursor para a 0.00 Velocidade motor usada esquerda e direita. • Use para ajustar o valor.
Seite 107 Guia rápido de arranque para acionamentos ACS880 com programa de controlo primário 107 Assinale Lista completa usando Local 0.0 rpm prima (Selecionar). Lista cpl É apresentada uma lista completa de grupos 01 Valores atuais de parâmetros. 03 Referências entrada 04 Avisos e falhas 05 Diagnósticos...
Seite 108 108 Guia rápido de arranque para acionamentos ACS880 com programa de controlo primário Ajuste o parâmetro 99.04 Modo ctrl motor. DTC = Controlo direto de binário; Escalar O DTC é apropriado para a maioria dos casos. O modo Escalar é recomendado se •...
Seite 109 Guia rápido de arranque para acionamentos ACS880 com programa de controlo primário 109 99.08 Frequência nominal motor Com motores de ímanes permanentes, se a frequência nominal não for apresentada na chapa de características, pode ser calculada usando a seguinte fórmula: f = n ×...
Seite 110 110 Guia rápido de arranque para acionamentos ACS880 com programa de controlo primário 3 – Ajustes do sinal de controlo Verificar as posições dos jumpers J1 e J2 na unidade de controlo do acionamento. Estes jumpers determinam se as entradas analógicas EA1 e EA2 são corrente ou tensão.
Seite 111 Guia rápido de arranque para acionamentos ACS880 com programa de controlo primário 111 13.12 SA1 Fonte 13.17 SA1 Fonte min 13.18 SA1 Fonte max 13.19 SA1 em EA1 src min 13.20 SA1 em EA1 src max O parâmetro 13.12 seleciona a fonte para a saída analógica SA1 (por defeito, velocidade do motor em rpm).
Seite 112 112 Guia rápido de arranque para acionamentos ACS880 com programa de controlo primário 30.11 Velocidade mínima 30.12 Velocidade máxima 30.17 Corrente máxima 30.19 Binário mínimo 30.20 Binário máximo Verifique e ajuste se necessário, os limites para a velocidade, corrente e binário do motor.
Seite 113: О Настоящем Руководстве
Краткое руководство по вводу в эксплуатацию приводов ACS880 с основной программой управления 113 Краткое руководство по вводу в эксплуатацию приводов ACS880 с основной программой управления О настоящем руководстве В этом руководстве приведено описание базовой процедуры ввода в эксплуа- тацию привода ACS880, снабженного основной программой управления. Полная...
Seite 114: Ввод В Эксплуатацию
114 Краткое руководство по вводу в эксплуатацию приводов ACS880 с основной программой управления Ввод в эксплуатацию Техника безопасности Ввод привода в эксплуатацию должен выполняться только квалифицированным электриком. При вводе привода в эксплуатацию необходимо соблюдать правила техники безопасности. Указания по технике безопасности приведены в начале соответствующего...
Seite 115 Краткое руководство по вводу в эксплуатацию приводов ACS880 с основной программой управления 115 При экране Начальное представление Дистанц. 0.0 rpm нажмите (Меню). Меню Отображается главное Меню (справа). Параметры Помощники Энергоэффективность Журнал событий Выход 12:34 Выбрать Выделите пункт меню Настройки с...
Seite 116 116 Краткое руководство по вводу в эксплуатацию приводов ACS880 с основной программой управления Задайте надлежащую дату. Дистанц. 0.0 rpm • Стрелки и позволяют 0.00 Motor speed used перемещать курсор влево и вправо. • Для изменения значения используйте 0.00 Motor current стрелки...
Seite 117 Краткое руководство по вводу в эксплуатацию приводов ACS880 с основной программой управления 117 Выделите пункт Параметры и нажмите Местн. 0.0 rpm (Выбрать). Параметры Избранное По функции Полный список Измененные Назад 12:36 Выбрать Выделите пункт Полный список с Местн. 0.0 rpm помощью...
Seite 118 118 Краткое руководство по вводу в эксплуатацию приводов ACS880 с основной программой управления Выделите в списке подходящее Местн. 0.0 rpm напряжение питания и нажмите 95 HW configuration (Сохранить). 95.01 Supply voltage 380…415 V 95.02 Adaptive voltage limits Disable 95.04 Control board supply Internal 24V Назад...
Seite 119 Краткое руководство по вводу в эксплуатацию приводов ACS880 с основной программой управления 119 99.06 Motor nominal current Допустимый диапазон • в режиме прямого регулирования крутящего момента: 1/6 × I – 2 × I привода; • в скалярном режиме: 0 – 2 × I Примечание.
Seite 120 120 Краткое руководство по вводу в эксплуатацию приводов ACS880 с основной программой управления 99.13 Identification run request Этот параметр позволяет выбрать режим идентификационного прогона (только в режиме прямого регулирования крутящего момента двигателя). ПРЕДУПРЕЖДЕНИЕ! В режимах идентификационного прогона, отмеченных звездочкой (*), двигатель вращается в прямом направлении (подробные...
Seite 121 Краткое руководство по вводу в эксплуатацию приводов ACS880 с основной программой управления 121 Проверьте/отрегулируйте следующие параметры. 20.01 Ext1 commands По умолчанию пуск/останов привода осуществляется в соответствии с состоянием цифрового входа DI1 (0 = останов, 1 = пуск). Вход DI2 определяет направление...
Seite 122 122 Краткое руководство по вводу в эксплуатацию приводов ACS880 с основной программой управления 13.12 AO1 source 13.17 AO1 source min 13.18 AO1 source max 13.19 AO1 out at AI1 src min 13.20 AO1 out at AI1 src max Параметр 13.12 позволяет выбрать источник для аналогового выхода AO1 (по...
Seite 123 Краткое руководство по вводу в эксплуатацию приводов ACS880 с основной программой управления 123 30.11 Minimum speed 30.12 Maximum speed 30.17 Maximum current 30.19 Minimum torque 30.20 Maximum torque Эти параметры служат для проверки и установки пределов скорости, тока и крутящего момента двигателя.
Seite 124 124 Краткое руководство по вводу в эксплуатацию приводов ACS880 с основной программой управления...
Seite 125: Innan Du Börjar
Snabbguide för ACS880 med standardprogramvara 125 Snabbguide för ACS880 med standardprogramvara Om denna guide Denna guide beskriver den grundläggande idrifttagningsproceduren för frekvensomriktare ACS880, utrustad med standardprogramvara. Fullständig dokumentation av frekvensomriktaren systemprogramvara finns i Firmware manual (se listan över dokumentation på den främre pärmens insida).
Seite 126 126 Snabbguide för ACS880 med standardprogramvara Idrifttagning Säkerhet Idrifttagningen skall utföras av behörig elektriker. Säkerhetsanvisningarna måste följas under idrifttagningsproceduren. Se säkerhetsinstruktioner på de inledande sidorna av motsvarande Hårdvaruhandledning. Kontrollera installationen. Se installationschecklistan i motsvarande Hårdvaruhandledning. Kontrollera att det inte medför fara om motorn startas.
Seite 127 Snabbguide för ACS880 med standardprogramvara 127 Markera Inställningar på menyn med Fjärr 0.0 rpm och tryck på (Välj). Inställningar Språk Datum & tid Redigera texter Visningsinställningar Tillbaka 12:34 I menyn Inställningar, markera Datum & tid Fjärr 0.0 rpm (om raden inte redan är markerad) och tryck Datum &...
Seite 128 128 Snabbguide för ACS880 med standardprogramvara Ställ in rätt datum: Fjärr 0.0 rpm • Använd att flytta markören åt 0.00 Motorvarvtal vänster och höger. • Använd för att ändra värdet. 0.00 Motorström • Tryck på (Spara) för att acceptera den nya inställningen.
Seite 129 Snabbguide för ACS880 med standardprogramvara 129 Markera Parametrar och tryck på Lokal 0.0 rpm (Välj). Parametrar Favoriter Efter funktion Fullständig lista Ändrade Tillbaka 12:36 Markera Fullständig lista med Lokal 0.0 rpm och tryck på (Välj). Fullständig lista En lista över parametergrupper visas.
Seite 130 130 Snabbguide för ACS880 med standardprogramvara Markera rätt värde i listan och tryck på Lokal 0.0 rpm (Spara). 95 Hårdvarukonfig 95.01 Matningsspänning 380…415 V 95.02 Anpassn spänningsgr Deaktivera 95.04 Styrkorts matn Intern 24 V Tillbaka 12:36 Redigera Tryck på (Tillbaka) för att återgå till listan över parametergrupper. Välj parametergruppen 99 Motor data, och ställ in parameter 99.03 Motortyp.
Seite 131 Snabbguide för ACS880 med standardprogramvara 131 Gör följande parameterinställningar på motsvarande sätt. 99.07 Motor nom spänn Tillåtet område är 1/6 × U … 2 × U för frekvensomriktaren. Vid permanentmagnetmotorer är märkspänningen lika med mot-EMK-spänningen vid motorns märkvarvtal. Om spänningen anges i volt/rpm (t.ex. 60 V per 1000 rpm blir spänningen vid märkvarvtalet 3000 rpm 3 ×...
Seite 132 132 Snabbguide för ACS880 med standardprogramvara Kontrollera att motorn går i rätt riktning (riktning framåt visas nedan). ID-körningen är avslutad när värdet på parameter 99.13 återgår till ”Nej”. Om motorn roterade åt fel håll, låt två fasledare byta plats, eller ändra parametern 99.16 Fasföljd.
Seite 133 Snabbguide för ACS880 med standardprogramvara 133 13.12 AO1 källa 13.17 AO1 källa min 13.18 AO1 källa max 13.19 AO1 ut vid AO1 källa min 13.20 AO1 ut vid AO1 källa max Parameter 13.12 väljer källa för analog utgång AO1 (som förval, motorvarvtalet i rpm).
Seite 134 134 Snabbguide för ACS880 med standardprogramvara 30.11 Min varvtal 30.12 Max varvtal 30.17 Max ström 30.19 Min moment 30.20 Max moment Kontrollera, och vid behov justera, gränsvärdena för motorvarvtal, ström och moment. Starta drivsystemet med låg varvtalsreferens (rotationsriktning framåt): • Från manöverpanelen (lokal styrning): I Visningsvy tryck på...
Seite 135: Başlamadan Önce
ACS880 için hızlı devreye alma kılavuzu Kılavuz hakkında Bu kılavuz birincil kontrol programı bulunan bir ACS880 sürücünün temel devreye alma sıralamasını açıklar. Sürücü yazılımına ilişkin tüm belgeler Yazılım kılavuzunda bulunabilir (ön kapağın iç tarafındaki kılavuzlar listesine bakın). Bu kılavuzda, sürücü ayarları ACS-AP-I kontrol paneli kullanılarak yapılır. Devreye alma sıralaması...
Seite 136: Devreye Alma
136 Birincil kontrol programlı ACS880 için hızlı devreye alma kılavuzu Devreye alma Güvenlik Devreye alma sadece yetkili bir elektrikçi tarafından gerçekleştirilebilir. Devreye alma prosedürü boyunca güvenlik talimatlarına uyulmalıdır. İlgili Donanım kılavuzunun ilk sayfalarındaki güvenlik talimatlarına başvurun. Kurulumu kontrol edin. Uygun Donanım kılavuzundaki kurulum kontrol listesine başvurun.
Seite 137 Birincil kontrol programlı ACS880 için hızlı devreye alma kılavuzu 137 tuşlarıyla Ayarlar öğesini Uzak 0,0 rpm vurgulayın ve (Seçim) tuşuna basın. Ayarlar Tarih ve saat Metinleri düzenle Ekran ayarları Geri 12:34 Seçim Ayarlar menüsünde, Tarih ve saat öğesini Uzak 0,0 rpm vurgulayın (vurgulanmamışsa) ve...
Seite 138 138 Birincil kontrol programlı ACS880 için hızlı devreye alma kılavuzu Doğru tarihi ayarlayın: Uzak 0,0 rpm • İmleci sola ve sağa kaydırmak için 0.00 Kullanılan motor hızı tuşlarını kullanın. • Değeri değiştirmek için tuşlarını 0.00 Motor akımı kullanın. • Yeni ayarı kabul etmek için (Kaydet) tuşuna basın.
Seite 139 Birincil kontrol programlı ACS880 için hızlı devreye alma kılavuzu 139 Parametreler öğesini vurgulayın ve Lokal 0,0 rpm (Seçim) tuşuna basın. Parametreler Favoriler Fonksiyona göre Tam liste Değiştirilen Geri 12:36 Seçim tuşlarıyla Tam liste öğesini Lokal 0,0 rpm vurgulayın ve (Seçim) tuşuna basın.
Seite 140 140 Birincil kontrol programlı ACS880 için hızlı devreye alma kılavuzu Listede doğru ayarı vurgulayın ve Lokal 0,0 rpm (Kaydet) tuşuna basın. 95 Donanım konfigürasyonu 95.01 Besleme gerilimi 380…415 V 95.02 Uyarlamalı gerilim limitleri Devre dışı 95.04 Kontrol kartı beslemesi Dahili 24V...
Seite 141 Birincil kontrol programlı ACS880 için hızlı devreye alma kılavuzu 141 Aşağıdaki parametre ayarlarını aynı şekilde yapın. 99.07 Motor nominal gerilimi İzin verilen aralık: sürücünün 1/6 × U … 2 × U değeri. Sabit mıknatıslı motorlarda, nominal gerilim nominal hızdaki BackEMF gerilimidir. Gerilim volt/rpm (örn.
Seite 142 142 Birincil kontrol programlı ACS880 için hızlı devreye alma kılavuzu Motorun doğru yönde çalıştığını kontrol edin (aşağıda ileri yön gösterilmektedir). Sürücü durduğunda ve 99.13 parametresinin değeri “Hayır” olarak değiştiğinde tanımlama çalıştırması tamamlanmıştır. Motor yanlış yönde çalıştıysa, motor kablolarını düzeltin veya 99.16 Faz sırası...
Seite 143 Birincil kontrol programlı ACS880 için hızlı devreye alma kılavuzu 143 13.12 AO1 kaynağı 13.17 AO1 kaynağı min 13.18 AO1 kaynağı maks 13.19 AO1 çıkışı AI1 src min'de 13.20 AO1 çıkışı AI1 src maks'da 13.12 parametresi AO1 analog girişi için kaynağı seçer (varsayılan olarak, motor hızı rpm cinsindendir).
Seite 144 144 Birincil kontrol programlı ACS880 için hızlı devreye alma kılavuzu 30.11 Minimum hız 30.12 Maksimum hız 30.17 Maksimum akım 30.19 Minimum moment 30.20 Maksimum moment Motor hızı, akımı ve momentinin limitlerini kontrol edin ve gerekirse ayarlayın. Sürücüyü pozitif (ileri) hız referansıyla başlatın: •...
Seite 145: Further Information
Product and service inquiries Address any inquiries about the product to your local ABB representative, quoting the type designation and serial number of the unit in question. A listing of ABB sales, support and service contacts can be found by navigating to www.abb.com/drives...
Seite 146 Contact us www.abb.com/drives www.abb.com/drivespartners...
