Kapitel 1 – Einführung

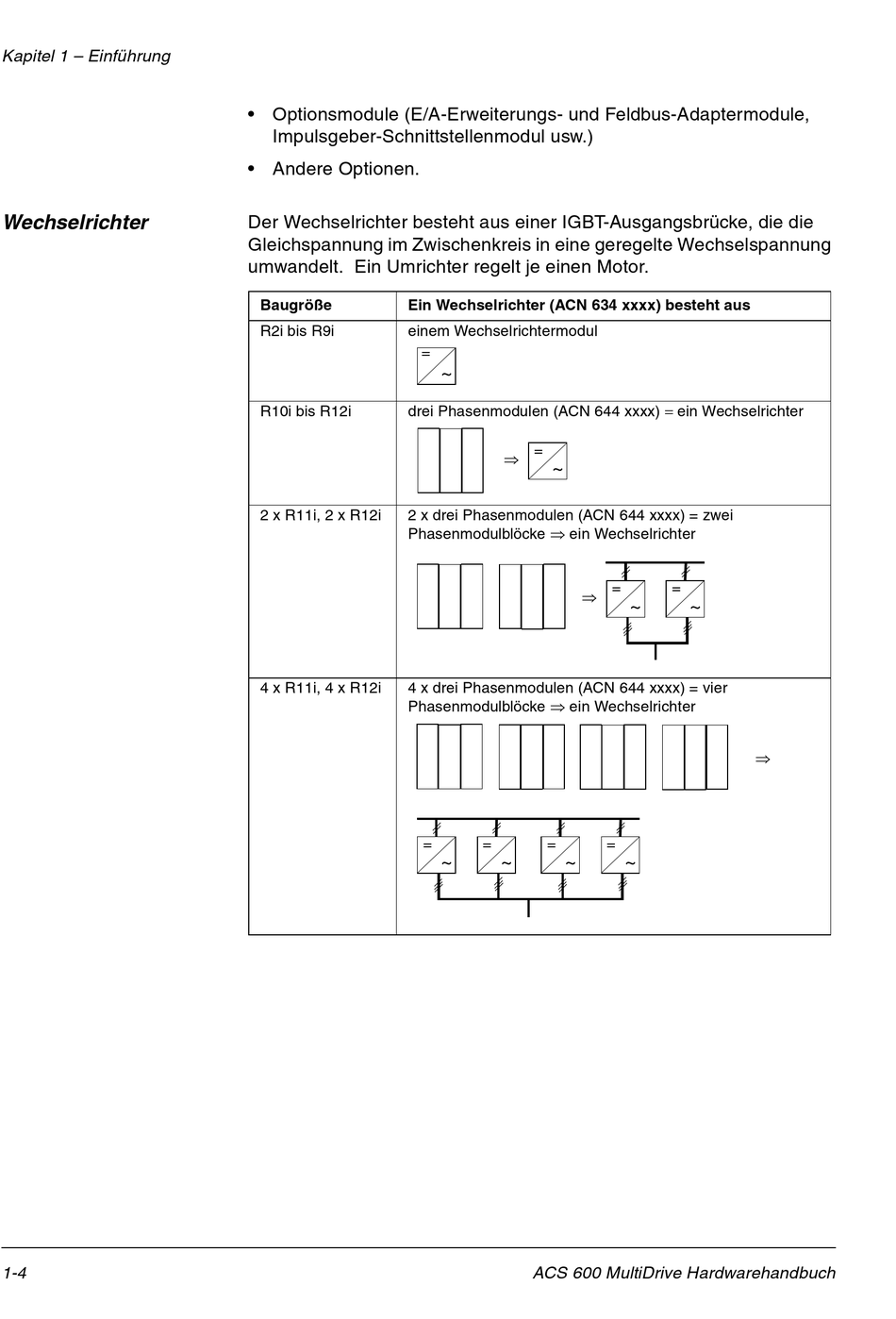

Wechselrichter
1-4
• Optionsmodule (E/A-Erweiterungs- und Feldbus-Adaptermodule,
Impulsgeber-Schnittstellenmodul usw.)
• Andere Optionen.
Der Wechselrichter besteht aus einer IGBT-Ausgangsbrücke, die die
Gleichspannung im Zwischenkreis in eine geregelte Wechselspannung
umwandelt. Ein Umrichter regelt je einen Motor.
Baugröße
Ein Wechselrichter (ACN 634 xxxx) besteht aus
R2i bis R9i
einem Wechselrichtermodul
drei Phasenmodulen (ACN 644 xxxx) = ein Wechselrichter
R10i bis R12i
2 x R11i, 2 x R12i
2 x drei Phasenmodulen (ACN 644 xxxx) = zwei
Phasenmodulblöcke Þ ein Wechselrichter
4 x R11i, 4 x R12i
4 x drei Phasenmodulen (ACN 644 xxxx) = vier
Phasenmodulblöcke Þ ein Wechselrichter
=
~
=
Þ
~
Þ
=
=
=
~
~
~
ACS 600 MultiDrive Hardwarehandbuch
=
=
~
~
Þ
=
~
